无人机基站侦查建模问题是一个涉及无线通信、信号处理、无人机控制及数据融合等多学科交叉的复杂技术课题，其核心目标是通过无人机搭载的传感器对地面基站进行高效、精准的侦查与建模，以获取基站的位置、信号覆盖范围、工作参数等关键信息，为网络规划、干扰检测、频谱管理或军事侦察等应用提供数据支持，以下从问题背景、关键技术、建模流程及挑战等方面展开详细分析。
问题背景与应用需求
随着5G/6G通信网络的快速部署和无人机的广泛应用，基站作为无线通信的核心基础设施，其状态监测与信息获取的重要性日益凸显，传统基站侦查主要依赖人工现场勘测或固定传感器监测，存在效率低、覆盖范围有限、灵活性差等问题，无人机凭借其机动性强、部署快速、视角灵活等优势，成为基站侦查的理想平台，在军事领域，无人机可快速侦察敌方基站的位置和信号特征；在民用领域，运营商可通过无人机优化基站布局、检测信号盲区，无人机基站侦查面临复杂环境干扰、动态运动误差、多源数据融合等挑战，需通过系统化建模实现高效、可靠的侦查与信息提取。
关键技术环节
无人机平台与传感器配置
无人机是侦查的载体,其选型需根据任务需求确定飞行高度、速度、续航能力等参数，长航时固定翼无人机适合大范围区域扫描，多旋翼无人机则适用于高精度悬停侦查，传感器配置是侦查的核心，主要包括：
- 信号接收设备：如软件定义无线电（SDR），用于采集基站信号的频谱、功率、调制方式等参数；
- 定位传感器：GPS/RTK模块实现无人机自身精确定位，惯性测量单元（IMU）补偿运动过程中的姿态误差；
- 视觉传感器：高清摄像头或红外相机用于拍摄基站外观及周边环境，辅助识别基站类型和安装位置；
- 其他传感器：如频谱分析仪、信号强度计等，用于细化信号特征采集。
不同传感器的数据需通过时间同步和空间配准,为后续建模提供统一的数据基础。
信号采集与预处理
基站信号采集面临多径效应、电磁干扰、信号衰减等问题，需通过预处理提升数据质量，预处理步骤包括：
- 信号去噪：采用小波变换、卡尔曼滤波等方法抑制环境噪声和无人机平台自身振动引入的干扰；
- 信号分离：通过盲源分离（如ICA算法）区分多个基站的信号，避免同频干扰；
- 参数估计：利用频谱估计技术（如 MUSIC算法、ESPRIT算法）提取信号的载波频率、带宽、功率等关键参数。
通过SDR采集的原始信号可能包含多个基站的下行信号,需通过时频分析分离不同基站信号，并估计其到达角（DOA）和到达时间（TOA），为定位建模提供依据。
基站定位与几何建模
基站定位是侦查建模的核心环节,常用方法包括：
- 基于RSSI的定位：通过测量信号接收强度（RSSI），结合传播路径损耗模型（如Log-distance模型）估算基站距离，但易受环境衰减影响，精度较低；
- 基于TOA/TDOA的定位：利用信号到达时间或到达时间差，结合无人机与基站的几何关系，通过最小二乘法或极大似然估计计算基站位置，精度较高，需精确的时间同步；
- 基于DOA的定位：通过阵列天线测量信号到达角，结合无人机位置信息形成方位线，多方位线交会确定基站位置，适合无人机机动飞行中的动态定位。
实际应用中常采用多传感器融合定位,例如将TOA与DOA数据结合，构建非线性观测方程，通过扩展卡尔曼滤波（EKF）或无迹卡尔曼滤波（UKF）优化基站位置估计结果。
几何建模则需结合基站定位结果和信号覆盖特征,构建基站的三维模型，通过无人机多角度拍摄基站图像，利用结构光或立体视觉技术重建基站外形，并结合信号传播模型（如Okumura-Hata模型）绘制信号覆盖范围的三维热力图。
动态路径规划与协同侦查
无人机在侦查过程中的飞行路径直接影响效率与数据质量,路径规划需考虑以下因素：
- 覆盖完整性：确保无人机飞行轨迹能覆盖目标区域的全部基站，避免漏检；
- 数据冗余度：通过重叠路径采集多源数据，提高建模的鲁棒性；
- 能耗约束：在有限续航内完成侦查任务，需优化路径长度和悬停时间。

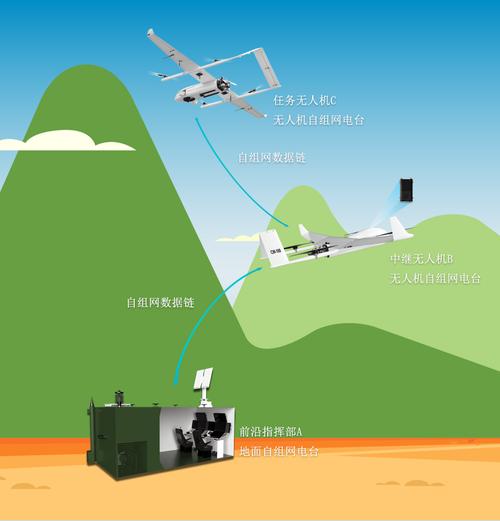

对于大规模区域,可采用多无人机协同侦查，通过任务分配算法（如 auction算法）将区域划分为子任务，由不同无人机并行执行，并通过数据链路共享信息，实现全局建模，3架无人机分别负责目标区域的东、西、南三个方向飞行，通过中心节点融合数据，快速构建基站分布网络。
建模流程与数据融合
完整的无人机基站侦查建模流程可分为数据采集、预处理、特征提取、模型构建与优化四个阶段，各阶段输入输出及关键技术如下表所示：
| 阶段 | 输入 | 输出 | 关键技术 |
|---|---|---|---|
| 数据采集 | 目标区域基站信息、无人机平台参数 | 原始信号数据、图像数据、位置数据 | SDR、GPS/RTK、视觉传感器同步采集 |
| 数据预处理 | 原始信号、图像、位置数据 | 去噪后的信号、配准后的图像与位置 | 小波去噪、图像配准、时间同步 |
| 特征提取 | 预处理后数据 | 基站位置、信号参数、外观特征 | TOA/DOA估计、频谱分析、图像识别 |
| 模型构建与优化 | 特征数据 | 基站三维模型、信号覆盖地图 | 卡尔曼滤波、机器学习（如SVM分类）、3D重建 |
数据融合是建模的关键,需将多源异构数据（信号、图像、位置）统一到同一时空坐标系下，通过无人机GPS获取的实时位置与信号TOA数据融合，可修正基站定位误差；结合图像识别的基站型号信息与信号频谱特征，可验证基站工作参数的真实性，机器学习技术（如深度学习）可用于特征提取与数据关联，例如通过卷积神经网络（CNN）识别基站图像中的天线数量、机房类型，辅助判断基站功率等级。
面临的挑战与解决方案
- 环境干扰与信号不确定性：复杂城市环境中的建筑物遮挡、多径效应会导致信号衰减和定位误差，解决方案包括采用超宽带（UWB）信号提升抗干扰能力，或通过深度学习模型预测环境对信号的影响，动态修正定位算法。
- 无人机动态误差：无人机飞行过程中的姿态变化、风速扰动会影响传感器精度，可通过IMU与GPS的组合导航（如紧耦合组合导航）实时补偿姿态误差，或采用视觉里程计（VO）辅助定位，提升动态环境下的数据稳定性。
- 多源数据融合复杂度高：信号、图像、位置等数据维度异构，难以直接关联，需构建统一的数据融合框架，如基于贝叶斯网络的概率融合模型，或利用图神经网络（GNN）建模数据间的时空关联关系，提升融合效率。
- 实时性与计算资源限制：大规模区域的建模需实时处理海量数据，而无人机计算资源有限，可采用边缘计算架构，将部分数据处理任务（如图像预处理、特征提取）下放至无人机端，仅将关键数据上传至地面站进行融合建模，降低通信延迟。
相关问答FAQs
Q1：无人机基站侦查中，如何提高基站定位的精度？
A1：提高定位精度需从多方面优化：一是采用多传感器融合技术，结合TOA、DOA、RSSI等多种定位信息，通过扩展卡尔曼滤波（EKF）或无迹卡尔曼滤波（UKF）融合数据，减少单一方法的误差；二是利用高精度定位设备（如RTK-GPS）提升无人机自身定位精度，确保观测数据的基准准确性；三是引入环境建模，通过数字地图或三维建筑模型修正多径效应和信号遮挡影响，例如使用射线追踪（Ray Tracing）算法模拟信号传播路径，校正定位结果，增加无人机对基站的观测角度（如多旋翼无人机悬停多个位置测量）和观测次数，也可通过冗余数据提升定位鲁棒性。
Q2：无人机协同侦查多基站时，如何避免任务冲突和数据冗余？
A2：避免任务冲突需通过智能任务分配算法实现，例如基于拍卖算法（Auction Algorithm）将目标区域动态分配给不同无人机，每架无人机根据自身位置、剩余电量、任务负载等因素竞标最优子任务，确保区域覆盖无重叠且效率最高，数据冗余可通过协同路径规划解决，例如采用遗传算法或蚁群算法优化多无人机的飞行轨迹，使相邻无人机的采集路径形成“拼接式”覆盖而非重叠覆盖，建立数据共享机制，无人机实时上传已采集基站的位置和信号特征，其他无人机自动跳过已覆盖区域，减少重复采集，通过压缩感知技术对信号数据进行稀疏采样，可在保证数据质量的前提下降低采集量，进一步减少冗余。
