第一部分：初次安装与基础设置
这是您拿到NVR后需要做的第一步,确保设备能正常工作。
（图片来源网络，侵删）
硬件连接
这是最关键的一步,连接错误会导致设备无法工作。
- 电源连接： 使用随机附带的电源适配器,将NVR接上电源。
- 网络连接：
- 推荐方式（连接外网）： 使用一根网线，将NVR的 WAN口（通常是一个颜色不同或标有“WAN”字样的网口）连接到您的路由器或交换机上，这样NVR可以访问互联网,方便远程预览和接收报警推送。
- 局域网方式： 如果您只需要在本地网络（如公司、家庭内部）查看，可以将NVR的 LAN口 连接到局域网交换机。
- 摄像头连接：
- PoE供电（最常见）： 如果您的NVR支持PoE（Power over Ethernet，以太网供电），并且使用的是PoE交换机，只需将网线从PoE交换机连接到NVR的 LAN口 即可，网线另一头连接PoE摄像头,摄像头会自动获得电力和网络。

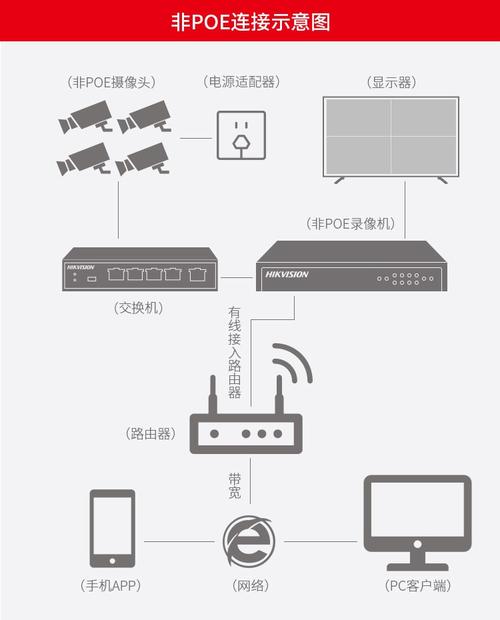

- 独立供电： 如果NVR不支持PoE或使用的是普通交换机，您需要为每个摄像头单独提供电源（通常是12V DC）,然后将网线连接到NVR的LAN口。
- 显示器连接： 使用一根HDMI线或VGA线，将NVR的 HDMI/VGA输出口 连接到您的显示器或电视上。
提示： 连接好所有设备后，打开NVR和显示器的电源，NVR启动通常需要1-2分钟,屏幕上会显示KEDACOM的Logo和启动信息。
登录系统
- 启动后,系统通常会自动进入登录界面。
- 默认用户名和密码： 新设备或恢复出厂设置后的设备，默认用户名通常是
admin，密码可能是admin、12345或为空。强烈建议您立即修改默认密码！ - 修改密码： 首次登录后，系统会提示您修改密码,请设置一个复杂且安全的密码。
网络配置
为了让NVR能正常工作,必须配置网络。
- 在主界面，找到并进入 “系统设置” 或 “配置” 菜单（通常是一个齿轮图标 ⚙️）。
- 选择 “网络” 选项。
- 配置方式一：DHCP（推荐）
- 选择 “DHCP” 模式，NVR会自动从路由器获取一个IP地址、子网掩码、网关和DNS。
- 优点： 设置简单,无需手动配置。
- 缺点： 如果路由器DHCP服务不稳定，可能会导致NVRIP地址变化,影响远程访问。
- 配置方式二：静态IP
- 如果您的网络环境固定IP地址较多，或者为了方便远程访问,建议使用静态IP。
- 选择 “静态” 模式。
- 手动设置以下信息：
- IP地址： 设置一个与您路由器同网段的、未被占用的IP地址（路由器是
168.1.1，可以设置168.1.100）。 - 子网掩码： 通常设置为
255.255.0。 - 默认网关： 设置为您路由器的IP地址（
168.1.1）。 - DNS服务器： 可以设置为路由器IP，或使用公共DNS，如
8.8.8或114.114.114。
- IP地址： 设置一个与您路由器同网段的、未被占用的IP地址（路由器是
- 点击 “应用” 或 “确定” 保存设置，网络配置成功后,NVR就可以访问互联网了。
第二部分：添加与管理摄像头
这是NVR的核心功能,将您的摄像头画面显示在NVR上。
（图片来源网络，侵删）
添加摄像头
KEDACOM NVR添加摄像头主要有三种方式：
-
ONVIF自动添加（最推荐）
- 进入 “配置” -> “通道管理” 或 “摄像头管理”。
- 选择 “自动搜索” 或 “ONVIF搜索”。
- NVR会自动扫描局域网内所有支持ONVIF协议的摄像头。
- 在搜索结果列表中，勾选您要添加的摄像头，然后点击 “添加”。
- 如果摄像头设置了密码,NVR会提示您输入用户名和密码进行验证。
- 添加成功后,该摄像头的画面就会显示在NVR的预览窗口上。
-
IP地址/域名添加 如果自动搜索失败，或者您知道摄像头的具体信息,可以使用此方法。
- 在通道管理界面，选择 “手动添加”。
- 输入摄像头的 IP地址、端口号（默认是554或80）、用户名 和 密码。
- 选择协议（通常是 ONVIF 或 RTSP）。
- 点击 “确定” 或 “添加”。
-
添加编码设备 如果您的摄像头是KEDACOM品牌，并且使用私有协议，可能会使用“添加编码设备”的选项,操作流程与手动添加类似。
（图片来源网络，侵删）
摄像头常见问题排查
- 提示“用户名或密码错误”：请确认输入的摄像头用户名和密码完全正确,注意大小写。
- 提示“无法连接”或“超时”：
- 检查网线是否插好。
- 检查摄像头和NVR是否在同一局域网内。
- 检查摄像头IP地址是否被占用或更改。
- 检查NVR和摄像头的网络防火墙是否阻止了通信。
- 画面卡顿或黑屏：
- 检查网络带宽是否足够。
- 检查摄像头码率设置是否过高。
- 重启NVR和摄像头。
第三部分：日常操作与功能使用
实时预览
- 单画面显示： 默认是4画面、9画面或16画面分割显示。
- 全屏显示： 在某个画面上单击鼠标左键，再按一下 “F7” 键或点击屏幕上的全屏图标，即可将该画面全屏显示，再次按 “Esc” 键退出全屏。
- 切换布局： 按键盘上的数字键 “1” ~ “16” 可以快速切换到对应数量的画面分割模式。
录像设置
录像功能是NVR的核心价值。
- 进入 “配置” -> “录像管理”。
- 录像计划：
- 您可以为每个摄像头单独设置录像计划。
- 界面通常是一个24小时/7天的时间表,您可以点击不同时间段来设置录像类型。
- 录像类型：
- 移动侦测录像： 当画面中检测到移动物体时才开始录像,最节省硬盘空间的方式。
- 持续录像： 24小时不间断录像,会占用大量硬盘空间。
- 报警联动录像： 当摄像头检测到报警（如视频丢失、遮挡）时触发录像。
- 录像存储位置：
- 进入 “系统设置” -> “存储管理”。
- 在这里可以看到已连接的硬盘及其状态（正常、初始化中、错误等）。
- 新硬盘需要先进行 “格式化” 才能被NVR识别和使用。
- 您可以设置录像的保存天数,系统会自动覆盖最旧的录像。
查看回放
这是查找历史录像的关键步骤。
- 在主界面，使用鼠标右键点击画面，选择 “回放”，或者直接按键盘上的 “数字键+回车”（按“1”再按“回车”回放通道1的录像）。
- 进入回放界面后，您需要先选择要查询的 摄像头通道。
