拆解无人机是高风险操作，会直接导致保修失效，且操作不当极易损坏精密部件甚至造成人身伤害，以下内容仅为技术原理和结构科普，强烈不建议非专业人士自行拆解。

（图片来源网络，侵删）

我们将从“为什么拆”和“怎么拆”两个层面来解析。

第一部分：为什么要拆解 Skyte 无人机？

了解拆解的目的,有助于我们理解其内部结构的设计思路，对Skyte这类专业级多旋翼无人机进行拆解，通常有以下目的：

深度清洁与保养：长期在复杂环境（如海边、沙漠、粉尘多的地区）飞行后，电机、电调、电调等部件会积满盐分、沙尘，影响散热和性能，拆解是彻底清洁的唯一方法。
故障排查与维修：当出现单臂不工作、异响、图像传输干扰等问题时，需要拆解来定位是电机、电调、线缆还是飞控的问题。
部件升级：用户可能会更换更高效率的螺旋桨、更高功率的电机、或升级图传系统。
结构强化与改装：一些极限飞行的爱好者会通过更换碳纤臂、加强件等方式来提升机身的耐用性和飞行性能。
学习与研究：对于无人机爱好者和工程师来说，拆解是了解其设计理念、电路布局和系统集成方式的最好途径。

第二部分：Skyte 无人机（以S1000+为例）拆解步骤与核心部件解析

Skyte无人机的结构非常模块化,这是其设计的核心优点之一，拆解基本遵循“从外到内，从上到下，从模块到零件”的原则。

准备工作

工具：
- 螺丝刀：需要多种规格，主要是T8、T10、T15的内六角螺丝刀，以及小十字螺丝刀。
- 镊子：用于夹取小螺丝和线缆。
- 塑料撬棒/卡片：用于分离没有螺丝固定的卡扣或塑料外壳，避免划伤。
- 防静电手环：保护精密的电子元件（如飞控、图传）免受静电损害。
- 工作台：干净、宽敞、光线充足。
- 收纳盒：分类存放拆下的螺丝和零件，避免混淆。
环境：选择干燥、无尘、无静电的环境。

拆解步骤

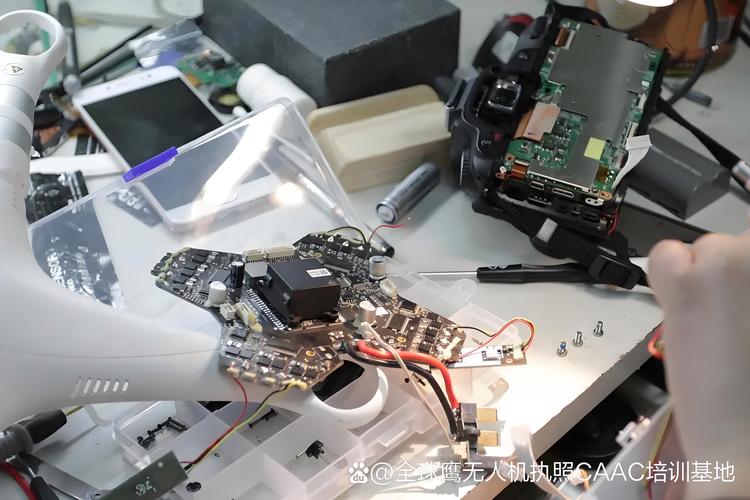

第1步：拆除上盖与中心板

（图片来源网络，侵删）

操作：旋下固定无人机上盖（通常是碳纤板）的所有螺丝，小心地取下上盖，你会看到整个无人机的“大脑”——中心板。
核心部件：
- 中心板：无人机的核心骨架，所有其他模块都连接在上面。
- 飞控：通常安装在中心板下方或侧面，是无人机的“中枢神经”，负责接收遥控器信号、处理陀螺仪和加速度计数据，并控制电调的转速，常见型号如DJI Wookong-M, A2, N3等。
- GPS/指南针模块：安装在中心板上方，用于无人机的定位和姿态确定，对悬停精度至关重要。
- 图传发射机：将图传信号发送到地面站显示器或 goggles。
- 电调分配板：将主电池的电力分配给8个电调。

第2步：断开所有线缆并移除上层模块

操作：在移除中心板之前，先断开连接到它的所有线缆，通常有：
- GPS线缆
- 图传线缆
- 飞控与电调之间的信号线束
- 遥控接收机天线线缆
- 可能的LED灯带线缆
注意：拍照记录每根线缆的连接位置，这是后续安装最容易出错的地方，线缆通常有防呆设计，但小心总没错。

第3步：拆卸电机臂

操作：这是最关键的一步，每个电机臂通过几个螺丝固定在中心板上，通常需要先旋下电机臂上盖的螺丝，才能看到连接中心板的固定螺丝。
核心部件：
- 无刷电机：每个臂的末端，提供动力，型号如DJI 3508, 3510等。
- 电调：通常安装在电机臂内部或根部，是连接飞控和电机的“桥梁”，接收飞控的指令来控制电机转速。
- 螺旋桨：安装在电机轴上，拆卸时注意正反桨的区别。
- 碳纤臂：无人机的骨架，决定了整体的刚性和抗扭能力。

第4步：拆卸起落架

操作：起落架通过螺丝直接固定在中心板的底部，旋下螺丝即可取下。
核心部件：
- 起落架：提供着陆支撑，保护旋翼和机身下方设备（如相机云台）。

第5步：拆卸电源系统

（图片来源网络，侵删）

操作：主电池通过XT60或类似规格的插头连接到电调分配板上，找到插头并拔下即可。
核心部件：
- 智能电池：无人机的“心脏”，提供能源，通常带有电量指示、BMS（电池管理系统）等功能。

第6步：拆解下层设备（如相机云台）

操作：如果无人机搭载了相机云台（如DJI Zenmuse系列），它通常作为一个独立的模块，通过减震球和螺丝固定在中心板底部，断开云台的电源和信号线缆后，即可将其整个取下。
核心部件：
- 云台：包含2轴或3轴增稳云台、相机（如GH4, A7S等）、图传接收机等，是航拍的核心。

第三部分：拆解后的核心部件结构与工作原理

拆解后,我们可以更清晰地看到Skyte无人机的系统集成哲学。

动力系统：
- 电机 + 电调 + 螺旋桨：这是最基本的动力单元，飞控发出指令 -> 电调调整电流 -> 电机旋转 -> 螺旋桨产生升力，八个这样的单元协同工作，实现六自由度的飞行（上下、前后、左右、偏航、俯仰、横滚）。
飞控系统：
- 主控板：集成了MCU（微控制器）、IMU（惯性测量单元，包含陀螺仪和加速度计）、气压计等，它就像无人机的大脑和内耳，时刻感知无人机的姿态和高度。
- GPS/指南针：这是无人机的“眼睛”和“方向感”，GPS用于定位，指南针用于确定机头朝向，两者结合实现精准的GPS悬停。
电力系统：
- 电池 -> 电调分配板 -> 电调 -> 电机：这是一个清晰的能量链，电池提供高压直流电，电调分配板将其分流，再由电调根据需求转换为三相交流电驱动电机。
图传系统：
- 发射机（机载） -> 接收机（地面）：将相机拍摄的实时图像编码后，通过2.4GHz或5.8GHz频段无线传回地面站，低延迟的图传是航拍“第一人称视角”（FPV）和精准构图的关键。
机身结构：
- X型或八臂布局：这种设计提供了非常好的稳定性和冗余性，即使一个电机或电调失效，无人机也能通过剩余的动力实现“失效保护”安全着陆。
- 模块化设计：所有部件（臂、起落架、云台）都可以独立拆卸和更换，大大降低了维修成本和难度。
