电容隔离技术是一种利用电容器作为隔离元件,通过电场耦合实现信号传输而阻断直流和低频信号传输的电气隔离技术，其核心在于利用电容器的“通交流、隔直流”特性，在保证信号传输的同时，实现电路之间的电气隔离，从而消除地线环路、抑制共模干扰、保护低压敏感电路免受高压冲击，广泛应用于工业自动化、医疗设备、电力电子、通信等领域。
电容隔离技术的原理与结构

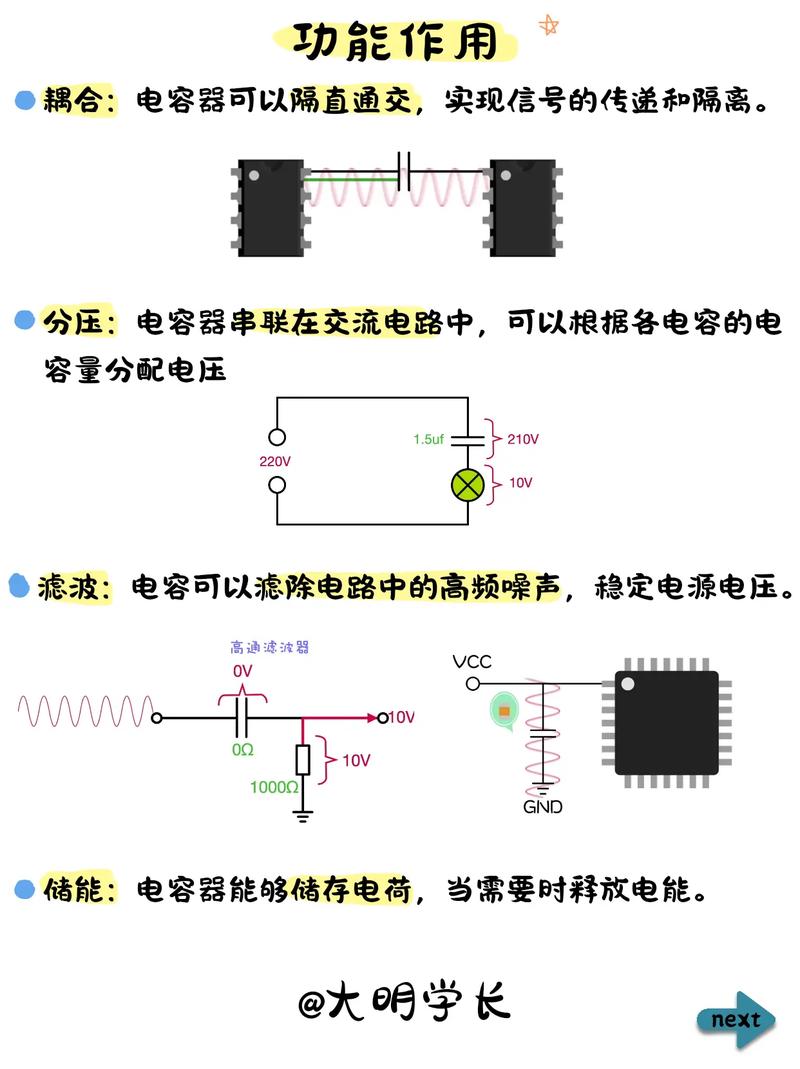

电容隔离技术的物理基础是平行板电容器的电场耦合效应,当两个导体（隔离电容器的两个极板）分别置于绝缘介质（如二氧化硅）两侧时，施加在一侧导体上的交流电压会在绝缘介质中形成电场，该电场通过介质耦合到另一侧导体，从而实现信号的传递，由于绝缘介质的高阻抗特性（通常为GΩ甚至TΩ级别），直流电流和低频信号无法通过，而高频信号（通常为MHz级别）则可以通过电容耦合传输。
典型的电容隔离器（又称数字隔离器或信号隔离器）内部结构主要包括三部分：输入单元、隔离单元和输出单元，输入单元通常包含信号调理电路和调制器，将输入信号（如数字信号、模拟信号）调制成高频交流信号；隔离单元由多个高精度、高耐压的电容器阵列组成，是实现电气隔离的核心；输出单元包含解调器和信号恢复电路，将耦合过来的交流信号解调并还原为原始信号，隔离器内部还集成了电源隔离单元，通常采用变压器隔离或电容隔离技术，为输入和输出侧提供独立的供电电源，确保两侧电路的完全电气隔离。
电容隔离技术的关键特性
- 高隔离性能：电容隔离器的隔离电压（Isolation Voltage，VIORM）通常可达数千伏，如1500V、2500V甚至5000V，能够满足工业和医疗设备的高安全标准，隔离参数还包括瞬态抗扰度（如8kV ESD、6kV EFT），确保在恶劣电磁环境下稳定工作。
- 高速信号传输：相较于光耦隔离器，电容隔离器具有更高的传输速率，目前主流产品的传输速率可达100Mbps甚至更高，适用于高速数据通信（如以太网、USB、SPI等总线隔离）。
- 低功耗与低延迟：先进的CMOS工艺和调制技术（如异步调制）使得电容隔离器的功耗显著降低，每通道功耗可低至数毫瓦，同时传输延迟通常低于10ns，满足低功耗和实时性要求。
- 高共模抑制比（CMR）：电容隔离器通过对称的电容结构和差分信号传输技术，可实现对共模干扰的高抑制（CMR可达100dB以上），确保信号在强干扰环境下的完整性。
- 长寿命与高可靠性：由于无机械部件和光衰问题，电容隔离器的使用寿命可达数十年，且工作温度范围宽（通常为-40℃至125℃），适用于工业级和汽车级应用。
电容隔离技术的性能参数对比
为更直观地展示电容隔离技术的优势,以下将其与传统的光耦隔离器进行关键参数对比：
| 参数 | 电容隔离器 | 传统光耦隔离器 |
|---|---|---|
| 隔离电压（VIORM） | 1500V-5000V | 1500V-5000V |
| 传输速率 | 1Mbps-100Mbps+ | 10kbps-10Mbps |
| 传输延迟 | <10ns | 数μs-数百μs |
| 功耗（每通道） | 1mW-5mW | 1mW-10mW |
| 共模抑制比（CMR） | 100dB-130dB | 60dB-90dB |
| 使用寿命 | >30年 | 5-10年（光衰问题） |
| 工作温度范围 | -40℃-125℃ | -40℃-85℃ |
| 驱动能力 | 强（可直接驱动CMOS/TTL） | 弱（需外接驱动电路） |
电容隔离技术的典型应用场景
- 工业自动化：在PLC、变频器、传感器等设备中，电容隔离技术用于隔离控制回路与功率回路，防止高压侧对低压控制侧的干扰，同时保护操作人员的安全，在电机驱动系统中，隔离栅极驱动器可实现PWM信号的高效隔离传输。
- 医疗电子：医疗设备（如患者监护仪、输液泵）要求高安全性和高可靠性，电容隔离技术用于隔离患者接触部分与电源部分，满足IEC 60601-1等医疗电气安全标准，防止漏电流对患者造成伤害。
- 电力电子：在智能电表、太阳能逆变器、电动汽车充电桩等设备中，电容隔离技术用于实现电网侧与用户侧的电气隔离，确保电能计量的准确性和设备运行的安全性。
- 通信与数据采集：在RS-232/RS-485总线隔离、CAN总线隔离、以太网变压器隔离等场景中，电容隔离器可有效抑制地线环路干扰，提高数据传输的可靠性。
电容隔离技术的发展趋势
随着电子设备向小型化、高频化、高可靠性方向发展，电容隔离技术也呈现以下趋势：
- 集成度提升：将隔离器与ADC、DAC、电源管理电路等功能集成，形成“隔离+信号处理”的混合信号器件，减少外部元件数量，节省PCB空间。
- 更高速度与更低功耗：采用先进的调制解调算法（如NRZ编码）和低功耗CMOS工艺，进一步提升传输速率（如超过1Gbps）并降低功耗，满足5G通信、人工智能等新兴领域的需求。
- 增强抗干扰能力：通过优化电容阵列布局和集成ESD保护电路，提高隔离器在极端电磁环境下的鲁棒性，适应汽车电子（如ADAS系统）的严苛要求。
- 宽温域与高可靠性：拓展-55℃至150℃的超宽工作温度范围，并通过AEC-Q100等汽车级认证，满足航空航天、新能源汽车等高端应用场景的需求。
相关问答FAQs
Q1：电容隔离器与光耦隔离器相比，在高速应用中为何更具优势？
A1：电容隔离器采用CMOS工艺和电容耦合原理，其内部调制解调电路工作在高频（MHz级别），信号传输延迟低（lt;10ns），且支持差分信号传输，抗干扰能力强，而传统光耦依赖LED和光电三极管的光电转换过程，存在响应速度慢（延迟μs级）、线性度差、易受温度影响等问题，难以满足高速数据传输（如USB 3.0、以太网）的需求，电容隔离器的功耗更低，集成度更高，更适合现代电子设备的小型化设计。
Q2：在医疗设备中，电容隔离技术的安全设计需满足哪些关键标准？
A2：医疗设备中的电容隔离技术需严格遵循IEC 60601-1医疗电气安全标准，核心要求包括：①隔离电压（VIORM）不低于1500V（ reinforced insulation等级），以防止高压击穿；②漏电流（患者漏电流）必须低于10μA（正常状态）和50μA（单一故障状态），确保患者安全；③瞬态抗扰度需满足8kV ESD、6kV EFT等测试，避免外部干扰导致隔离失效；④隔离器需通过VDE、UL等第三方认证，确保材料、工艺和设计的可靠性，部分设备还需满足IEC 60601-2-XX专项标准（如心电图、监护仪等），对隔离性能提出更高要求。
