VoIP（Voice over Internet Protocol）技术架构是实现语音通信通过IP网络传输的核心框架，其设计融合了传统电信网络与互联网技术的优势，具备低成本、高灵活性和丰富业务扩展性等特点，VoIP技术架构的构建涉及终端设备、网络传输、信令控制、媒体处理、业务应用等多个层面，各模块协同工作以实现语音信号的数字化、分组化传输和实时交互，以下从核心组件、分层架构、关键技术及典型部署模式四个维度详细解析VoIP技术架构。
核心组件与功能模块
VoIP系统的正常运行依赖多个关键组件，各组件承担不同的功能职责，共同构成完整的通信链路。
-
终端设备（Terminal）
终端设备是用户与VoIP网络交互的入口，包括硬件终端和软件终端两类，硬件终端如IP电话、VoIP网关（连接传统PSTN网络与IP网络）、视频会议终端等，直接支持语音信号的采集、编码和IP传输；软件终端则通过安装在电脑、手机等设备上的应用程序实现，利用麦克风、扬声器等硬件完成语音交互，终端设备需支持语音编码（如G.711、G.729）、实时传输协议（RTP）及会话描述协议（SDP）等核心协议。 -
网关（Gateway）
网关是VoIP网络与传统电信网络（如PSTN、ISDN）的桥梁，负责媒体流和信令协议的双向转换，当VoIP用户呼叫传统电话用户时，网关将IP网络中的RTP媒体流转换为PSTN的PCM信号，并将H.323或SIP信令转换为SS7（七号信令）协议，实现跨网络互通，网关通常具备语音编解码转换、防火墙穿越、NAT（网络地址转换）处理等功能。 -
媒体服务器（Media Server）
媒体服务器负责语音、视频等媒体流的处理与转发，是VoIP系统的“音频引擎”，其核心功能包括：语音会议的多方混音、语音留言的存储与播放、语音交互式应答（IVR）的音频合成与识别、媒体流的录制与实时转码等，常见的媒体服务器开源实现有Asterisk、FreeSWITCH等，支持SIP、H.323等信令协议，可通过API与业务平台集成。
（图片来源网络，侵删） -
信令服务器（Signaling Server）
信令服务器负责呼叫建立、维护和释放的控制，是VoIP系统的“指挥中心”，主流信令协议包括SIP（会话发起协议）、H.323和MGCP（媒体网关控制协议），SIP因简单、可扩展性强，成为当前主流的VoIP信令协议，负责用户注册、呼叫邀请、会话协商等过程；SIP服务器可进一步划分为注册服务器（Registrar）、代理服务器（Proxy）和重定向服务器（Redirect Server），共同完成路由寻址和会话控制。 -
业务应用平台（Application Server）
业务应用平台基于开放接口提供丰富的增值服务，如呼叫转移、来电显示、语音信箱、企业总机、智能路由等，平台通常采用Parlay/OSA或RESTful API架构，与信令服务器、媒体服务器交互，实现业务逻辑的灵活部署，企业可通过业务平台定制“工作时间自动接听、非工作时间转语音信箱”的呼叫策略。 -
网络管理组件（Management System）
包括配置管理、性能监控、故障诊断、安全审计等功能模块，确保VoIP系统的稳定运行，通过RMON（远程监控）协议实时监测网络带宽利用率、丢包率、抖动等指标；通过SNMP（简单网络管理协议）管理终端设备和服务器配置；AAA（认证、授权、计费）服务器则负责用户身份验证和资源使用计费。
分层架构设计
VoIP技术架构遵循分层设计原则，各层之间通过标准化接口解耦，实现模块化扩展，典型的分层架构从下至上包括：
-
物理层（Physical Layer）
提供基础网络传输介质，包括以太网、光纤、Wi-Fi、蜂窝网络（4G/5G）等，负责原始比特流的传输，物理层的性能（如带宽、延迟、抖动）直接影响语音通信质量，需确保网络具备低丢包率（通常要求＜1%）、低延迟（＜150ms）和低抖动（＜30ms）的特性。 -
网络层（Network Layer）
基于IP协议实现数据包的路由与转发，核心设备包括路由器、交换机、防火墙等，网络层需解决VoIP通信的关键问题：一是QoS（服务质量）保障，通过区分服务（DiffServ）或资源预留（IntServ）技术为语音流量优先分配带宽；二是NAT穿越，采用STUN、TURN、ICE等技术解决私有网络终端的公网访问问题。 -
**传输层（Transport Layer）
主要使用UDP协议传输RTP媒体流和RTCP（RTP控制协议）监控信息，利用TCP协议传输信令消息（如SIP over TCP），UDP因开销小、传输效率高，适合实时媒体流；而TCP的可靠传输特性可确保信令消息不丢失、不重复。 -
会话层（Session Layer）
负责会话的建立、协商和管理，核心协议为SIP和SDP，SIP完成用户定位、会话邀请和参数协商；SDP则定义媒体流的编码格式、传输地址（IP和端口）、传输协议等会话描述信息，主叫方通过SIP INVITE消息携带SDP信息，告知被叫方其支持的语音编码（如G.729）和接收端口（如RTP 5004），被叫方通过200 OK响应确认会话参数。 -
应用层（Application Layer）
提供面向用户的应用服务，包括语音通话、视频会议、即时消息、_presence（状态呈现）等，应用层协议除SIP外，还包括XMPP（可扩展消息与存在协议）、Skype协议等，部分平台还支持与WebRTC（网页实时通信）集成，实现浏览器端的语音通信。
关键技术支撑
VoIP技术架构的稳定运行依赖多项关键技术的支撑，主要包括：
-
语音编码技术
语音编码是将模拟语音信号转换为数字比特流的核心技术，需在编码效率（低码率）与音质之间取得平衡，常用编码标准包括：- G.711：PCM编码，码率64kbps，音质接近传统电话，但带宽占用较高；
- G.729：CS-ACELP编码，码率8kbps，压缩率高，适合带宽受限场景，但存在一定时延；
- Opus：开源音频编码，支持6kbps~510kbps动态码率，兼顾语音和音乐传输，是WebRTC推荐编码。
-
实时传输与控制技术
- RTP（实时传输协议）：用于传输媒体数据包，包含时间戳、序列号等信息，支持接收端同步播放；
- RTCP（RTP控制协议）：监控传输质量，通过丢包率、抖动等参数反馈网络状况，触发自适应编码调整；
- Jitter Buffer（抖动缓冲）：接收端缓存机制，通过动态调整缓冲区大小吸收网络抖动，确保语音播放连续。
-
信令协议
- SIP：基于文本的轻量级协议，支持注册、邀请、终止等会话流程，扩展性强，可通过SIP Header、Event Package实现丰富业务；
- H.323：基于ITU-T的标准协议，早期VoIP主流方案，协议栈复杂（包含RAS、Q.931、H.245等），当前逐渐被SIP替代；
- MGCP：主从式协议，将呼叫控制与媒体处理分离，适用于运营商集中管控场景。
-
QoS保障技术
通过网络层和传输层协同实现，包括：- 流量分类与标记：使用DSCP（ differentiated services codepoint）标记语音数据包，优先级设为EF（Expedited Forwarding）；
- 队列调度：采用PQ（优先级队列）、WFQ（加权公平队列）算法，确保语音流量优先转发；
- 流量监管与整形：通过令牌桶算法限制语音流量峰值，避免网络拥塞。
典型部署模式
根据应用场景和规模，VoIP技术架构可分为三种典型部署模式：
-
企业级部署

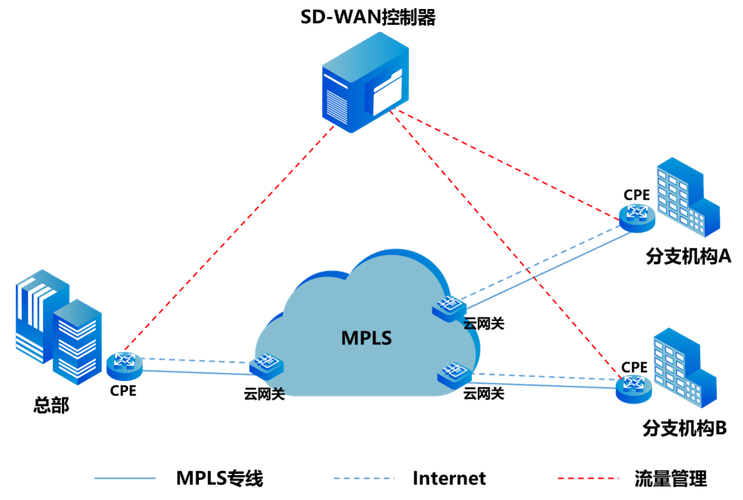

中小型企业通常采用一体化IPPBX（IP私有交换机）方案，将PBX功能、SIP服务器、媒体服务器集成在单一设备中，支持内部免费通话和外部PSTN互通，大型企业则采用分布式架构，通过总部核心IPPBX与分支机构分支设备互联，利用QoS VPN保障跨地域语音质量，并集成企业CRM、OA系统实现呼叫与业务数据联动。 -
运营商级部署
运营商构建基于软交换（Softswitch）或IMS（IP多媒体子系统）的VoIP网络，软交换架构分为接入层（媒体网关）、控制层（软交换）、业务层（应用服务器），支持海量用户接入和集中管控；IMS架构则采用SIP核心网，融合固定与移动网络，提供高清语音、视频通信、富媒体消息等融合通信服务，是5G时代VoIP的主流演进方向。 -
云部署模式
基于云计算的UCaaS（统一通信即服务）将VoIP系统部署在云端，企业按需租用服务，无需自建服务器，云部署具备弹性扩展、快速部署、维护成本低的优势，典型应用如企业云总机、远程办公协作平台，通过WebRTC技术支持浏览器、APP等多终端接入。
相关问答FAQs
Q1：VoIP通话中的延迟和抖动是如何产生的？如何优化？
A：VoIP延迟主要由编解码时延（如G.729约10ms）、网络传输时延（路由器转发、链路传播）、抖动缓冲时延（接收端缓存）三部分组成，抖动则是网络数据包传输速度不均匀导致的，优化措施包括：①选择低时延编解码（如Opus）；②部署QoS机制（DSCP标记、优先级队列）；③优化抖动缓冲算法（动态调整缓冲区大小）；④选择低延迟网络链路（如光纤）。
Q2：VoIP与传统PSTN网络互通时，网关需要完成哪些关键转换？

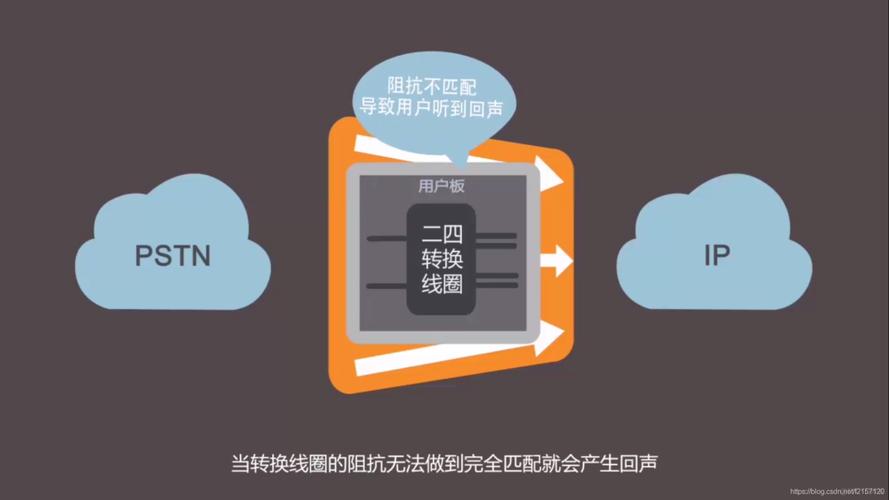

A：VoIP与PSTN互通时，网关需完成两类转换：①媒体流转换：将IP网络的RTP语音包（G.711/G.729等编码）转换为PSTN的PCM编码信号，反之亦然；②信令转换：将SIP/H.323信令转换为SS7（七号信令）或PRI（ISDN用户部分）信令，实现呼叫号码解析、路由寻址和呼叫控制，网关还需处理回声消除（AEC）、信号音检测（如拨号音、忙音）等电信级功能。
