21700锂电技术壁垒是当前新能源产业竞争的核心高地，其涉及材料、结构、工艺、设备、系统等多个维度的深度协同，形成了难以短期内突破的综合壁垒，从技术演进路径看，21700电池作为从18650向动力电池大容量化过渡的关键形态，其壁垒不仅体现在能量密度、循环寿命等基础性能指标上,更在于全产业链的技术整合能力。
在材料层面，正极材料的改性是首要壁垒，高镍三元材料（如Ni8系）虽能显著提升能量密度，但热稳定性差、循环衰减快的问题突出，需通过元素掺杂（如Al、Mg、Co）和表面包覆（如Al2O3、LiPO4）改性，这要求企业具备深厚的材料学基础和长期研发积累，负极方面，硅碳复合材料的产业化应用是另一难点，硅材料高达3000 mAh/g的理论容量膨胀率（可达300%）导致循环寿命急剧下降，需通过纳米化、碳包覆、预锂化等技术缓解，而纳米硅的制备成本、分散工艺及与电解液的兼容性控制，构成了显著的技术门槛，电解液作为离子传输的“血液”，需适配高电压、高镍体系，添加剂（如氟代碳酸乙烯酯、碳酸亚乙烯酯）的配方设计直接影响SEI膜稳定性，这依赖大量实验数据积累和分子级设计能力，隔膜则需兼顾耐热性（如陶瓷涂层）和离子电导率，涂层厚度、均匀性及与基膜的附着力控制工艺复杂。
结构设计方面，21700电池的圆柱形态决定了其在空间利用率上低于方形电池，但通过极耳结构优化（如多极耳设计）、卷绕工艺改进（如张力控制）和内部结构仿真，可降低内阻、提升散热效率，热管理系统设计尤为关键，21700电池大电流充放电时产热集中，需通过电芯级热仿真、导热胶选型及pack液冷板布局实现温度均匀性控制，温差需控制在5℃以内以保证循环寿命,这对热管理算法和系统集成能力提出极高要求。
制造工艺壁垒体现在精度控制和一致性保障上，涂布工序需保证正负极极片厚度偏差≤2μm，面密度偏差≤3%；卷绕工序的对齐精度要求≤0.5mm，否则易出现短路风险；注液工序需在湿度≤1%的环境下进行，水分含量需控制在50ppm以下，化成工艺的电流曲线设计、分容分选的精度（如内阻、电压一致性）直接影响电池 pack 的整体性能，这些工艺参数的优化需长期生产数据支撑,新企业缺乏足够试错周期。
设备层面，核心设备的国产化率是重要壁垒，高速涂布机（速度≥60m/min）、激光切卷一体机、高速注液机等关键设备长期依赖进口，设备采购成本高（一条21700产线设备投资超5亿元），且调试周期长，设备与工艺的适配性要求极高，如卷绕机的张力控制系统需根据不同极片特性动态调整,这依赖设备厂商与电池企业的深度协同。
系统集成与验证壁垒同样不可忽视，21700电池需通过过充、短路、挤压、针刺等安全测试，以及-40℃~60℃宽温域循环测试，验证周期长达6-12个月，BMS（电池管理系统）的算法开发需精准估算SOC（荷电状态）、SOH（健康状态），而21700电池的大电流特性对估算精度要求更高，需结合卡尔曼滤波等算法和大量老化数据模型,这构成了软件层面的技术壁垒。
相关问答FAQs：
-
问：21700电池与18650电池相比，技术壁垒主要体现在哪些方面？

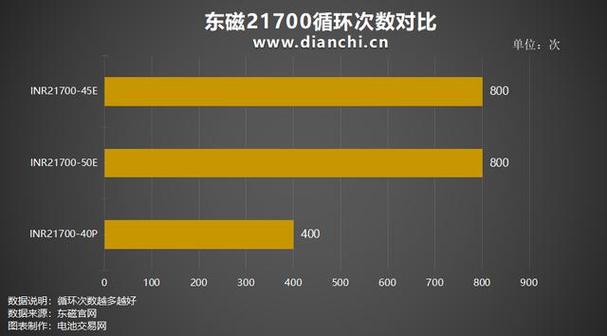

答：21700电池在能量密度（较18650提升约20%）、循环寿命（要求≥2000次）和快充性能（要求3C充电）等指标上要求更高，这推动材料体系向高镍三元+硅碳负极升级，同时需解决大电流下的热管理问题，21700电池的单体容量更大（通常为4.8-5.0Ah），对制造工艺的一致性（如卷绕对齐精度、注液均匀性）和设备精度要求显著提升,产线投资和调试难度远高于18650。 -
问：突破21700锂电技术壁垒的核心要素有哪些？
答：核心要素包括：①材料端的高镍三元材料稳定化和硅碳负极产业化能力；②制造端的高精度设备（如高速激光切卷机）和工艺控制技术（如涂布厚度一致性）；③热管理系统与BMS算法的协同优化，确保电池安全性和寿命；④长期研发投入和产业链协同，如与材料供应商、设备厂商的深度合作，以缩短技术迭代周期，需通过大规模生产积累数据，持续优化工艺参数,形成技术闭环。
（图片来源网络，侵删）
