dwdm技术原理与应用
dwdm（dense wavelength division multiplexing，密集波分复用）是一种在光纤通信中实现大容量传输的关键技术，其核心原理是通过在单根光纤中同时传输多个不同波长的光信号，从而显著提升光纤的传输带宽利用率，与传统的波分复用（wdm）技术相比，dwdm技术采用的波长间隔更小（通常为0.2nm、0.4nm或1.6nm），能够在单根光纤中复用更多的信道数量，目前商用系统已可实现80波、96波甚至160波的复用，单纤传输容量可达数十tbps，dwdm技术的出现，有效解决了光纤通信中“带宽瓶颈”问题，成为现代光传输网络的基石。

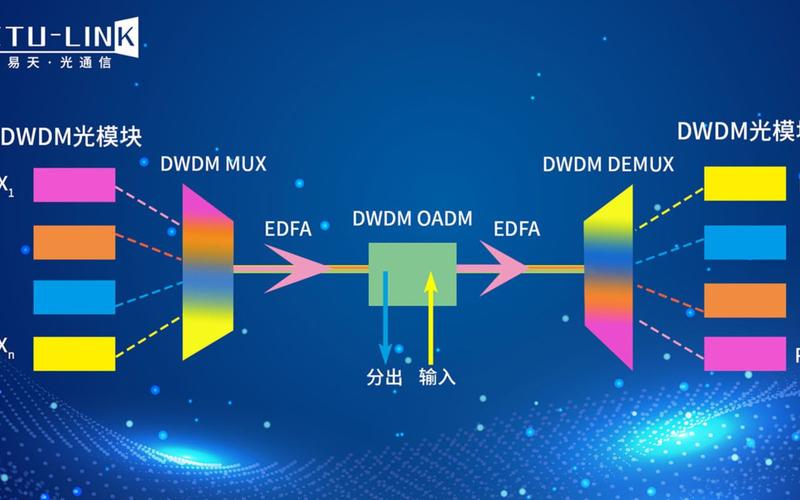

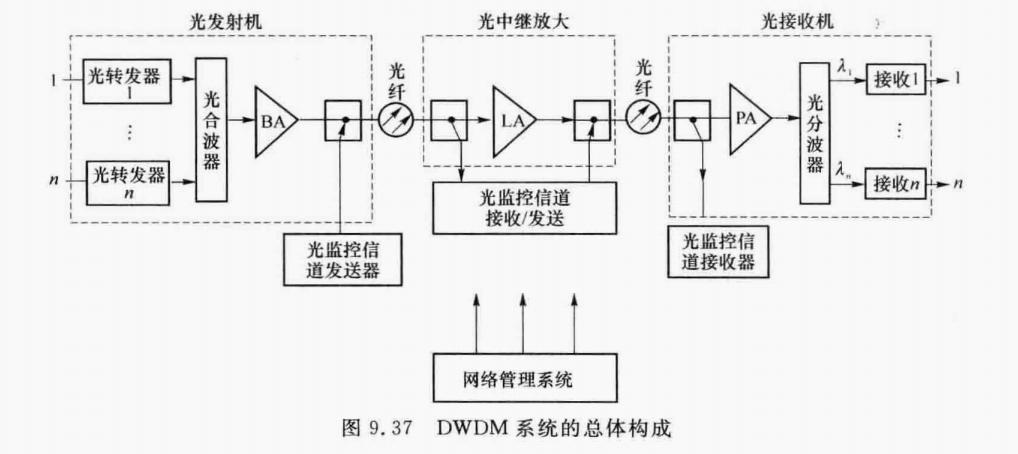

从技术原理来看,dwdm系统主要由光发射端机、光放大器、光接收端机及光监控信道（osc）等部分组成，在发射端，不同波长的光信号通过各自的激光器产生，经过调制单元将电信号转换为光信号后，通过合波器（multiplexer）将多个波长的光信号耦合到同一根光纤中传输，合波器通常采用介质薄膜滤波器、阵列波导光栅（awg）或光纤布拉格光栅（fbg）等器件，其核心功能是实现不同波长光信号的高效合波，在传输过程中，由于光纤的衰减和色散效应，光信号会逐渐减弱，因此需要使用光放大器进行中继放大，掺铒光纤放大器（edfa）是dwdm系统中最常用的光放大器，其工作原理是利用铒离子在泵浦光激发下对特定波长（c波段1530-1565nm或l波段1570-1610nm）的光信号进行放大，具有高增益、低噪声、宽带宽等优点，edfa的放大带宽通常覆盖整个c波段或l波段，可同时对所有复用波长信号进行放大，无需进行光电转换，从而降低了系统成本和复杂性，在接收端，光信号首先经过光放大器进行预放大，然后通过分波器（demultiplexer）将不同波长的光信号分离出来，再由各自的光检测器转换为电信号，完成解调和信号恢复，分波器与合波器的工作原理相反，同样可采用awg、fbg或滤波器阵列实现，dwdm系统还包含光监控信道，用于传输系统管理、监控和维护信号，通常采用波长与主信道分离的方案（如1510nm），确保主信道的传输性能不受影响。
dwdm技术的核心优势在于其透明性和可扩展性,透明性指的是dwdm系统对传输的信号格式（如sdh、atm、ip等）和速率（如2.5gbps、10gbps、100gbps等）完全透明，无需改变原有网络架构即可实现多种信号的混合传输，可扩展性则体现在系统容量的灵活配置上，通过增加或减少复用波长数量，即可按需调整传输容量，满足不同业务场景的需求，dwdm系统采用全光放大技术，避免了传统电中继系统的光电转换过程，降低了延迟和功耗，提高了传输效率。
在应用层面,dwdm技术已广泛应用于长途骨干网、城域网、数据中心互联及光纤接入网等多个领域，在长途骨干网中，dwdm技术通过单纤多通道传输，大幅提升了跨区域链路的传输容量，满足高清视频、云计算、大数据等高带宽业务的需求，在跨洋海底光缆系统中，dwdm技术结合光纤放大器技术，实现了上万公里的超长距离传输，容量可达数十tbps，在城域网中，dwdm技术通过构建环型或网状拓扑结构，提供了高可靠性和灵活的带宽调度能力，支持语音、数据、视频等多种业务的融合传输，城域dwdm系统可采用粗波分复用（cwdm）技术，降低成本，适用于中小城市的城域网建设，在数据中心互联（dci）场景中，dwdm技术通过低延迟、大容量的光传输链路，连接不同地理位置的数据中心，实现数据的高速共享和备份，采用100g/400g dwdm模块的数据中心互联方案，可满足企业级云计算和分布式存储的需求，在光纤接入网中，dwdm技术通过无源光网络（pon）与dwdm的结合，实现了光纤到户（ftth）的波长分配和业务隔离，提高了接入带宽和用户容量，wdm-pon系统通过不同波长传输上下行信号，实现了对称的10gbps接入速率。
dwdm系统的性能指标主要包括信道间隔、中心波长偏移、信道隔离度、插入损耗、偏振模色散（pmd）和色散容限等，信道间隔是指相邻两个波长之间的频率差，通常为50ghz（约0.4nm）或100ghz（约0.8nm），间隔越小，可复用的波长数量越多，但对器件的波长稳定性要求越高，中心波长偏移是指实际波长与标称波长的偏差，通常要求小于±10ghz，信道隔离度是指不同信道之间的串扰抑制能力，一般要求大于30db，以确保信号质量，插入损耗是指合波器或分波器带来的信号功率损失，通常小于3db，偏振模色散是由于光纤中两个正交偏振态的传输速度不同引起的信号展宽，限制了传输距离，通常要求pmd系数小于0.1ps/√km，色散容限是指系统容忍光纤色散的能力，通过采用色散补偿光纤（dcf）或数字信号处理（dsp）技术可扩展传输距离。
为了更直观地展示dwdm系统的关键参数,以下表格列举了典型商用dwdm系统的性能指标：
| 参数类型 | 指标名称 | 典型值 | 说明 |
|---|---|---|---|
| 波长参数 | 信道间隔 | 50ghz/100ghz | 相邻信道的频率差，决定波长复用数量 |
| 工作波段 | c波段（1530-1565nm） | 常用波段，edfa增益平坦区 | |
| 信道数量 | 80/96/160 | 单纤复用的波长数量 | |
| 光性能指标 | 插入损耗 | ≤3db | 合波器/分波器的功率损失 |
| 信道隔离度 | ≥30db | 不同信道间的串扰抑制能力 | |
| 光信噪比（osnr） | ≥20db | 接收端信号质量指标，影响误码率 | |
| 传输性能指标 | 色散容限 | 800-1600ps/nm | 系统可容忍的总色散量 |
| 偏振模色散（pmd） | ≤0.1ps/√km | 光纤固有特性，限制传输距离 | |
| 系统应用指标 | 传输距离 | 80-1200km | 无中继或带中继的传输距离，取决于光放大器性能和光纤损耗 |
| 单信道速率 | 10g/40g/100g/400g | 每个波长承载的信号速率 |
尽管dwdm技术具有显著优势,但在实际应用中也面临一些挑战，dwdm系统对光器件的波长精度和稳定性要求极高，激光器、滤波器等器件的微小偏差可能导致信道串扰或性能下降，光纤的非线性效应（如四波混频、自相位调制等）会限制传输容量和距离，需要通过优化光纤类型（如大有效面积光纤）和降低入纤功率来抑制，dwdm系统的建设和维护成本较高，需要专业的规划和管理，适用于骨干网等高价值场景，在接入网中需结合cwdm等低成本技术进行部署。
相关问答FAQs：
-
问：dwdm技术与cwdm技术的主要区别是什么？
答：dwdm（密集波分复用）与cwdm（粗波分复用）的主要区别在于波长间隔和复用数量，dwdm采用较小的波长间隔（通常为0.2nm-0.8nm），可在单纤中复用数十至数百个波长，适用于长途骨干网等大容量传输场景；cwdm采用较大的波长间隔（通常为20nm），复用数量较少（通常为8波或16波），成本较低，适用于城域网或数据中心等中短距离传输场景，dwdm系统需要精密的波长控制器件，而cwdm系统采用无源器件，结构更简单。 -
问：dwdm系统中的光放大器为什么通常采用edfa？
答：edfa（掺铒光纤放大器）是dwdm系统中最常用的光放大器，主要原因包括：①工作波段与dwdm系统的c波段（1530-1565nm）完全匹配，可同时对所有复用波长信号进行放大；②增益高（可达20-40db）、噪声低（噪声系数小于5db），适用于长距离传输；③全光放大，无需光电转换，降低了系统成本和复杂性；④带宽宽（可达30nm以上），可支持多个dwdm信道的同时放大，edfa技术成熟、可靠性高，已成为dwdm系统的核心器件。
