PCI Express（PCIe）技术是一种高速串行计算机扩展总线标准，由英特尔公司于2001年提出，旨在替代传统的PCI（外设组件互连）和AGP（加速图形端口）总线，作为现代计算机系统的核心互连技术，PCIe不仅提升了数据传输速率，还通过灵活的拓扑结构和可扩展性，满足了从高性能计算到消费电子设备的多样化需求，以下将从技术原理、演进历程、关键特性、应用场景及未来趋势等方面，详细解析PCI Express技术。
技术原理与架构基础
PCIe采用串行传输方式，与早期PCI总线的并行传输形成鲜明对比，传统PCI总线通过多条数据线同时传输多位数据，但随着频率提升，并行信号间的干扰（串扰）和时钟偏移问题日益严重，限制了传输速率的提高，而PCIe通过差分信号传输（使用两根线缆发送互补信号，抗干扰能力强）和点对点拓扑结构（每个设备独享专用通道），从根本上解决了这些问题。

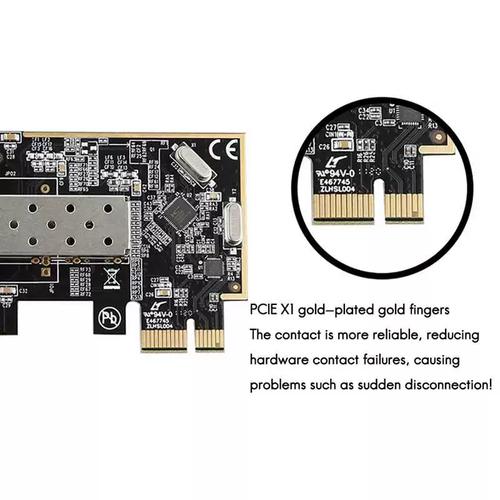

PCIe的物理层由多条“通道”（Lane）组成，每条通道包含发送和接收方向的差分对，支持双向传输，最基本的配置为×1（1条通道），实际应用中还可组合为×4、×8、×16甚至更高，每条通道的单向传输速率随版本迭代不断提升：PCIe 1.0每条通道带宽为250 MB/s，PCIe 4.0提升至2 GB/s，PCIe 5.0进一步翻倍至4 GB/s，而最新的PCIe 6.0已达到8 GB/s，PCIe 5.0 ×16插槽的理论双向带宽可达64 GB/s，足以满足高端显卡、固态硬盘等设备的高带宽需求。
在数据链路层，PCIe采用数据包（Packet）传输机制，每个数据包包含地址、数据和错误校验信息，确保数据传输的可靠性，PCIe支持“事务层”（Transaction Layer）的逻辑功能，如内存读写、配置空间访问等，并通过“层”（Layer）模型（物理层、数据链路层、事务层）实现分层管理,简化了协议设计和调试。
技术演进：从PCIe 1.0到PCIe 6.0
PCIe技术的演进始终围绕“带宽提升”和“能效优化”两大核心目标，自2003年PCIe 1.0（带宽2.5 GT/s per lane）正式发布以来，几乎每3-4年便推出新一代标准：
- PCIe 2.0（2007年）：将单通道传输速率翻倍至5 GT/s，带宽提升至500 MB/s/s lane，满足了早期显卡和千兆网卡的需求。
- PCIe 3.0（2010年）：通过优化编码方案（从8b/10b改为128b/130b），将有效带宽提升至1 GB/s/s lane，同时降低延迟，成为服务器和高端消费级设备的标配。
- PCIe 4.0（2025年）：首次由AMD和Intel共同推动，单通道速率达16 GT/s，带宽2 GB/s/s lane，适用于NVMe SSD、GPU集群等高负载场景。
- PCIe 5.0（2025年）：速率进一步提升至32 GT/s，带宽4 GB/s/s lane，主要用于AI训练、数据中心高速存储等领域。

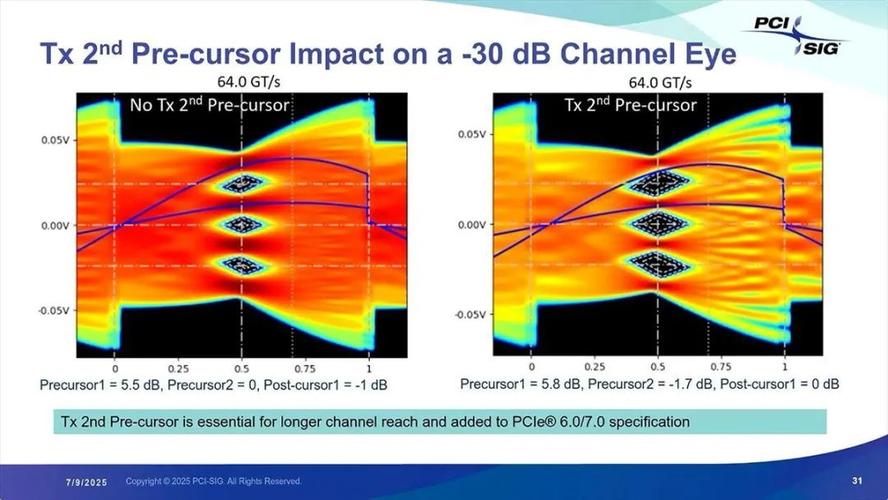

- PCIe 6.0（2025年）：采用PAM4（4级脉冲幅度调制）调制技术，单通道速率达64 GT/s，带宽8 GB/s/s lane，同时引入前向纠错（FEC）机制，确保长距离传输的稳定性，满足5G基站、高性能计算等未来需求。
下表总结了各代PCIe的关键参数对比：
| 版本 | 发布年份 | 单通道速率（GT/s） | 单通道带宽（GB/s） | 编码方案 | 典型应用场景 |
|---|---|---|---|---|---|
| PCIe 1.0 | 2003 | 5 | 25 | 8b/10b | 台式机主板、早期显卡 |
| PCIe 2.0 | 2007 | 0 | 5 | 8b/10b | 高端显卡、千兆网卡 |
| PCIe 3.0 | 2010 | 0 | 0 | 128b/130b | SSD、服务器、游戏显卡 |
| PCIe 4.0 | 2025 | 0 | 0 | 128b/130b | NVMe SSD、AI加速卡 |
| PCIe 5.0 | 2025 | 0 | 0 | 128b/130b | 数据中心、高性能计算 |
| PCIe 6.0 | 2025 | 0 | 0 | 242b/256b + FEC | 5G、AI集群、量子计算 |
关键特性与技术优势
-
高带宽与可扩展性
PCIe通过通道灵活聚合（如×1、×4、×16），可根据设备需求动态调整带宽，显卡通常使用×16插槽以最大化带宽，而Wi-Fi网卡等低速设备仅需×1，避免了资源浪费。 -
低延迟与高效率
串行传输和点对点拓扑减少了信号冲突，而128b/130b编码方案（PCIe 3.0及以上）相比8b/10b降低了20%的冗余开销，进一步提升了数据传输效率。 -
热插拔与电源管理
PCIe支持热插拔功能，允许在系统运行时添加或移除设备（如服务器硬盘），同时通过ASPM（Active State Power Management）技术动态调整设备功耗，延长笔记本等移动设备的续航时间。
（图片来源网络，侵删） -
兼容性与向后支持
新一代PCIe标准通常保持向后兼容，例如PCIe 4.0设备可插入PCIe 3.0插槽（以3.0速率运行），保护了用户投资。
应用场景
PCIe技术的应用已渗透到计算机系统的各个领域：
- 显卡：高端GPU依赖PCIe ×16插槽实现与CPU的高效通信，支持4K/8K游戏渲染、AI训练等场景。
- 存储设备：NVMe SSD通过PCIe ×4或×8接口，读写速度可达7 GB/s以上，远超SATA接口的600 MB/s。
- 服务器与数据中心：PCIe扩展卡用于网卡（InfiniBand）、RAID控制器、加速卡（FPGA、GPU）等，支撑云计算和大数据处理。
- 嵌入式系统：工业计算机、医疗设备等通过PCIe连接高速采集卡、图像处理单元，满足实时性需求。
未来趋势
随着AI、5G、物联网等技术的发展，PCIe技术将继续演进：
- PCIe 7.0/8.0：预计单通道速率将突破100 GT/s，带宽达到16 GB/s/s lane以上，进一步推动边缘计算和量子计算。
- CXL（Compute Express Link）集成：PCIe与CXL协议融合，支持CPU、内存、存储设备的池化共享，提升数据中心资源利用率。
- 无线PCIe：探索基于Wi-Fi 6E/7的无线PCIe技术，实现设备间高速无线互连，突破物理接口限制。
相关问答FAQs
Q1：PCIe和PCI有什么区别？为什么PCIe能取代PCI？
A：PCI是并行总线，共享带宽，设备间易发生冲突，且传输速率低（最高133 MB/s）；PCIe是串行点对点总线，每个设备独享通道，带宽高、抗干扰强、延迟低，PCIe支持热插拔和电源管理，扩展性远优于PCI，因此成为现代计算机的主流标准。
Q2：PCIe通道数（如×8、×16）对性能有何影响？是否越高越好？
A：PCIe通道数直接决定带宽，例如PCIe 4.0 ×16带宽为32 GB/s，×8则为16 GB/s，对于高端显卡、NVMe SSD等高带宽设备，×16能充分发挥性能；但对于低速设备（如网卡），×1已足够，盲目增加通道数无法提升实际速度，还可能增加主板成本和功耗,需根据设备需求选择合适的通道数。
