无人机自动跟踪云台天线是一种集成了无人机平台、高精度云台、天线系统以及智能跟踪算法的先进设备，其核心功能是通过实时动态调整天线指向，确保与目标（如移动基站、卫星、其他无人机或地面设备）保持稳定通信链路，该系统在应急救援、边境巡逻、远距离通信覆盖、广电直播、军事侦察等领域具有广泛应用，尤其在需要高机动性、快速部署和持续跟踪的场景中展现出独特优势，以下从技术原理、核心组成、工作流程、应用场景及发展趋势等方面进行详细阐述。
技术原理与核心组成
无人机自动跟踪云台天线的技术原理可概括为“感知-决策-执行”的闭环控制：通过传感器采集目标位置信息，经算法处理后生成控制指令，驱动云台调整天线姿态，实现对目标的实时对准，其核心组成包括无人机平台、自动云台、天线系统、跟踪算法及地面控制单元五个部分。
无人机平台
作为系统的载体,无人机平台需具备良好的飞行稳定性、较长的续航时间和一定的负载能力，常见类型包括多旋翼无人机（灵活悬停，适合近距离跟踪）和固定翼无人机（高速长航时，适合大范围目标跟随），在应急救援中，多旋翼无人机可在灾区上空悬停，持续跟踪地面救援队伍的通信信号；而在边境巡逻中，固定翼无人机可沿预定航线长时间飞行，跟踪移动目标。

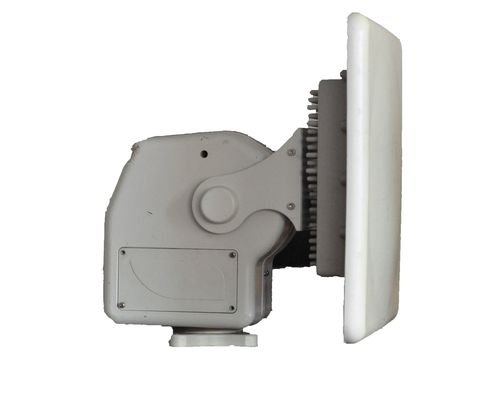

自动云台
自动云台是天线姿态调整的核心执行机构,通常采用两轴或三轴稳定结构（俯仰、方位、横滚），内置高精度电机、陀螺仪、加速度计和编码器，其核心作用是隔离无人机自身姿态变化（如颠簸、转向）对天线指向的干扰，确保天线始终稳定对准目标，当无人机在5级风下飞行时，云台可通过实时补偿将天线指向误差控制在0.1°以内，保障通信信号强度稳定。
天线系统
天线系统根据应用场景选择不同类型,常见包括：
- 全向天线：用于 omnidirectional 通信覆盖，但增益较低（通常为3-5dBi），适合近距离、多目标通信；
- 定向天线（如抛物面天线、平板天线）：增益较高（可达10-30dBi），波束窄，适合远距离点对点通信，例如与卫星或地面基站建立链路；
- 相控阵天线：通过电子控制波束指向，无机械转动部件，具有扫描速度快、可靠性高的优点，适用于高速移动目标跟踪。
跟踪算法
跟踪算法是系统的“大脑”，直接影响跟踪精度和实时性，主流算法包括：
- 基于目标检测的跟踪：通过视觉传感器（摄像头、红外热像仪）捕捉目标图像，采用YOLO、SORT等算法识别并预测目标位置，适用于可见光条件下的目标跟踪；
- 基于信号强度的跟踪：通过检测目标信号的强度（如RSSI）或到达角度（AOA），反向推算目标方位，适用于无视觉信号的场景（如卫星通信）；
- 卡尔曼滤波算法：结合目标运动模型和传感器数据，预测目标下一时刻位置，减少噪声干扰，提升跟踪稳定性；
- 深度学习算法：采用LSTM、Transformer等网络模型，学习目标运动规律，实现对复杂轨迹（如蛇形机动、突然变速）的高精度跟踪。
地面控制单元
地面控制单元（GCS）是系统的“指挥中心”，通过无线数据链与无人机实时通信，实现参数配置、任务规划、状态监控和远程控制，操作员可通过GCS设置目标类型（固定目标/移动目标）、跟踪模式（自动/手动）及通信频率，同时接收天线指向角度、信号强度、无人机电量等状态信息，确保系统安全运行。
工作流程
无人机自动跟踪云台天线的工作流程可分为初始化、目标捕获、动态跟踪和链路维护四个阶段：
-
初始化阶段：无人机起飞至指定高度和位置，地面控制单元通过GPS/北斗定位系统确定无人机坐标，并根据预设目标位置（如经纬度、卫星轨道参数）或手动输入目标信息，完成天线初始角度对准。
（图片来源网络，侵删） -
目标捕获阶段：系统启动搜索模式，通过广角摄像头或全向扫描天线在预定区域内探测目标，一旦目标信号被检测到（如视频画面中出现目标、信号强度超过阈值），算法立即计算目标相对无人机的方位角和俯仰角，驱动云台快速转动，将天线主波束对准目标，建立初始通信链路。
-
动态跟踪阶段：进入跟踪模式后，系统以100Hz以上的频率实时采集目标位置数据（视觉坐标、信号参数等），通过卡尔曼滤波等算法预测目标运动轨迹，生成云台控制指令，当目标车辆以80km/h速度行驶时，系统可提前计算转向角度，确保天线始终指向目标中心，通信中断时间小于100ms。
-
链路维护阶段：系统持续监测通信链路质量（如误码率、信号衰减率），当链路质量下降时（如目标进入遮挡区域），自动切换至备用频段或降低跟踪精度，待目标重新出现后快速恢复高质量跟踪，地面控制单元可根据无人机电量、燃料情况，自主返航或切换备用无人机，确保任务连续性。
应用场景
无人机自动跟踪云台天线的多功能性使其在多个领域发挥关键作用：
应急救援与灾害通信
在地震、洪水等灾害导致地面通信基站损毁时，无人机可搭载跟踪云台天线快速抵达灾区上空，通过自动跟踪救援队伍或临时指挥中心，建立“空中通信中继”，2025年河南暴雨救援中，某型号无人机通过跟踪地面终端，为灾区提供了稳定的4G/5G信号，覆盖范围达10公里，支持语音通话和视频回传。
边防巡逻与目标监视
在边境线或海岸线巡逻时,无人机可搭载红外跟踪云台天线，24小时监控可疑目标（如非法越境人员、走私船只），系统通过目标识别算法自动锁定目标，并实时回传位置信息至指挥中心，响应速度比传统地面巡逻提升5倍以上。
广电直播与赛事转播
在体育赛事、演唱会等场景中，无人机搭载高清摄像头和跟踪天线，可自动拍摄运动员或表演者的特写镜头，同时将实时视频信号传输至导播车，2025年冬奥会期间，某无人机系统通过跟踪滑雪运动员的轨迹，实现了4K画面的低延迟传输，直播卡顿率低于0.5%。
军事侦察与电子对抗
在军事领域,无人机可搭载相控阵跟踪天线，实现对敌方雷达、通信信号的侦察与干扰，通过实时跟踪敌方信号源，系统可生成精确的电子对抗指令，压制敌方通信或欺骗敌方雷达，为作战行动提供信息优势。
远距离通信覆盖
在偏远地区（如山区、海岛），通过无人机搭载跟踪天线与地面基站建立链路，可临时扩展通信覆盖范围，某运营商在西藏地区测试时，一架无人机搭载8米口径跟踪天线，与100公里外的基站通信，数据传输速率达1Gbps，覆盖5000平方公里无信号区域。
发展趋势
随着无人机、人工智能和通信技术的融合，无人机自动跟踪云台天线呈现以下发展趋势：
-
智能化升级：基于深度学习的多目标跟踪算法将逐步成熟，实现单机同时跟踪5-10个目标，并具备目标分类（区分车辆、人员、无人机）和行为预测（如判断目标是否偏离航线）能力。
-
轻量化与高集成度：采用碳纤维复合材料和微型化天线设计，降低系统重量（未来有望小于5kg），同时集成5G/6G通信模块、北斗短报文和AI边缘计算芯片，实现“感知-计算-通信”一体化。
-
超视距与集群协同：通过卫星通信数据链，无人机可实现超视距（大于200公里）跟踪；多架无人机通过集群算法协同工作，形成分布式跟踪网络，覆盖更大范围并提升抗毁能力。
-
抗干扰与安全性提升：采用跳频扩频、波束成形等技术，增强抗电磁干扰能力；通过区块链技术加密通信链路，防止信号被截获或篡改，保障数据安全。
相关问答FAQs
Q1：无人机自动跟踪云台天线在强风环境下如何保持跟踪精度？
A1：在强风环境下，系统主要通过三方面保障跟踪精度：一是云台采用高精度无刷电机和零 backlash 减速器，配合陀螺仪和加速度计实时感知无人机姿态变化，通过前馈补偿抵消风扰；二是跟踪算法融合多源数据（视觉+信号强度+惯导），当视觉信号受抖动干扰时，自动切换至信号强度跟踪模式作为备份；三是云台结构增加阻尼减震设计，将机械振动幅度控制在0.01°以内，确保天线指向误差始终小于0.2°。
Q2：无人机自动跟踪云台天线的续航时间通常为多久？如何延长续航？
A2：目前主流多旋无人机的续航时间约为30-60分钟，固定翼无人机可达4-8小时，续航时间受电池容量、负载重量和飞行速度影响，延长续航的方法包括：①采用高能量密度电池（如锂硫电池，能量密度达500Wh/kg）；②优化云台天线轻量化设计，减少负载重量（例如用相控阵天线替代抛物面天线，重量降低40%）；③规划高效航线（如固定翼无人机采用“盘旋跟踪”模式，减少转向能耗）；④太阳能辅助充电，在机翼表面铺设柔性太阳能电池，延长续航时间2-3倍。
