MPLS-TP 技术详解 PPT
幻灯片 1: 封面页
MPLS-TP 技术详解：构建面向未来的分组传送网 特点、优势与应用场景分析
演讲者： [您的姓名/部门]
日期： [日期]
背景建议： 使用一张现代、简洁的网络架构图,或带有数据流线条的科技感背景。
幻灯片 2: 目录/议程
** 议程
- 背景与挑战： 为什么需要 MPLS-TP？
- MPLS-TP 简介： 它是什么？
- 核心特性： OAM、保护倒换、管理
- 关键技术原理： OAM 协议详解
- 与传统技术的对比： MPLS vs. MPLS-TP vs. T-MPLS
- 应用场景： MPLS-TP 的用武之地
- 总结与展望
幻灯片 3: 1. 背景与挑战 - 为什么需要 MPLS-TP？
** 传送网的演进与挑战
-
传统网络技术的局限性：
- SDH/SONET： 成熟可靠，但带宽效率低、扩展性差、业务提供慢。
- 传统 IP/MPLS： 主要为数据业务设计，缺乏完善的面向连接的OAM和保护机制,无法满足电信级业务的高可靠性要求。
-
分组化传送网的需求：
- 业务IP化： 语音、视频、数据等业务都承载在IP上。
- 带宽需求爆炸式增长： 对网络带宽和效率提出更高要求。
- 电信级要求： 运营商需要网络具备 快速故障检测、毫秒级保护倒换、精细化的管理和运维 能力。
-
核心矛盾： 如何在享受分组网络高带宽、低成本优势的同时,获得类似SDH的电信级可靠性和可管理性？
（图片来源网络，侵删）
图表建议： 一张对比图，左侧是SDH网络，右侧是IP网络，中间用一个大问号连接，引出MPLS-TP作为解决方案。
演讲备注： 强调MPLS-TP正是为了解决这一核心矛盾而生，它是一种“融合”的产物。
幻灯片 4: 2. MPLS-TP 简介 - 它是什么？
** MPLS-TP：MPLS的传送子集
-
定义：
- MPLS-TP (Multiprotocol Label Switching - Transport Profile),即多协议标签交换传送剖面。
- 它不是一个全新的协议，而是在 IETF MPLS 和 ITU-T T-MPLS 基础上融合而成的一套技术标准。
- 它是 MPLS的一个子集，去掉了与IP路由相关的复杂功能，专门为构建 面向连接的、电信级的分组传送网 而设计。
-
核心理念：
- “伪线”思想的延伸： 像在SDH上承载TDM业务一样，在分组网络上承载各类业务,并提供端到端的连接。
- 双向、标签交换路径： 每个LSP都是双向的，并拥有全局唯一的标识符,便于管理和维护。
图表建议： 一个简单的分层图，最上层是业务（如E1, Ethernet），中间是MPLS-TP层（LSP）,底层是物理层。
演讲备注： 强调“Profile”的含义，即它是一套经过裁剪和增强的规范,而不是一个独立的协议族。
幻灯片 5: 3. 核心特性 (一) - 强大的OAM
** 运行、管理与维护 - 网络的“神经末梢”
- OAM (Operations, Administration, and Maintenance) 是MPLS-TP的灵魂,是其电信级特性的核心体现。
- 关键OAM功能：
- 故障检测：
- LSP Ping/Traceroute： 用于检测LSP的连通性和路径。
- CC (Continuity Check)： 持续发送“活包”,检测链路和LSP的连通性。
- LB (Loss Measurement)： 精确测量双向丢包率。
- 故障管理：
- AI (Alarm Indication)： 向上游节点传递故障信号,类似SDH的AIS。
- DI (Disconnect Indication)： 通知下游节点,上游已断开。
- 性能监控：
- LM (Loss Measurement)： 持续测量丢包。
- DM (Delay Measurement)： 测量单向/双向时延和抖动。
- 故障检测：
图表建议： 一个示意图，显示在MPLS-TP LSP上，每隔一段距离就有一个OAM“探测器”在工作,监控数据包的流动。
演讲备注： 解释这些OAM机制是如何让运维人员像管理SDH一样，清晰地看到网络中每一条“管道”的健康状况。
幻灯片 6: 3. 核心特性 (二) - 毫秒级保护倒换
** 快速可靠的保护倒换
-
目标： 实现电信级的 50ms 保护倒换,确保业务不中断。
-
两种主要保护模式：
- 线性保护 (Linear Protection)：
- 1+1 保护： 业务同时在工作和保护路径上传送，接收端择优接收，倒换速度快，但资源占用100%。
- 1:1 保护： 业务只在工作上传送，保护路径空闲，故障时，由发送端倒换到保护路径，资源利用率高,但倒换稍慢。
- 环网保护 (Ring Protection)：
- Wrapping (环回)： 故障点相邻节点向内环回业务，绕过故障点，倒换快,但保护范围小。
- Switching (倒换)： 故障点两端节点切断业务，通过外环重新路由，保护范围大,但倒换稍慢。
- 线性保护 (Linear Protection)：
-
触发机制： 主要由 OAM检测到故障 后触发。
图表建议： 左右两个图，分别展示1+1保护和Wrapping保护的倒换过程,用箭头清晰地标示出业务流向的变化。
演讲备注： 强调保护倒换的自动化和快速性，这是SDH的核心优势，也是MPLS-TP力图继承的关键特性。
幻灯片 7: 3. 核心特性 (三) - 精细化管理
** 简化管理，降低成本
- 管理平面： MPLS-TP简化了IP网络复杂的路由协议，引入了类似SDH的 网管系统。
- 核心特点：
- 面向连接： 管理的核心是LSP,而不是复杂的路由表。
- 分层管理： 支持分层、分域管理,便于大型网络的部署和运维。
- 配置简化： 通过网管系统进行 静态配置，建立端到端的LSP，无需运行复杂的IGP/BGP。
- 状态与性能监控： 网管系统可以实时监控LSP的OAM状态、性能指标（时延、抖动、丢包）,并提供告警。
图表建议： 一个简单的架构图，显示网管系统通过NMS接口管理多个MPLS-TP网元,每个网元内部维护着LSP数据库。
演讲备注： 解释这种管理方式如何降低了运营商对高级IP网络工程师的依赖,并使网络部署和故障定位更加直观和高效。
幻灯片 8: 4. 关键技术原理 - OAM 协议详解
** 深入理解MPLS-TP OAM
-
数据平面： 使用 MPLS报文，但标签栈为空（无 shim header）,直接承载客户层净荷。
-

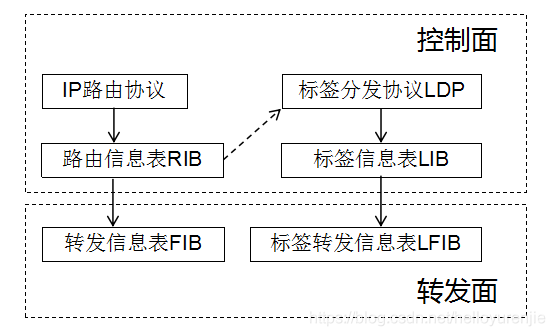

控制平面（可选）： 可以无控制平面（纯静态配置），也可以使用 LDP (Label Distribution Protocol) 或 RSVP-TE 进行信令建立。
-
OAM协议栈：
- ITU-T G.7712/Y.1711： 定义了MPLS-TP OAM的通用框架。
- IETF RFC 6423： 定义了 MPLS-TP Ping/Traceroute,用于故障检测和诊断。
- IETF RFC 6374： 定义了 双向转发检测 的通用框架，用于时延、丢包测量。
-
OAM报文特点：
- 使用特定MPLS标签 (13, 14)： 用于区分OAM报文和数据报文。
- 关联通道： 每个OAM报文都携带一个通道ID,用于标识它所监控的LSP。
图表建议： 一个数据包结构图，展示一个MPLS-TP OAM报文（如LSP Ping）的格式，包括MPLS标签、OAM类型、通道ID等字段。
演讲备注： 这里可以稍微深入技术细节，让听众明白OAM是如何“附着”在数据通道上进行工作的。
幻灯片 9: 5. 与传统技术的对比
** MPLS-TP vs. 其他技术
| 特性 | MPLS-TP | 传统MPLS | SDH/SONET | PTN (基于IP/MPLS) |
|---|---|---|---|---|
| 定位 | 电信级分组传送 | 数据承载 | 电路交换 | 分组传送 |
| OAM | 强大，电信级，双向 | 较弱，单向为主 | 强大，电信级 | 良好，但标准不一 |
| 保护倒换 | <50ms，标准完善 | 秒级，依赖路由收敛 | <50ms，成熟 | <50ms，实现灵活 |
| 管理 | 网管为主，简单 | CLI/网管，复杂 | 网管为主，非常简单 | 网管+CLI，较复杂 |
| 扩展性 | 高，分组内核 | 高，分组内核 | 低，VC级联 | 高，分组内核 |
| 成本 | 较低 | 中等 | 较高 | 中等 |
| 适用业务 | TDM, Ethernet, ATM | IP业务 | TDM, ATM | 以Ethernet为主，兼顾TDM |
图表建议： 直接使用这个表格,可以加粗关键对比项。
演讲备注： 总结MPLS-TP的优势在于它完美平衡了“分组效率”和“电信级可靠性”，是SDH和IP/MPLS之间的最佳“桥梁”。
幻灯片 10: 6. 应用场景
** MPLS-TP 的用武之地
-
移动回传网络：
- 场景： 连接基站 和基站控制器/核心网。
- 需求： 传输S1/X2接口的流量，要求低时延、低抖动、高可靠性和精确的OAM。
- 优势： MPLS-TP能很好地满足这些要求，成为4G/5G时代的主流回传技术之一。
-
城域以太网：
- 场景： 为企业客户提供专线服务（如E-Line, E-LAN）。
- 需求： 提供类似SDH的专线质量保证，包括带宽保证、时延/抖动/丢包指标和快速保护。
- 优势： 以分组方式提供高性价比的专线服务。
-
核心/汇聚层传送：
- 场景： 在城域网或骨干网中,作为SDH的替代或补充。
- 需求： 高效汇聚大量业务,并提供端到端的可靠连接。
- 优势： 提供比SDH更高的带宽利用率和更灵活的业务调度能力。
图表建议： 一个网络拓扑图，展示MPLS-TP网络在移动回传和企业专线中的具体应用位置。
演讲备注： 结合实际案例，说明MPLS-TP如何解决这些场景中的具体痛点。
幻灯片 11: 7. 总结与展望
** 总结与展望
-
- MPLS-TP是 MPLS和T-MPLS融合 的产物,是面向连接的电信级分组传送技术。
- 其核心价值在于通过 强大的OAM、快速的50ms保护倒换和简化的网管，实现了 “IP的效率，SDH的可靠”。
- 它是运营商从传统SDH网络向全IP网络演进过程中的 关键一步。
-
展望：

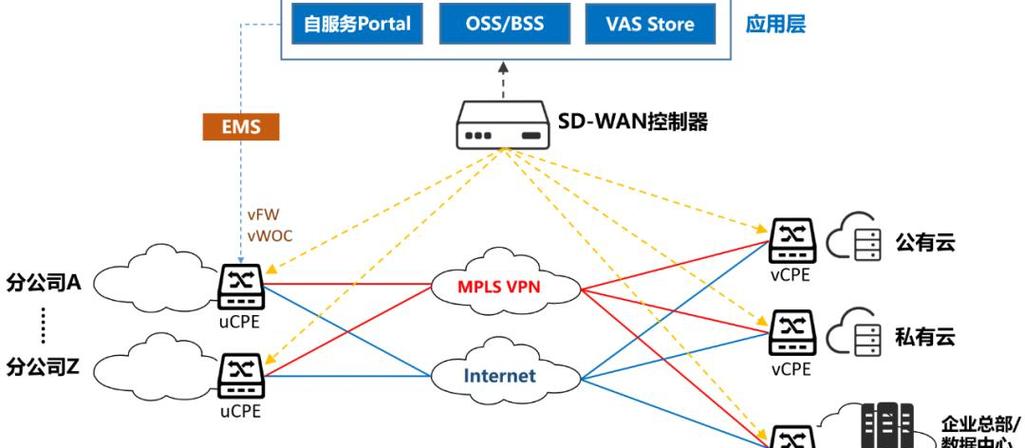

- SDN的融合： MPLS-TP正在与 软件定义网络 结合，通过集中控制器实现更灵活的LSP建立、流量调度和OAM管理,进一步提升网络的智能化水平。
- 持续演进： 标准仍在不断完善，以更好地支持5G切片、FlexE等新业务需求。
- 长期地位： 在可预见的未来，MPLS-TP及其演进技术（如与SDN结合的方案）仍将是构建高可靠分组传送网的重要选择。
图表建议： 一张图，左侧是“传统SDH”，中间是“MPLS-TP”，右侧是“SDN + MPLS-TP”,用箭头表示演进方向。
演讲备注： 结尾要充满信心，强调MPLS-TP技术的生命力和其在未来网络架构中的重要性。
幻灯片 12: Q&A
提问与交流 感谢聆听！欢迎提问。
背景建议： 简洁的公司Logo或背景图。
希望这份详细的大纲能帮助您制作出一份出色的MPLS-TP技术PPT！
