核心概念：OptiTrack 是什么？

要明确 OptiTrack 是一个光学运动捕捉系统，而不是一个直接的通信系统，它的核心功能是高精度、实时地追踪空间中特定标记点的位置和姿态。

（图片来源网络，侵删）

OptiTrack 与无人机的“通信”并不是指像 Wi-Fi 或蓝牙那样直接发送控制指令，它更像是一个“眼睛”，负责“看”清楚无人机在哪里、朝向如何，然后将这些信息“告诉”一个中央控制计算机，这个计算机再根据无人机的实时状态，计算出控制指令,并通过无线方式发送给无人机。

整个流程可以概括为：OptiTrack 监测 -> 数据传输 -> 中央计算 -> 无线控制 -> 无人机执行。

通信链路详解

整个系统由硬件和软件两部分组成,形成了一个完整的闭环控制链路。

硬件组成

OptiTrack 系统端:
（图片来源网络，侵删）
- 摄像头: 多个高速红外摄像头，分布在空间的不同位置,形成一个捕捉空间。
- 红外发射器: 安装在摄像头周围,向空间发射人眼不可见的红外光。
- 无人机端标记: 这是关键，通常在无人机上安装一个或多个特殊的反光标记，
  - 被动标记: 最常见的是球形反光标记,能高效反射摄像头的红外光。
  - 主动标记: 自身带有红外LED灯，主动发光，不受环境光影响,信号更强。
- 校准架: 用于精确标定所有摄像头之间的相对位置和空间坐标系。
无人机端:
- 无人机本身: 如 DJI 的 Matrice 或 Mavic 系列，或其他支持 SDK 开发的无人机。
- 无线通信模块: 通常是数传电台，这是一种专门用于传输数据的无线电模块，比 Wi-Fi 更稳定、延迟更低、距离更远,它负责接收来自地面站的控制指令。
地面站/中央控制计算机:
- 高性能计算机: 运行 OptiTrack 的核心软件 NatNet。
- 无线数传地面端: 连接到计算机,将计算好的控制指令发送给无人机。
- (可选) 手控遥控器: 用于手动起飞、紧急停止或在自动模式外进行干预。

软件与数据流

这是“通信”的核心，遵循 NatNet 协议。

OptiTrack 软件 (e.g., Motive):

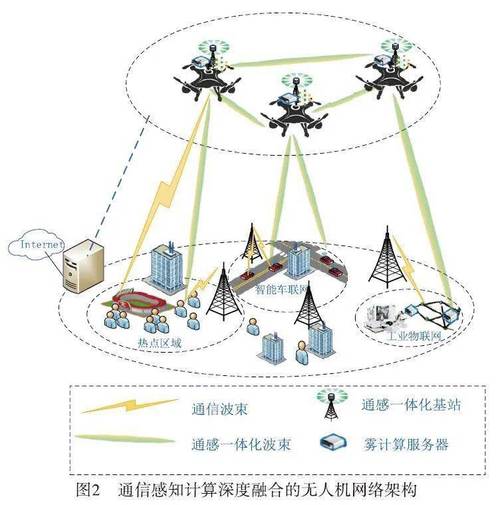

（图片来源网络，侵删）
1. 捕捉: 多个摄像头同时捕捉带有标记的无人机,每个摄像头从自己的视角看到标记点。
2. 数据融合: Motive 软件接收到所有摄像头的图像数据，通过三角测量法计算出标记点在世界坐标系 中的精确 3D 坐标和 6DOF（位置 x, y, z 和姿态 roll, pitch, yaw）。
3. 数据打包: Motive 将无人机的位置和姿态数据打包成 UDP 数据包，这个数据包包含了时间戳、无人机ID、位置、速度、加速度等信息。
4. 数据发送: Motive 通过局域网，将这些 UDP 数据包广播或单播到指定的中央控制计算机的 IP 地址和端口。
中央控制计算机:
1. 数据接收: 运行一个自定义的应用程序（通常用 Python, C++, MATLAB 等编写），监听来自 Motive 的指定端口，接收 UDP 数据包。
2. 状态估计: 解析数据包，获取无人机当前的实时状态（位置、姿态等）。
3. 控制算法: 这是大脑，控制程序会将无人机的当前状态与期望状态（悬停在某个坐标点、沿着预定航线飞行）进行比较，然后计算出需要施加的控制量（如油门、滚转、俯仰、偏航的指令）。
4. 指令发送: 控制程序将计算出的指令打包成无人机能够识别的格式（通过 DJI SDK 或 PX4/MAVLink 协议），然后通过连接在计算机上的数传电台,以无线方式发送给无人机。
无人机端:
1. 指令接收: 无人机上的数传电台接收到来自地面站的无线指令。
2. 指令执行: 飞控系统解码指令，并相应地调整电机的转速，改变飞行姿态和位置,从而精确地执行中央计算机的命令。

关键技术细节

NatNet 协议: 这是 NaturalPoint 公司（OptiTrack 的开发者）定义的通信协议，它基于 UDP，非常轻量，专为低延迟、高频率的数据传输设计，开发者可以通过 NatNet SDK 方便地集成 OptiTrack 数据。
延迟: 这是整个系统最重要的性能指标之一，从 OptiTrack 捕捉到无人机，到无人机做出反应，整个延迟链路必须尽可能短（通常要求低于 50ms，甚至更低），这取决于摄像头帧率、网络传输速度、计算机处理速度和数传延迟。
坐标系: 必须明确定义坐标系。
- OptiTrack 世界坐标系: 由 Motive 软件在标定时确定。
- 无人机坐标系: 以无人机重心为原点，前、右、下为正方向。
- 控制算法必须在统一的坐标系下进行计算，通常会将 OptiTrack 的世界坐标系作为基准。
标记数量与布局: 为了精确获取无人机的 6DOF 姿态，至少需要 3 个不共线的标记点，标记点在无人机上的布局（构成一个等边三角形）会影响姿态解算的精度和稳定性。

应用场景

这种高精度闭环控制系统主要应用于对精度和稳定性要求极高的场景：

室内精准导航与定位: GPS 在室内或室内外混合环境中信号不佳或不可用，OptiTrack 可以提供厘米级甚至毫米级的定位，是实现无人机在仓库、工厂、博物馆等室内环境自主飞行的关键。
无人机集群协同控制: 多架无人机需要以极高的精度编队飞行（如表演、协同作业），OptiTrack 可以实时追踪所有无人机，中央计算机可以精确控制每架无人机的位置，避免碰撞,实现复杂的队形变换。
动态目标跟踪: 让无人机精确跟踪一个移动的目标（如一个人、一辆车），OptiTrack 追踪目标的位置,无人机则实时调整自身位置以保持对目标的锁定。
算法研究与验证: 在学术和工业研究中，用于验证新的导航算法、控制算法或 SLAM（即时定位与地图构建）算法的性能，OptiTrack 提供了“地面真实值”,可以用来评估算法的精度和鲁棒性。
影视特效拍摄: 在摄影棚内，无人机需要按照精确的轨迹飞行，以实现完美的镜头语言，OptiTrack 可以确保无人机重复飞过同一路径,且位置精准。

方面	描述
通信本质	非直接控制，而是高精度状态反馈，OptiTrack 是“眼睛”，负责感知；中央计算机是“大脑”，负责决策；无线数传是“神经”，负责传递指令。
数据流向	OptiTrack (监测) -> NatNet (UDP) -> 中央计算机 (计算) -> 数传电台 (无线) -> 无人机 (执行)。
核心优势	高精度、低延迟、无累积误差，相比于 GPS 或视觉 SLAM，OptiTrack 提供的是基于外部固定参考系的绝对位置，非常稳定可靠。
主要挑战	成本高、部署复杂、对环境有一定要求（需要无遮挡的捕捉空间）、整个系统的延迟优化要求高。
适用领域	室内自主飞行、集群控制、高精度跟踪、科研实验等对定位精度有严苛要求的场景。
