封装技术的演进：从“打线”到“打孔”
半导体封装的目的是将脆弱的裸芯片与外部世界连接起来,并提供保护、散热和电气连接，这个过程经历了几个主要阶段：
（图片来源网络，侵删）
-
第1代: 引线键合
- 方式：像用极细的电线（金线或铜线）将芯片上的焊盘和封装基板上的引脚连接起来，这是最传统、最常见的技术。
- 缺点：信号传输距离长、速度慢；占用芯片面积大；难以实现高密度集成。
-
第2代: 倒装焊
- 方式：将芯片翻转过来，像盖印章一样，将芯片底部的焊球直接对准并焊接到基板上。
- 优点：比引线键合更短、更密集的连接，电气性能和散热性更好。
- 缺点：芯片和基板之间仍然是二维平面连接，堆叠芯片需要“并排”放置，占用面积大。
-
第3代: 2.5D/3D 封装 (引入TSV前)
- 为了解决面积问题，人们开始尝试将多个芯片垂直堆叠起来，这就是3D封装的雏形。
- 早期的3D封装：使用“微凸块”将芯片一层一层地像叠积木一样粘合起来，这种方式被称为“堆叠封装”。
- 问题：芯片之间的连接路径（微凸块）很长，信号延迟严重，功耗高，散热也成了大问题，它只是物理上的“堆叠”，电气性能并未得到质的提升。
正是在这种背景下，TSV技术应运而生，它成为了实现真正高性能3D封装的钥匙，从而开启了第4代封装的时代。
（图片来源网络，侵删）
什么是硅通孔技术？

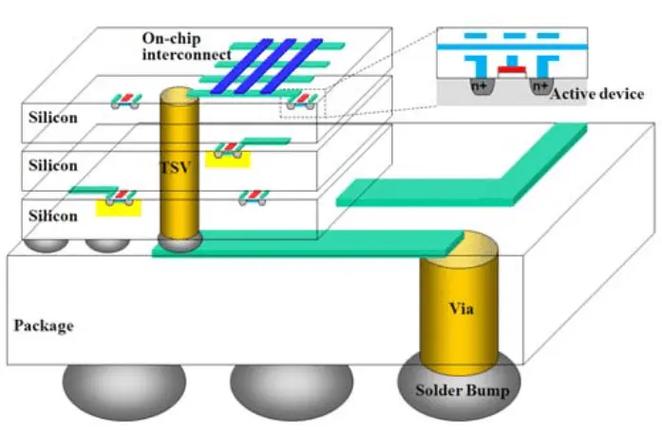

TSV (Through-Silicon Via)，中文全称硅通孔技术，是一种在芯片（硅晶圆）内部直接蚀刻出微型深孔，并在孔内填充导电材料（通常是铜），从而在芯片的正面和背面建立电气连接的技术。
一个简单的比喻：
- 传统封装 (引线键合/倒装焊)：就像在城市里盖房子，所有道路（连接线）都建在地面（基板）上，绕着房子走，距离很长。
- TSV技术：就像是在房子（芯片）内部直接挖了一部电梯（通孔），从一楼（正面）直达地下室（背面），极大地缩短了通行距离和所需时间。
TSV的核心优势
TSV之所以如此重要,是因为它带来了革命性的性能提升：
-
极高的带宽和更低的延迟
（图片来源网络，侵删）- 原理：TSV直接贯穿硅芯片，连接路径极短（微米级），而传统封装的连接路径是毫米级甚至更长。
- 效果：信号传输速度大幅提升，延迟显著降低，这对于高速计算、AI、5G/6G等对实时性要求极高的应用至关重要。
-
极致的集成度
- 原理：TSV使得芯片可以真正地在垂直方向上堆叠，而不是在平面上并排排列。
- 效果：在相同面积内，可以集成更多的功能单元（如CPU、GPU、内存、传感器等），实现“异构集成”（Heterogeneous Integration），这大大缩小了最终产品的尺寸。
-
更低的功耗
- 原理：连接路径缩短，意味着信号传输过程中因电阻和电容造成的能量损耗（RC延迟）大大减少。
- 效果：整个系统的功耗降低，对于移动设备和数据中心等对能效比要求苛刻的场景意义重大。
-
卓越的散热性能
- 原理：TSV孔本身（尤其是填充铜后）是极好的热导体，可以将芯片产生的热量直接从热源（晶体管）快速导出到封装的散热基板或背面散热器。
- 效果：解决了高密度堆叠芯片的散热瓶颈，使芯片能够以更高的频率稳定运行。
TSV的主要应用领域
TSV技术是现代尖端科技的基石,其应用主要集中在以下领域：
-
高性能计算 和人工智能
- 应用：将高带宽内存（如HBM）与GPU、CPU等计算芯片通过TSV技术堆叠在一起，形成HBM内存模组，这极大地提升了AI训练和推理的数据吞吐量，是ChatGPT等大模型背后的关键技术之一。
-
移动设备
- 应用：在智能手机中，将图像传感器（CIS）和处理器芯片堆叠，可以制造出更薄、性能更强的摄像头模块。
-
先进存储器
- 应用：除了HBM，TSV还用于制造3D NAND闪存，通过将多层存储单元垂直堆叠，实现了TB级别的超大容量存储。
-
MEMS/传感器
- 应用：将微机电系统的传感器与配套的ASIC控制芯片集成在一起，实现更小、更智能的传感器模块。
-
光电集成
- 应用：将硅光子芯片与电子芯片通过TSV集成，用于光通信、激光雷达等领域。
TSV面临的挑战
尽管优势巨大,TSV技术的制造工艺极其复杂，成本高昂，并面临诸多挑战：

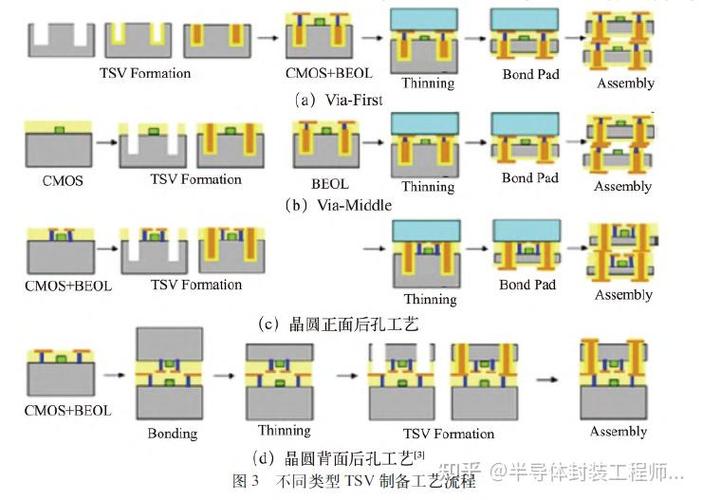

- 高成本：TSV需要在晶圆制造阶段就进行，工艺步骤繁多（深孔刻蚀、绝缘层沉积、 barrier/seed层沉积、铜电镀、化学机械抛光等），良率控制难度大，导致其成本远高于传统封装。
- 热管理：虽然TSV有助于散热，但高密度堆叠会产生巨大的热量，如何将热量高效地从整个三维结构中导出，仍然是一个复杂的设计难题。

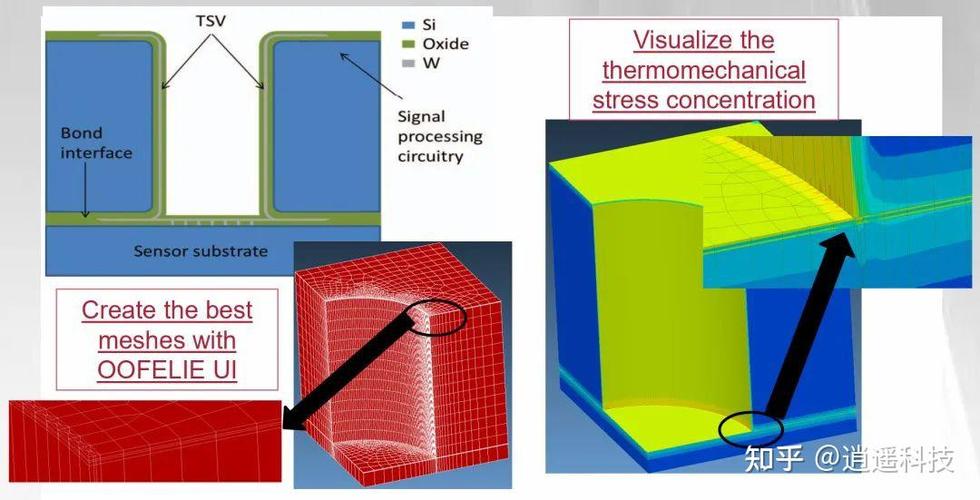

- 可靠性：不同材料（硅、铜、焊料）之间的热膨胀系数不同，在温度循环过程中会产生应力，可能导致TSV或芯片开裂，影响长期可靠性。
- 测试与修复：如何在三维堆叠结构中有效地测试每个芯片和每条TSV连接，并在发现故障后进行修复，是业界持续攻克的难题。
硅通孔技术是第4代封装技术的核心驱动力。 它通过在芯片内部建立“垂直高速公路”，彻底改变了芯片间连接的方式，实现了从“平面集成”到“立体集成”的跨越，它所带来的高性能、高带宽、低功耗和小尺寸等优势，使其成为支撑人工智能、5G通信、高性能计算和先进存储等下一代信息技术发展的关键基石，尽管面临成本和工艺的挑战，但随着技术的不断成熟和规模化应用，TSV必将在未来的半导体产业中扮演越来越重要的角色。
