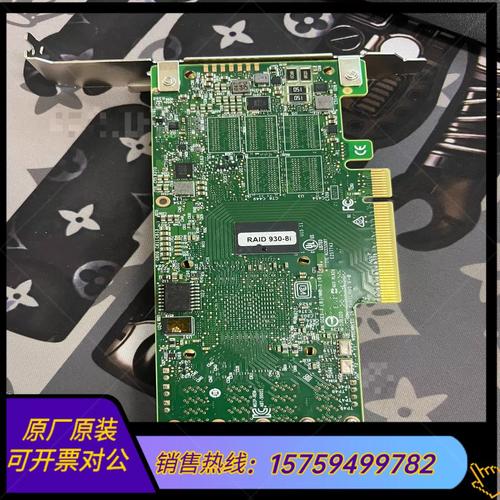

阵列卡Flash技术是现代数据中心和企业级存储系统的核心支撑技术，通过优化闪存介质的管理与访问效率，显著提升了存储性能、可靠性和智能化水平，其核心在于将传统机械硬盘的机械运动部件替换为NAND Flash芯片，并通过专用控制器和固件算法实现对闪存的精细化控制，从而满足高并发、低延迟、高耐用的存储需求。

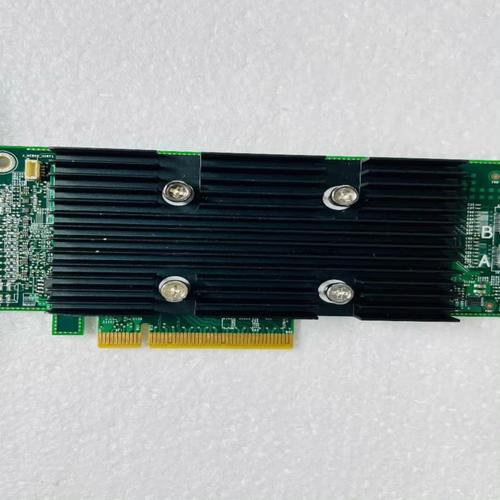

从技术架构来看，阵列卡Flash技术可分为三个关键层次，首先是物理层，采用多层单元（MLC）、三层单元（TLC）、四层单元（QLC）等NAND Flash类型，通过不同存储密度和耐久性设计平衡成本与性能，其次是控制层，集成专用ASIC芯片，负责坏块管理、磨损均衡、垃圾回收等核心功能，确保闪存介质的长寿命和稳定性，最后是接口层，支持SAS、SATA、PCIe等标准，实现与服务器或存储系统的高效数据交互，企业级阵列卡通常采用PCIe 4.0/5.0接口，提供高达数十GB/s的传输带宽，满足AI、大数据等场景的带宽需求。
在性能优化方面，阵列卡Flash技术引入了多项创新机制，磨损均衡算法通过动态分配写入次数，避免特定单元过度损耗；垃圾回收机制在后台整理无效数据，减少写入放大；SLC缓存技术将部分TLC/QLC空间模拟为SLC，提升随机读写性能，支持NVMe over Fabrics（NVMe-oF）协议的阵列卡可实现端到端低延迟通信，进一步优化存储网络效率，以全闪存阵列为例，采用智能分层技术的阵列卡可根据数据访问频率自动调整数据布局，热数据存储于高性能SLC缓存，冷数据迁移至高密度QLC介质,实现性能与容量的最佳平衡。

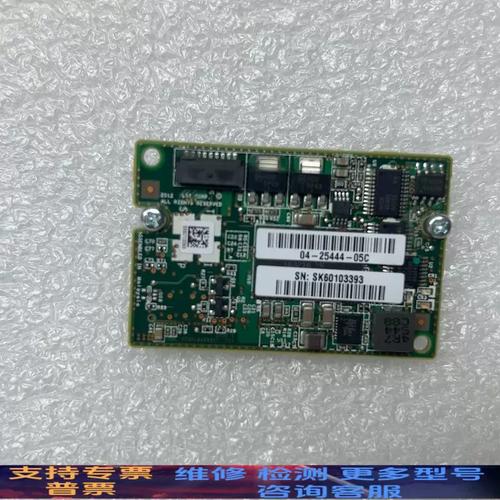

可靠性保障是阵列卡Flash技术的另一核心，通过ECC（错误纠正码）技术实时修复单比特错误，结合端到端数据保护机制防止传输错误；掉电保护（PLP）功能在意外断电时将缓存数据安全写入闪存，避免数据丢失；RAID技术（如RAID 5/6/TP）提供多副本冗余，确保硬件故障时的数据完整性，部分高端阵列卡还支持预测性分析，通过监控NAND单元的健康状态（如P/E循环次数、保留块比例），提前预警潜在故障,实现主动维护。
为更直观展示不同NAND类型在阵列卡中的应用特性,可参考以下对比：
| 特性 | SLC | MLC | TLC | QLC |
|---|---|---|---|---|
| 单单元容量 | 1 bit/cell | 2 bits/cell | 3 bits/cell | 4 bits/cell |
| 写入寿命 | 10万次+ | 1万次+ | 3000-5000次 | 1000-3000次 |
| 性能 | 极高 | 高 | 中等 | 中低 |
| 成本 | 极高 | 高 | 中等 | 低 |
| 适用场景 | 高频交易、数据库 | 企业核心业务 | 通用企业级 | 归档、冷数据 |
相关问答FAQs
Q1：阵列卡Flash技术与普通SSD有何区别？
A1：阵列卡Flash技术是面向企业级存储的解决方案，通常采用多芯片并行、RAID冗余、高性能接口（如PCIe 5.0），并支持高级管理功能（如磨损均衡、掉电保护），而普通SSD多用于单设备存储，功能相对简单，接口以SATA为主，可靠性设计较低，阵列卡可管理多个SSD组成存储池,提供更高的扩展性和数据保护能力。
Q2：如何提升阵列卡Flash技术的使用寿命？
A2：可通过以下方式延长寿命：1）采用SLC缓存或DRAM缓存减少直接写入次数；2）启用磨损均衡算法，确保数据均匀分布；3）定期进行固件升级，优化垃圾回收策略；4）控制工作温度（建议在0-70℃），避免高温加速NAND老化；5）使用RAID技术实现数据冗余,减少因单元损坏导致的数据丢失风险。
