可穿戴设备 芯片技术

可穿戴设备作为连接人与数字世界的重要载体,近年来在消费电子、医疗健康、运动健身等领域快速渗透,其核心发展离不开芯片技术的持续突破,从早期的单一功能计步器,到如今集健康监测、智能交互、移动支付于一体的智能手表、耳机、眼镜等形态,芯片技术的进步不仅推动了可穿戴设备性能的提升,更拓展了其应用边界,使其成为物联网时代的关键入口。

可穿戴设备 芯片技术-图1
(图片来源网络,侵删)

芯片技术是可穿戴设备的“大脑”与“心脏”,其性能直接决定了设备的功耗、算力、连接能力及智能化水平,在硬件层面,可穿戴设备的芯片系统通常包含主控芯片、传感器芯片、无线连接芯片和电源管理芯片四大核心模块,主控芯片作为数据处理中枢,负责运行操作系统、执行应用程序指令,其性能强弱直接影响多任务处理能力和响应速度,早期可穿戴设备多采用低功耗微控制器(MCU),如ARM Cortex-M系列,仅能满足基础功能需求;而近年来,随着应用场景复杂化,集成CPU、GPU、NPU的多核应用处理器(AP)逐渐普及,如高通骁龙Wear系列、苹果S系列芯片,已支持AI计算、高清视频播放等高性能任务,使设备从“功能型”向“智能型”跨越。

传感器芯片是可穿戴设备感知物理世界的“神经末梢”,其精度与集成度直接决定健康监测等核心功能的可靠性,传统可穿戴设备多搭载单一加速度计或光学心率传感器,而当前主流芯片已实现多传感器融合,例如集成PPG(光电容积描记)心率传感器、血氧传感器、ECG(心电图)传感器、温度传感器等,部分高端芯片甚至支持血糖、血压等无创监测技术的探索,博世、意法半导体等厂商推出的传感器芯片,通过微型化设计和算法优化,可在毫瓦级功耗下实现高精度数据采集,为健康管理提供实时、连续的生理参数支持。

无线连接芯片是可穿戴设备与外界交互的“桥梁”,其性能影响数据传输效率与设备协同能力,蓝牙、Wi-Fi、NFC(近场通信)是可穿戴设备的基础连接方式,而5G、UWB(超宽带)等新技术的引入进一步拓展了应用场景,UWB芯片可实现厘米级定位精度,使智能手表支持精准查找、无感支付等功能;5G芯片则让可穿戴设备独立上网、实时传输高清视频成为可能,推动远程医疗、应急救援等场景落地,联发科、高通等厂商推出的集成化连接芯片,将多种通信协议集成于单一芯片,既降低了功耗,又缩小了设备体积,契合可穿戴设备对小型化的极致追求。

电源管理芯片是可穿戴设备的“能量管家”,其效率直接决定设备的续航能力,可穿戴设备受限于体积和佩戴舒适性,电池容量通常有限,因此低功耗设计成为芯片技术的核心方向,主控芯片采用先进制程(如7nm、5nm)和异构计算架构,在提升算力的同时降低动态功耗;电源管理芯片通过动态电压调节、多电源域管理、休眠模式切换等技术,精准控制各模块能耗,德州仪器推出的超低功耗电源管理芯片,支持多路电源转换与电量监测,可将设备续航时间延长30%以上,解决用户“续航焦虑”。

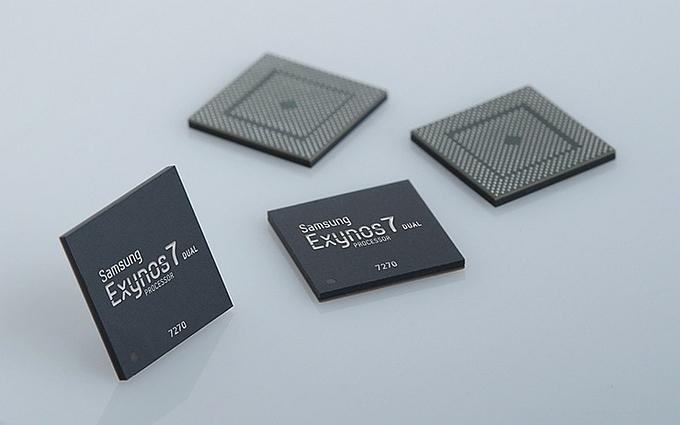

可穿戴设备 芯片技术-图2
(图片来源网络,侵删)

软件与算法层面的创新同样关键,芯片厂商与设备厂商深度合作,将AI算法嵌入芯片的NPU或专用处理单元,实现本地化智能,通过AI算法分析心率变异性(HRV)数据,可实时预警压力水平或心律失常风险;结合运动姿态传感器数据,AI算法能精准识别跑步、游泳、骑行等运动模式,并提供个性化运动建议,这种“芯片+算法”的协同优化,不仅提升了数据处理效率,还降低了对云端计算的依赖,进一步降低了功耗。

芯片技术的标准化与生态化建设也加速了可穿戴设备的发展,主流芯片厂商如高通、苹果、华为等均开放芯片平台,提供硬件接口、软件开发工具包(SDK)和算法模型,吸引第三方开发者加入,推动应用生态繁荣,高通的Snapdragon Wear平台支持Android Wear和RTOS系统,兼容多种健康监测应用,使设备厂商能快速推出差异化产品。

可穿戴设备芯片技术仍面临挑战:一是功耗与性能的平衡,如何在提升算力的同时控制发热和能耗;二是微型化与集成度的矛盾,多传感器融合导致芯片设计复杂度增加;三是数据安全与隐私保护,生理数据的采集与传输对芯片的安全性能提出更高要求,随着制程工艺的进一步突破(如3nm芯片)、新材料的应用(如柔性芯片)以及边缘计算技术的发展,可穿戴设备芯片将向更低功耗、更高集成度、更强智能化方向演进,推动设备在医疗诊断、情感交互、环境感知等领域的深度应用,真正成为人体的“数字分身”。

相关问答FAQs

Q1:可穿戴设备芯片为何强调低功耗设计?
A1:可穿戴设备通常依赖小型电池供电,且需长时间佩戴,续航能力是用户体验的核心指标之一,低功耗设计通过优化芯片架构(如采用异构计算)、制程工艺(如先进7nm/5nm制程)和电源管理技术(如动态电压调节、多电源域控制),在保证性能的同时最大限度降低能耗,延长设备续航时间,低功耗MCU在待机状态下功耗可低至微瓦级,而高性能AP则通过智能调度算力,仅在需要时激活高功耗模块,从而平衡性能与续航。

Q2:可穿戴设备的多传感器融合芯片有哪些优势?
A2:多传感器融合芯片将加速度计、陀螺仪、心率传感器、血氧传感器等多种功能集成于单一芯片,优势在于:一是提升数据精度,通过算法交叉校准减少单一传感器误差(如结合加速度计和陀螺仪数据优化运动姿态识别);二是降低设备体积与成本,避免多芯片堆叠带来的空间占用和物料成本增加;三是实现实时本地化处理,无需将原始数据上传云端即可完成健康监测、运动识别等任务,降低功耗并保护用户隐私,集成ECG和PPG传感器的芯片可同步监测心率和心电信号,提升心血管疾病预警的准确性。
