传感器及其信号调理技术是现代电子系统中不可或缺的核心组成部分，传感器作为感知外界信息的“五官”，能将温度、压力、湿度、位移、光强等物理量或化学量转换为电信号，但这些原始信号往往存在幅值弱、噪声大、非线性等问题，无法直接被微处理器或采集系统使用，信号调理技术则通过对原始信号进行放大、滤波、隔离、线性化、模数转换等处理，将其转化为标准、稳定、可用的信号，从而确保系统测量的准确性和可靠性，本文将从传感器的基本原理、常见类型及信号调理的关键技术展开详细分析。

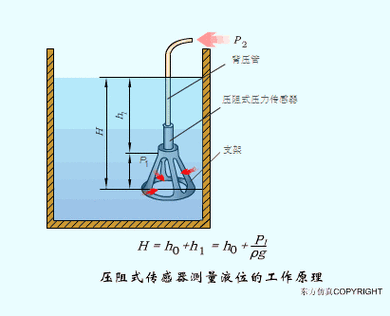

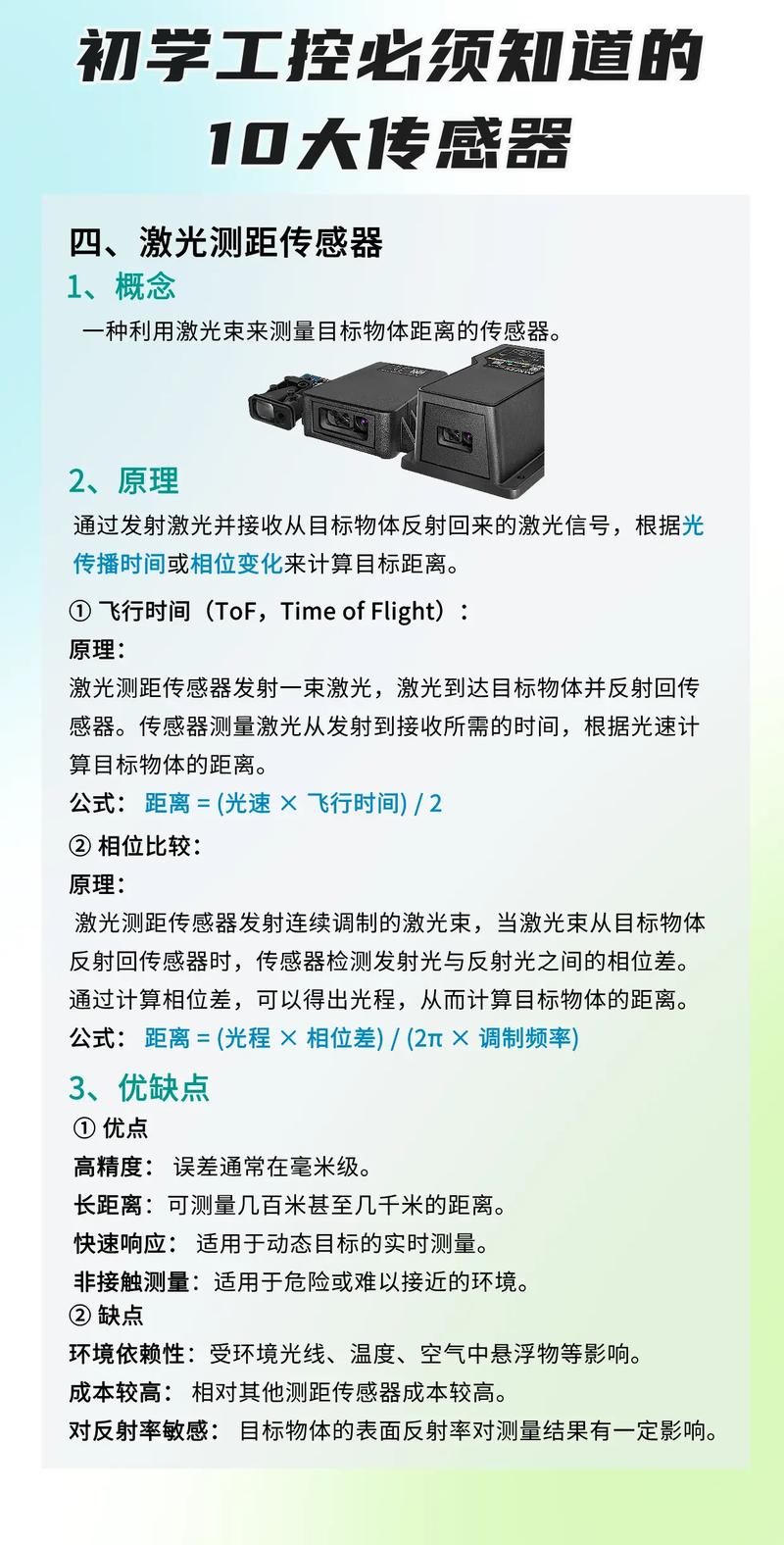

传感器的工作原理基于物理、化学或生物效应，通过敏感元件将待测量的非电学量转换为电学量，根据检测对象的不同，传感器可分为物理传感器、化学传感器和生物传感器，物理传感器利用物理效应检测物理量，如热电偶利用塞贝克效应测量温度，应变片利用电阻应变效应测量力或压力，光电传感器利用光电效应检测光强；化学传感器通过化学反应检测气体成分、浓度等，如气敏传感器通过电阻变化检测可燃气体；生物传感器则利用生物活性材料（如酶、抗体）识别待测物质，如血糖仪通过葡萄糖氧化酶反应测量血糖浓度，不同传感器的输出信号形式各异，常见的有电压信号（如热电偶的毫伏级输出）、电流信号（如4-20mA工业标准信号）、电阻变化（如热电阻、应变片）、电容变化（如湿度传感器）或频率信号等，这些信号的幅值通常在毫伏至几伏之间，易受环境干扰,因此必须经过信号调理才能满足后续处理需求。
信号调理技术是连接传感器与数据处理系统的桥梁，其核心任务包括放大、滤波、隔离、线性化和模数转换等环节，放大环节是信号调理的首要步骤，由于传感器输出信号幅值较小，需使用运算放大器（Op-Amp）或仪表放大器（Instrumentation Amplifier, INA）进行增益调整，仪表放大器因其高共模抑制比（CMRR）、低噪声和低温漂特性，常用于微弱信号放大，例如在医疗设备中，生物电信号（如心电图ECG）幅值仅微伏至毫伏级，需通过仪表放大器放大至伏级范围，滤波环节旨在消除信号中的噪声和干扰，根据噪声频率特性选择低通、高通、带通或带阻滤波器，工业现场中传感器信号常受50Hz工频干扰，可通过带阻滤波器或数字滤波算法（如IIR、FIR滤波器）抑制；而温度传感器信号变化缓慢，需通过低通滤波器滤除高频噪声，隔离技术通过光电耦合或变压器耦合，切断传感器与后端电路之间的电气连接，避免共模电压和地线干扰，尤其在高压、强电磁环境中（如电力系统监测），隔离放大器（如ISO124）能确保信号传输的安全性，线性化处理针对传感器的非线性特性（如热敏电阻的负温度系数、热电偶的非线性热电势），通过硬件电路（如对数放大器）或软件算法（如查表法、多项式拟合）进行补偿，使输出信号与待测量呈线性关系，提高测量精度，模数转换器（ADC）将调理后的模拟信号转换为数字信号，供微处理器处理，ADC的分辨率（如12位、16位）和采样率需根据信号带宽和精度要求选择，例如音频信号采样率需≥44.1kHz,而温度信号采样率可低至1Hz。
信号调理电路的设计需综合考虑传感器特性、噪声环境和系统精度要求，以应变片压力传感器为例，其输出为毫伏级差分信号，易受导线电阻和温度影响，典型调理流程包括：首先采用仪表放大器（如AD620）进行100倍放大，提高信号幅值；其次通过二阶有源低通滤波器（截止频率10Hz）抑制高频噪声；再通过恒流源供电消除导线电阻误差，并进行温度补偿（如使用热敏电阻进行实时校准）；最后经16位ADC（如ADS1115）转换为数字信号，由MCU通过SPI接口读取数据，整个过程中，需注意电源噪声抑制（如使用LDO稳压）、PCB布局抗干扰（如模拟地与数字地分离、信号线短而直）以及校准（如零点校准和满量程校准）等细节,以优化系统性能。
在实际应用中，信号调理技术面临诸多挑战，一是噪声抑制，尤其在工业环境中，电磁干扰（EMI）和射频干扰（RFI）可能导致信号失真，需通过屏蔽、接地滤波和差分传输等技术降低噪声；二是温度漂移，传感器和调理电路的参数随温度变化，需采用温度补偿算法（如最小二乘法拟合温度-输出曲线）或硬件补偿（如热敏电阻网络）；三是宽动态范围适应，某些传感器（如加速度计）需同时检测微小振动和强冲击，需通过可编程增益放大器（PGA）动态调整增益；四是低功耗设计，在物联网（IoT）节点中，传感器常由电池供电，需选用低功耗调理芯片（如MAX44246）和间歇采样策略延长续航时间，随着集成技术的发展，传感器信号调理模块趋向于高度集成化，如ADI公司的AD8232集成了ECG信号放大、滤波和导联脱落检测功能，简化了医疗设备设计；而TI的ADS1299则支持24位ADC和8通道同步采集,适用于多参数生理信号监测。
传感器及其信号调理技术的发展趋势主要体现在智能化、微型化和网络化，智能化方面，嵌入式微控制器（如ARM Cortex-M系列）在调理模块中集成数字信号处理（DSP）功能，实现实时噪声抑制、非线性补偿和自校准；微型化方面，MEMS技术与调理电路集成（如博世的BMA400加速度传感器内置ADC和滤波器），使传感器尺寸缩小至毫米级；网络化方面，通过无线传输模块（如蓝牙、LoRa）将调理后的信号直接上传至云平台，构建物联网感知层，这些技术进步推动了传感器在消费电子、工业自动化、医疗健康、环境监测等领域的深度应用，例如智能手机中的传感器组合（加速度计、陀螺仪、环境光传感器）通过信号调理实现姿态识别和自动亮度调节，工业4.0中高精度压力传感器通过调理技术实现设备预测性维护,可穿戴医疗设备通过低功耗调理模块实现实时健康监测。
相关问答FAQs：
-
问：为什么传感器信号必须经过调理才能被微处理器处理？
答：传感器输出的原始信号通常幅值较小（如毫伏级）、易受噪声干扰，且可能存在非线性特性或共模电压问题，微处理器只能处理数字信号，且对输入信号的幅值范围和抗干扰能力有要求，信号调理通过放大、滤波、隔离、线性化和模数转换等步骤，将原始信号转化为幅值合适、噪声低、线性度好且符合ADC输入范围的数字信号，确保系统测量的准确性和可靠性，热电偶输出的微弱热电势需放大并冷端补偿后，才能被ADC准确采集。 -
问：在信号调理电路设计中，如何抑制共模干扰？
答：共模抑制主要从电路设计和接地策略两方面入手，硬件上，采用仪表放大器（INA）因其高共模抑制比（100dB）能有效抑制共模信号；使用差分信号传输（如RS-485接口）代替单端信号，减少导线间耦合的干扰，接地设计上，实现“一点接地”，避免地线环路电流引入共模电压，并将模拟地（AGND）与数字地（DGND）通过磁珠或零欧电阻连接，防止数字噪声窜入模拟电路，在传感器与调理电路间加入隔离放大器或光电耦合器，可切断电气连接，彻底消除共模干扰,尤其在高压或强电磁环境中效果显著。
