lm1875t是一款由美国国家半导体公司（现属德州仪器）推出的经典音频功率放大器集成电路，因其简洁的设计、优异的性能和高性价比，在音频DIY领域和中小功率音响系统中广受欢迎，以下从多个维度详细解析其技术参数,帮助用户全面了解这款芯片的特性。
基本电气特性
lm1875t的工作电压范围为±12v至±30v，推荐工作电压为±25v，在此电压下能提供稳定的输出功率，其静态电流典型值为50ma，最大不超过90ma，低静态电流设计有助于减少散热负担，芯片采用to-220封装，自带散热片安装孔，可直接固定在散热器上，确保长时间工作的稳定性，在±25v、8ω负载条件下，lm1875t的连续平均输出功率可达20w，瞬态峰值功率可达40w,足以驱动中小型书架箱或桌面音响系统。
性能指标详解
lm1875t的频率响应范围为20hz至20khz（-3db），满足全音频范围覆盖需求，且在整个频带内增益平坦度良好，确保音质不失真，总谐波失真加噪声（thd+n）在1w输出、1khz测试条件下仅为0.015%，即使在满功率输出时也能控制在0.05%以内，表现出极高的线性度，信噪比（snr）典型值为95db，意味着放大器自身引入的噪声极低，能保留音频信号的细微动态，其开环增益高达90db，闭环增益可通过外部电阻灵活设置，推荐增益为20db（10倍）,便于匹配不同前级信号源。
保护功能
lm1875t内置多重保护电路，显著提升系统可靠性，包括过热保护功能，当芯片结温超过150℃时自动关闭输出，温度恢复后重新启动；短路保护功能，可承受输出端对地或电源持续短路而不损坏；电源浪涌保护，避免开机瞬间的冲击电流损坏芯片，这些保护机制使其在异常工况下仍能保持安全运行,适合对稳定性要求较高的应用场景。
典型应用电路

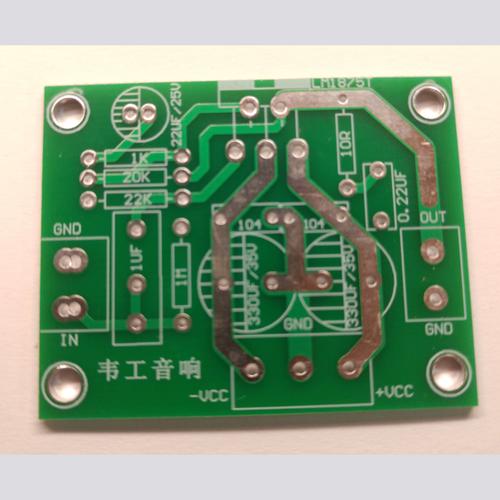

lm1875t的典型应用电路采用同相放大结构，仅需少量外围元件即可实现高性能放大，核心元件包括输入耦合电容（通常为1μf）、反馈电阻（rf=20kω）和反馈电容（cf=0.1μf），增益g=1+rf/rin（rin为输入电阻，一般取1kω），电源部分需采用双电源设计，建议每端并联100μf电解电容和0.1μf陶瓷电容，分别滤除低频和高频噪声，为优化性能，可在输出端串联10ω电阻和0.1μf电容组成的zobel网络,抑制电感性负载引起的高频振荡。
关键参数表
为便于快速查阅,以下将lm1875t的主要技术参数汇总为表格：
| 参数类别 | 参数名称 | 测试条件 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 电源特性 | 工作电压 | ±12~±30 | ±30 | v | |
| 静态电流 | vs=±25v, rl=∞ | 50 | 90 | ma | |
| 输出功率 | 连续平均功率 | vs=±25v, rl=8ω, thd=0.5% | 20 | w | |
| 瞬态峰值功率 | vs=±25v, rl=8ω | 40 | w | ||
| 性能指标 | 频率响应 | -3db带宽 | 20~20k | hz | |
| 总谐波失真加噪声 | po=1w, rl=8ω, f=1khz | 015 | 05 | ||
| 信噪比 | ri=600ω, a-weighted | 95 | db | ||
| 开环增益 | f=1khz | 90 | db | ||
| 保护功能 | 过热保护关断温度 | 150 | |||
| 短路保护持续时间 | vs=±25v, rl=0ω | 无限 |
设计注意事项
在使用lm1875t时，需重点关注散热设计，在满功率输出条件下，芯片功耗较高，建议根据pd=(vs²)/(2π²rl)估算功耗，并选用相应散热面积的散热器（一般不小于5k/w/w），布线时，电源引脚和地线应尽量粗短，减少寄生电感，输入信号线与输出线需分开布置，避免高频自激，电源变压器功率应大于2倍输出功率,确保动态响应能力。
相关问答FAQs
问题1：lm1875t是否支持单电源供电？如何实现？
解答：lm1875t支持单电源供电，但需对电路进行适当调整，单电源供电时，电源电压范围推荐+24v至+60v，需在输入端增加隔直电容（如10μf），并将同相输入端偏置至vcc/2电压（可通过两个等值电阻分压实现），输出端需增加输出耦合电容（一般1000μf以上），以隔除直流成分，电路增益计算方式与双电源相同，但需注意电容的耐压值和容量选择,确保低频响应良好。
问题2：lm1875t在驱动4ω负载时需要注意什么？
解答：lm1875t在驱动4ω负载时，输出功率会显著提升（±25v下可达30w左右），但需重点解决散热和电流问题，芯片功耗增加，散热器面积需相应增大（建议不低于8k/w/w），并确保良好通风，电源变压器的功率储备需提高，滤波电容容量建议增加至2200μf以上，以降低电源内阻，需检查pcb布线宽度，确保电源和地线能承受峰值电流（约5a），避免因电流过大导致电压跌落或过热，建议在输出端增加熔断器（如3a慢熔型）,提供额外保护。
