waveguide技术是一种用于引导电磁波沿特定路径传播的结构,其核心原理是通过边界条件约束电磁场能量，实现信号的定向传输和高效耦合，这一技术最早应用于微波通信领域，随着5G、光通信和雷达系统的快速发展，waveguide技术已成为现代电子工程中的关键支撑技术之一。

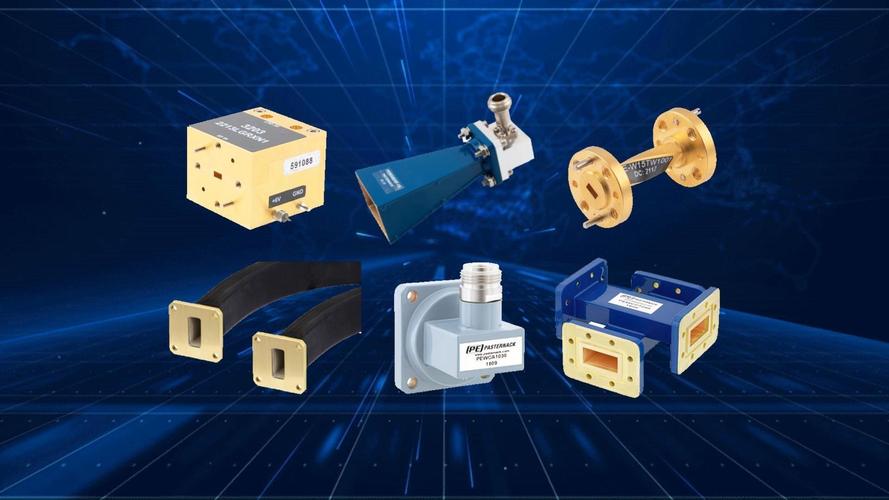

从结构形式来看,waveguide可分为金属波导、介质波导、光子晶体波导等类型，金属波导通常采用铜、铝等高导电金属材料制成，通过管状结构引导微波或毫米波信号，其优势在于损耗低、功率容量大，常用于雷达系统和卫星通信；介质波导则利用介电常数差异实现光波或太赫兹波的束缚传输，如硅基光波导在集成光电子芯片中广泛应用；光子晶体波导通过周期性结构调制光子带隙，可实现亚波长尺度的光场操控，为片上光互连提供了新方案，不同类型波导的性能对比可通过以下表格直观呈现：
| 波导类型 | 工作频段 | 损耗(dB/m) | 功率容量 | 主要应用场景 |
|---|---|---|---|---|
| 金属矩形波导 | 3-110GHz | 1-2 | >10kW | 雷达、卫星通信 |
| 介质光波导 | 190-370THz | 01-0.5 | <1W | 光纤通信、光子集成电路 |
| 光子晶体波导 | 190-370THz | 05-1 | <0.5W | 量子光学、片上光路由 |
在5G毫米波通信中,waveguide技术解决了高频信号传输损耗大的难题，传统PCB传输线在毫米波频段会产生显著的辐射损耗和导体损耗，而采用低损耗的鳍线波导或基片集成波导（SIW），可将信号衰减控制在0.3dB/m以内，同时支持多通道信号并行传输，在基站天线系统中，SIW技术通过在PCB板上周期性排列金属过孔模拟传统波导壁，既保持了金属波导的低损耗特性，又实现了与平面电路的集成化设计，大幅降低了设备体积和成本。
光通信领域,硅基绝缘体（SOI）平台上的waveguide技术推动了光子集成的发展，通过优化波导的截面尺寸和折射率分布，可实现单模传输、偏振控制和色散管理等功能，当前最先进的硅光波导采用纳米级波芯结构，其传播损耗已降至0.1dB/cm以下，同时支持高达100Gbps以上的调制速率，在数据中心互连中，基于waveguide的光模块凭借低功耗、高带宽优势，正在逐步替代传统电互连方案。
军事与航天领域,waveguide技术的高功率特性和抗电磁干扰能力使其成为雷达系统的核心组件，相控阵雷达中，采用wave馈电网络可确保各单元信号的幅相一致性，提高波束扫描精度，在卫星载荷系统中，极低损耗的圆波导能够有效传输大功率微波信号，保障深空通信的可靠性。
随着6G太赫兹通信和量子信息技术的发展,waveguide技术将面临新的挑战与机遇，柔性可拉伸波导、可重构波导以及量子波导等新型结构将成为研究热点，基于超材料的可调谐波导可通过外加电场动态改变传播特性，实现智能化的信号路由分配；而量子波导则有望成为量子信息传输的关键载体，推动量子网络的实用化进程。
相关问答FAQs
Q1：waveguide与普通传输线（如同轴线）相比有哪些优势？
A：waveguide在毫米波及更高频段具有显著优势：其封闭结构辐射损耗极低，传输效率可达99%以上；金属波导的功率容量远高于同轴线，可支持千瓦级功率传输；waveguide的色散特性更优，信号失真更小，但在低频段，waveguide体积较大且成本较高，此时同轴线等传输线更具实用性。
Q2：如何降低光波导的传输损耗？
A：降低光波导损耗需从材料、结构和工艺三方面优化：材料上选用高纯度硅或磷化铟等低损耗基底；结构设计上通过优化波导几何尺寸（如减小波芯截面）降低散射损耗；工艺上采用原子层沉积（ALD）等技术实现超光滑波导 sidewall，同时通过退火工艺减少材料缺陷，目前先进实验室中，硅基氮化硅波导的损耗已降至0.001dB/km量级，接近理论极限。
