量子点技术作为显示领域的重要突破,与AMOLED（有源矩阵有机发光二极管）的结合，为下一代显示设备带来了色彩、寿命和能效的全面提升，量子点是一种纳米级别的半导体晶体，尺寸通常在2-10纳米之间，当受到外界能量激发时，会发出特定波长的光，其发光波长取决于量子点的尺寸大小，这种现象称为量子尺寸效应，通过精确控制量子点的尺寸，可以实现从蓝光到红光的整个可见光谱的精准覆盖，从而产生极高纯度的色光，AMOLED则是一种自发光显示技术，每个像素点都是一个独立的有机发光二极管，能够自主发光并实现像素级的精准控制，具有对比度高、响应速度快、视角广等优势，将量子点技术与AMOLED结合，主要分为两种技术路径：一种是量子点增强膜（QDEF）技术，另一种是量子点发光二极管（QLED）技术。

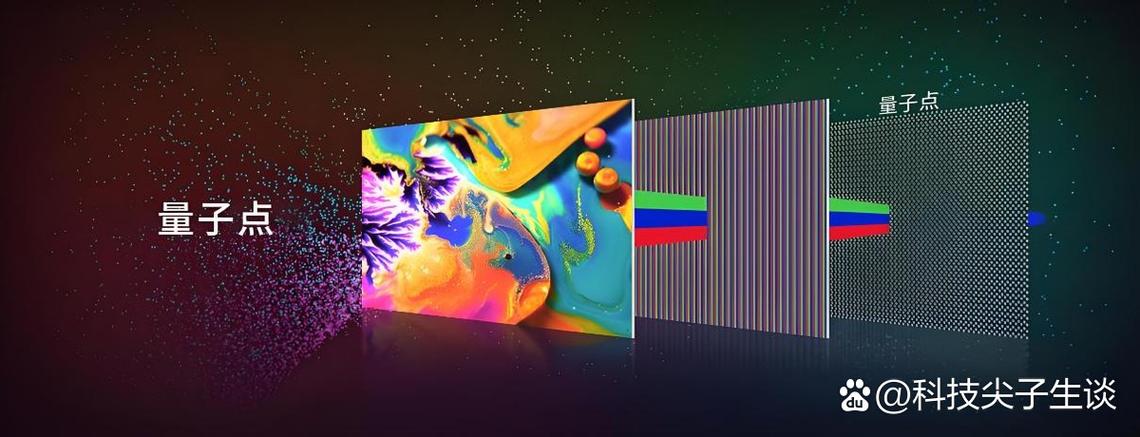

QDEF技术是在传统AMOLED面板的背光层中引入量子点材料,通过蓝光OLED激发量子点层，量子点再发出高纯度的红光和绿光，与直接穿透的蓝光混合，形成广色域的显示效果，这种方案无需改变AMOLED的核心发光结构，兼容性较好，能够显著提升色域表现，通常可以达到100%以上的DCI-P3色域覆盖，QDEF技术本质上仍属于光致发光，依赖蓝光OLED的激发，存在一定的能量转换损耗，且量子点层长期受蓝光照射可能存在衰减问题，相比之下，QLED技术则更为彻底，它将量子点材料直接作为AMOLED的发光层，替代传统的有机发光材料，形成电致发光的量子点显示器件，在这种结构中，电子和空穴在量子点层复合直接发光，无需背光层激发，理论上可以实现更高的发光效率和更长的寿命，同时避免蓝光激发导致的量子点衰减，QLED技术对材料稳定性和制造工艺的要求极高，目前仍处于实验室研发和小规模试产阶段，尚未实现大规模商业化应用。
从性能对比来看,量子点AMOLED显示技术在多个维度上超越了传统AMOLED，在色彩表现上，量子点技术带来的色域覆盖率可达110% DCI-P3以上，色纯度提升30%以上，能够呈现更加细腻和真实的色彩层次，尤其适合HDR（高动态范围）内容的显示，在寿命方面，传统AMOLED的红光和绿光材料衰减较快，而量子点材料具有更高的稳定性，配合QLED技术可使面板整体寿命提升1.5倍以上，有效解决AMOLED常见的“烧屏”和亮度衰减问题，在能效方面，量子点的发光效率更高，QLED技术的能耗可比传统AMOLED降低20%-30%，有助于延长移动设备的续航时间，量子点AMOLED还具备更快的响应速度（低于0.1毫秒）和更高的对比度（无限对比度），能够满足专业影像、高端游戏等对显示性能有极致需求的场景。
尽管量子点AMOLED技术前景广阔,但仍面临一些挑战，首先是成本问题，量子点材料的制备工艺复杂，尤其是高质量的无镉量子点成本较高，导致面板整体价格上升，其次是技术成熟度，QLED技术中的量子点材料在空气中的稳定性较差，需要封装技术的突破，而QDEF技术则受限于蓝光OLED的激发效率，难以充分发挥量子点的潜力，最后是产业链配套，目前量子点AMOLED的产业链尚不完善，需要面板厂商、材料供应商和设备厂商的协同合作，随着无镉量子点技术的突破、印刷显示工艺的成熟以及封装技术的进步，量子点AMOLED有望在未来3-5年内实现成本下降和规模化应用，成为高端显示市场的主流技术之一。
相关问答FAQs
Q1：量子点AMOLED与普通AMOLED的主要区别是什么？
A1：量子点AMOLED与普通AMOLED的核心区别在于发光材料的差异，普通AMOLED使用有机材料作为发光层，而量子点AMOLED引入了量子点材料，通过量子尺寸效应实现更高纯度的色彩，在技术路径上，量子点AMOLED可分为QDEF（背光激发）和QLED（电致发光）两种，前者提升色域，后者优化效率和寿命，性能上，量子点AMOLED的色域覆盖率更高（可达110% DCI-P3以上）、色纯度提升30%、寿命延长1.5倍，且能效降低20%-30%，但成本也相对较高。
Q2：量子点AMOLED技术目前面临的最大挑战是什么？
A2：量子点AMOLED技术面临的最大挑战是技术成熟度和成本控制，QLED技术（电致发光量子点AMOLED）对量子点材料的稳定性要求极高，目前尚未解决量子点在空气中的易氧化问题，封装工艺复杂；高质量无镉量子点的制备成本较高，导致面板整体价格上升，QDEF技术虽相对成熟，但仍依赖蓝光OLED激发，存在能量转换损耗，未来需通过材料创新（如无镉量子点）、工艺优化（如印刷显示）和产业链协同来推动其规模化应用。
