智能安全插座的技术方案围绕“安全、智能、高效”三大核心目标展开，通过硬件设计、软件架构、通信协议及安全防护等多维度技术融合，实现传统插座的智能化升级与全方位安全保障，以下从技术架构、核心模块、功能实现及安全设计四个方面进行详细阐述。
技术架构设计

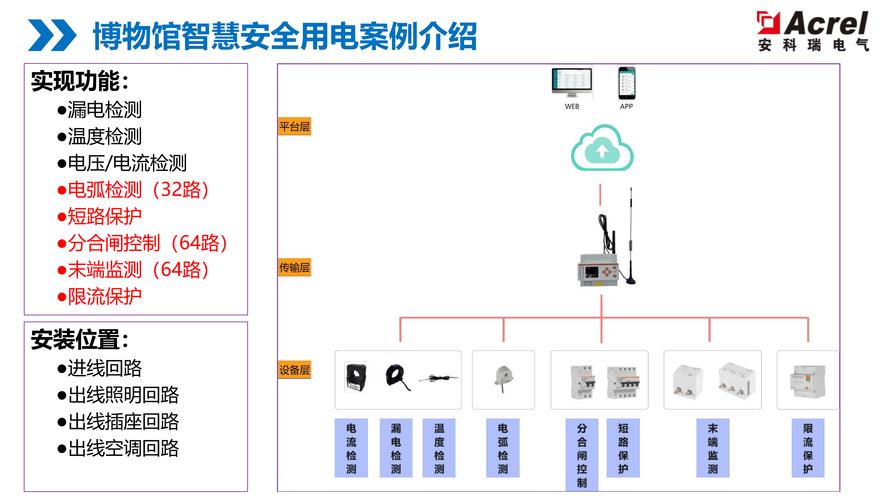

智能安全插座采用分层式架构，分为感知层、网络层、平台层和应用层，各层级通过标准化接口实现数据互通与协同工作。
- 感知层：由各类传感器、计量芯片和执行机构组成，负责采集电流、电压、温度、湿度等环境数据，以及设备插拔状态、能耗信息等，并通过ADC（模数转换器）将模拟信号转化为数字信号传输至上层。
- 网络层：集成Wi-Fi、蓝牙或ZigBee等无线通信模块，支持IEEE 802.11 b/g/n协议（Wi-Fi）或BLE 5.0（蓝牙），实现与家庭网关或云端服务器的数据交互，部分场景下可通过Mesh组网扩展覆盖范围。
- 平台层：基于云服务器构建，包含数据存储、设备管理、规则引擎和AI算法模块，负责处理感知层上传的数据，执行用户设定的智能策略，并提供设备远程控制、固件升级等服务。
- 应用层：面向用户开发的移动端APP（iOS/Android）或Web端界面，支持实时状态查看、定时任务设置、能耗分析、安全告警等交互功能，提供直观的用户操作入口。
核心模块技术实现
硬件模块设计
硬件系统以高性能MCU（微控制器）为核心，搭配电源管理、传感器、通信及安全保护四大子模块。
| 模块类型 | 核心组件 | 功能说明 |
|---|---|---|
| 主控模块 | ARM Cortex-M4内核MCU（如STM32F407），主频168MHz，Flash≥512KB，RAM≥128KB | 运行实时操作系统（RTOS），处理传感器数据、执行通信协议、控制继电器开关逻辑。 |
| 电源模块 | AC-DC开关电源（输入100-240V，输出5V/2A）+ LDO线性稳压芯片 | 实现高压交流电与低压直流电转换，为MCU、通信模块等提供稳定电源，支持过压/过流保护。 |
| 计量模块 | 高精度电能计量芯片（如BL6523，精度≥1%） | 实时采集电压、电流、功率、电量等参数，支持有功/无功电能计量，采样率≥1kHz。 |
| 传感器模块 | NTC热敏电阻（温度检测，量程-20~85℃）、干簧管（设备插拔状态检测） | 监测插座表面温度及设备连接状态，异常时触发保护机制。 |
| 通信模块 | ESP8285 Wi-Fi模块（内置TCP/IP协议栈）或CC2530蓝牙模块 | 支持MQTT/CoAP协议与云端通信，实现设备远程控制、数据上报及OTA固件升级。 |
| 安全保护模块 | 压敏电阻（防浪涌）、保险丝（过流保护）、继电器（10A/250AC）、光耦隔离 | 抑制瞬态高压，限制异常电流，通过继电器控制通断，光耦隔离高压与低压电路，保障安全。 |
软件系统设计
软件系统采用嵌入式软件与云端软件协同架构，支持多任务并发处理与实时响应。
-
嵌入式软件：基于FreeRTOS开发，采用多任务调度设计，主要任务包括：

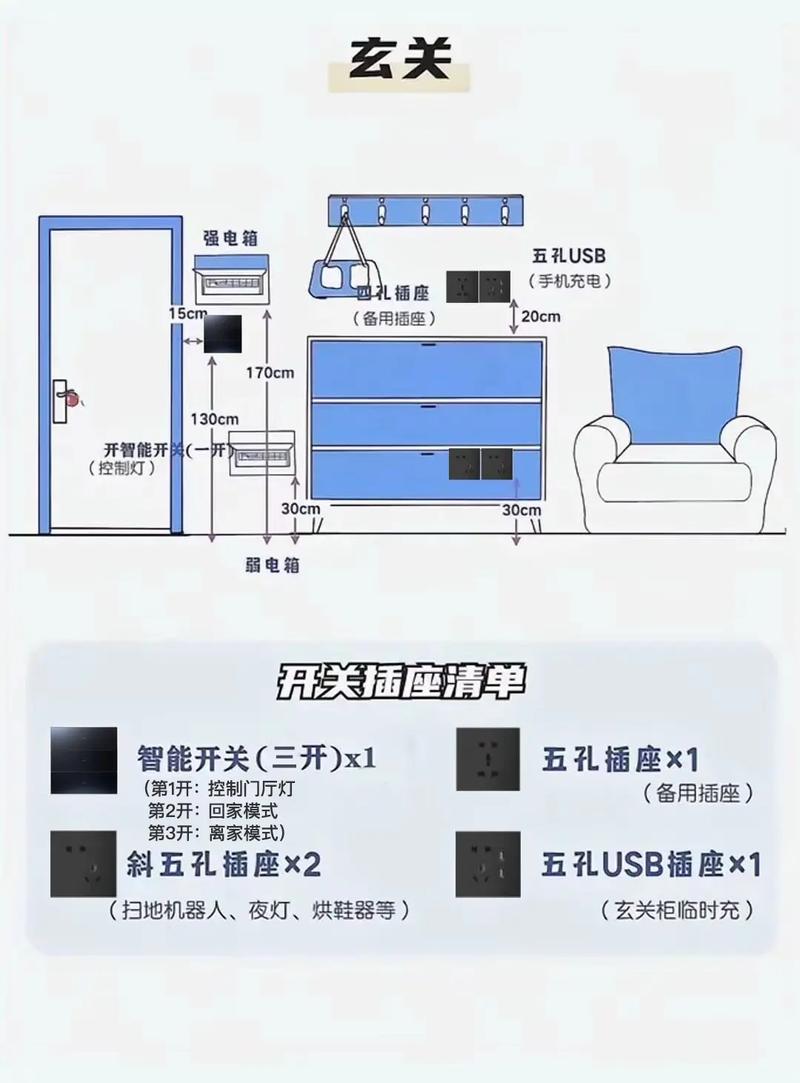

（图片来源网络，侵删）- 数据采集任务：周期性读取传感器数据（采样周期1s），通过滤波算法（如卡尔曼滤波）降低噪声干扰；
- 通信任务：处理Wi-Fi/蓝牙数据收发，支持TCP心跳包机制，确保连接稳定性；
- 安全保护任务：实时监测电流、温度阈值，超过设定值（如电流>12A或温度>85℃）时触发继电器断电，并通过本地声光报警（LED指示灯+蜂鸣器）提醒用户；
- 用户交互任务：处理物理按键（如开关、模式切换）及红外遥控信号，支持本地控制模式。
-
云端软件：基于阿里云IoT或AWS IoT平台开发，核心功能包括：
- 设备接入与管理：采用一机一密认证机制，支持批量设备注册与状态监控；
- 数据存储与分析：时序数据库存储历史能耗数据，通过大数据算法（如LSTM）实现用电行为预测，生成能耗报表；
- 规则引擎：支持可视化规则配置（如“当电流>10A持续1分钟，断电并推送告警”），实现自动化场景联动；
- OTA升级：分阶段固件更新机制，支持差分升级以减少流量消耗，升级前进行校验与回滚保护。
智能功能实现
远程控制与状态监测
用户通过APP可实时查看插座的电压、电流、功率、电量及温度数据，支持远程开关控制，外出时可通过手机关闭忘记关闭的空调，避免能耗浪费；实时监测电流变化可识别异常设备（如劣质充电器导致的过流）。
定时与场景联动
支持自定义定时任务（如“每天22:00自动关闭热水器”）和场景模式（如“离家模式”关闭所有非必要设备），通过与智能家居平台（如米家、HomeKit）对接，实现与其他设备的联动，如“人体传感器检测到有人移动时，自动开启台灯插座”。
用电安全防护
- 过载保护：实时监测电流，超过额定值（10A）时0.1s内快速断电；
- 过温保护：NTC传感器监测插座内部温度，超过85℃时强制断电，防止火灾；
- 儿童安全锁：物理按键锁定后，儿童无法误触开启插座；
- 漏电检测：通过零序电流互感器监测漏电电流（＞30mA时断电），适用于潮湿环境。
能耗优化
基于AI算法分析用户用电习惯，提供节能建议，识别到某设备在待机状态下仍消耗功率（“待机功耗”），提醒用户及时拔插头；通过峰谷电价策略，自动调整高耗电设备运行时间（如将洗衣机运行时间安排在谷电时段）。
安全设计
数据安全
- 传输层：采用TLS 1.2加密协议，防止数据在传输过程中被窃取或篡改；
- 存储层：用户敏感信息（如密码）采用SHA-256加密存储，云端数据定期备份；
- 设备认证：支持设备与云端双向认证，避免非法设备接入。
物理安全
- 外壳采用V0级阻燃材料（94V-0），耐温等级≥105℃；
- 插孔设计安全门，防止儿童手指插入；
- 内部高压区域与低压电路通过PCB隔离槽和光耦隔离，爬电距离≥8mm。
电磁兼容（EMC）
- 通过EMC测试（EN 55032 Class B），满足家庭环境电磁辐射要求；
- 设计LC滤波电路，抑制电源线传导干扰，避免影响其他家电设备。
相关问答FAQs
Q1：智能安全插座支持哪些通信协议，如何与智能家居系统联动？
A1：智能安全插座主要支持Wi-Fi（IEEE 802.11 b/g/n，协议栈为TCP/IP/MQTT）和蓝牙（BLE 5.0）两种通信协议，Wi-Fi模式可接入家庭局域网，通过MQTT协议与云端平台交互，兼容米家、华为鸿蒙、Apple HomeKit等主流智能家居平台；蓝牙模式支持本地快速配网，无需路由器即可与手机直连，联动方面，平台提供开放API接口，用户可通过规则引擎自定义场景（如“当智能门锁解锁时，开启客厅插座”），或通过第三方平台（如IFTTT）实现跨品牌设备联动。
Q2：智能安全插座的过载保护响应时间是多少？如何避免误判？
A2：智能安全插座的过载保护响应时间≤0.1秒（即检测到电流超过额定值10A后，100ms内继电器断电），为避免误判，系统采用“动态阈值+延时确认”机制：首先通过计量芯片实时采样电流数据，与预设阈值（10A）比较；若超过阈值，启动5秒延时计数（避免设备启动瞬间的浪涌电流误触发），若持续过载则立即断电，同时记录异常数据并推送告警至用户APP，用户可通过APP自定义过载阈值（如8A）,适应不同功率设备的需求。
