a8 cpu无风险拆焊技术是电子维修领域中对苹果a8系列处理器进行安全拆卸与焊接的核心工艺，该技术聚焦于精密操作、温度控制、设备适配及风险规避，旨在解决bga（球栅阵列）封装芯片在拆焊过程中易出现的虚焊、脱焊、主板损伤等问题，以下从技术原理、操作流程、关键设备及风险控制四个维度展开详细说明。
技术原理与核心逻辑

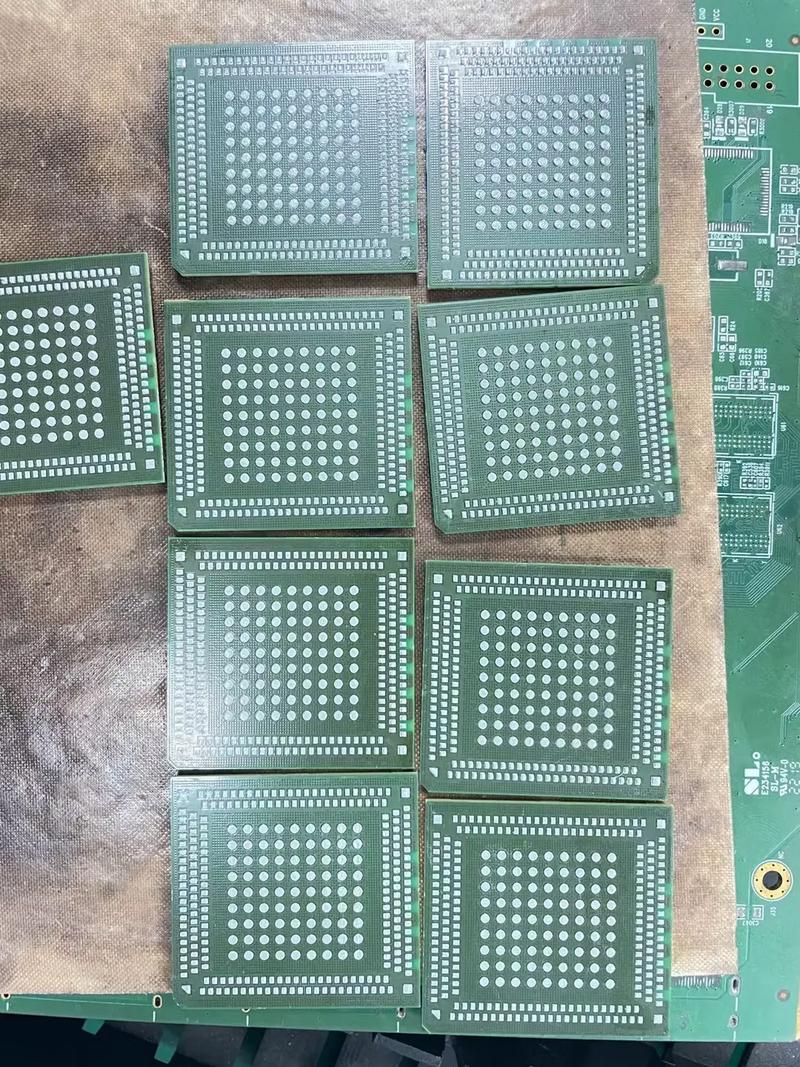

a8 cpu采用bga封装，其底部数百个锡球与主板焊盘直接连接，传统拆焊依赖高温使锡球熔化，但过热会导致主板变形、芯片内电路损坏，或锡球氧化形成虚焊，无风险拆焊技术的核心逻辑是通过“精准控温+渐进式加热+机械辅助”，实现锡球的均匀熔化与芯片的平稳分离，同时最小化热应力对主板和芯片的影响，具体包括：
- 温度梯度控制：采用多温区加热设备，使主板与芯片同步升温至锡球熔点（183℃锡铅合金/217℃无铅锡），避免局部温差导致的热应力集中；
- 真空吸附辅助：利用真空吸笔或专用夹具，在芯片熔融瞬间施加垂直向上的平衡力，减少因重力或热膨胀导致的芯片偏移；
- 惰性气体保护：在焊接过程中充入氮气，防止焊盘氧化，降低锡球表面张力,提升熔融流动性。
操作流程详解
前期准备与设备检查
-
工具清单：
| 设备名称 | 作用说明 |
|-------------------|--------------------------------------------------------------------------|
| 专业bga返修台 | 多温区独立控温（预热区/主加热区/冷却区），支持温度曲线编程 |
| 真空吸笔 | 吸附芯片时提供均匀垂直力，避免刮伤焊盘 |
| 高精度温度计 | 实时监测主板温度，防止过热 |
| 无水酒精、助焊剂 | 清洁焊盘、去除氧化物，提升焊接润湿性 |
| 显微镜 | 放大观察焊盘状态，检查虚焊、短路等细节 | -
主板预处理：断开电源，拆除电池、屏幕等易损部件，用防静电袋包裹主板非操作区域；用显微镜检查cpu焊盘是否有氧化、弯曲或虚焊,必要时用细针修复。
拆焊步骤
（1）预热阶段
- 设置返修台预热区温度为150℃（无铅锡）/130℃（锡铅合金），升温速率3-5℃/s，持续60-90秒，使主板均匀受热，避免冷热冲击导致分层。
- 用温度计检测主板背面温度，确保与设定温差≤5℃。
（2）主加热阶段
- 将返修台喷嘴对准cpu，保持喷嘴与芯片间距2-3mm，设置主加热区温度为230℃（无铅锡）/210℃（锡铅合金），升温速率5-8℃/s。
- 实时监控芯片表面温度，当温度达到熔点后，恒温60-120秒（根据芯片大小调整），直至锡球完全熔融（可通过显微镜观察芯片轻微下沉判断）。
（3）芯片拆卸
- 启动真空吸笔，垂直向上施加0.5-1n的力（力度过大会拉扯焊盘），同时关闭主加热，利用余温使芯片缓慢脱离主板。
- 若芯片粘连，禁止强行撬动，需重新加热10-15秒，待锡球充分熔化后再次尝试。
（4）焊盘清理
- 用吸锡带配合助焊剂清除焊盘上残留的锡球，确保焊盘平整、无氧化；用无水酒精清洁后，用显微镜检查焊盘是否完好,避免铜箔翘起。
焊接步骤
（1）芯片定位
- 在cpu焊盘上涂薄层助焊剂，将芯片对准主板标记位置（通过芯片边缘丝印或主板定位孔辅助定位），确保锡球与焊盘一一对应。
（2）回流焊接
- 设置返修台预热区150℃（90秒）、主加热区220℃（无铅锡）/200℃（锡铅合金），恒温60秒，使锡球熔融并与焊盘结合。
- 焊接过程中严禁移动芯片，防止虚焊。
（3）冷却与检测
- 自然冷却至50℃以下（禁止强制风冷，避免热应力残留），用显微镜检查芯片四周是否有虚焊、连锡；用万用表测试cpu供电、时钟等关键线路是否导通。
关键设备与参数优化
无风险拆焊的核心依赖设备性能，参数优化是降低风险的关键：
- 返修台温区控制：建议选择至少3温区设备，预热区与主加热区温差≤30℃，避免局部过热；
- 温度曲线设定：需根据主板材质（如fr-4、铝基板）调整升温/降温速率，一般升温≤8℃/s，降温≤3℃/s；
- 真空吸笔选择：优先选用可调节吸附力度、带有压力传感器的型号,避免力度过大损伤焊盘。
风险控制要点
- 静电防护：全程佩戴防静电手环，操作台铺设防静电垫，防止esd损坏cpu内部电路；
- 过热预防：主板温度不得超过250℃（无铅锡），监测点选择cpu周围而非芯片中心，避免局部高温；
- 焊盘保护：拆卸时若焊盘残留锡过多，禁止用硬物刮擦，需用吸锡带或专用焊盘修复笔处理；
- 芯片兼容性：确认a8 cpu版本（如iphone 6/6 plus的a8与ipad air 2的a8焊盘排列差异）,避免型号错误导致定位偏差。
相关问答FAQs
Q1：a8 cpu拆焊后出现虚焊，如何判断和处理？
A：虚焊通常表现为芯片部分区域未与焊盘结合，显微镜下可见锡球未完全铺展，处理方法：用返修台局部加热虚焊区域（温度比正常焊接低10-20℃），同时用细针轻推芯片，待锡球熔融后自然冷却；若多次无效，需重新拆卸并清理焊盘，检查是否有氧化物残留。
Q2：拆焊过程中导致主板cpu周围焊盘脱落，是否可修复？
A：小面积焊盘脱落（≤2个）可通过飞线修复：用直径0.1mm的漆包线，一端连接焊盘残留铜箔，另一端焊接至cpu对应焊盘；大面积脱落需更换主板或专业焊盘植球，建议由具备bga返修经验的工程师操作,避免扩大损伤。
