自己制作无人机飞控是一个涉及硬件选型、软件开发、系统集成和调试测试的复杂过程，需要具备电子工程、嵌入式编程和飞行控制理论的基础知识，以下是详细步骤和关键要点：
需要明确飞控的核心功能,包括传感器数据采集（陀螺仪、加速度计、磁力计、气压计）、姿态解算、电机控制、无线通信和自主飞行算法，基于需求选择硬件平台，常见的方案有两种：基于开源硬件（如Arduino、STM32系列微控制器）的自制方案，或基于现有飞控板（如Pixhawk）的二次开发方案，对于初学者，建议从STM32F4系列微控制器入手，该系列具备足够的主频、浮点运算能力和丰富的外设接口，适合运行实时操作系统（如FreeRTOS）和复杂控制算法。

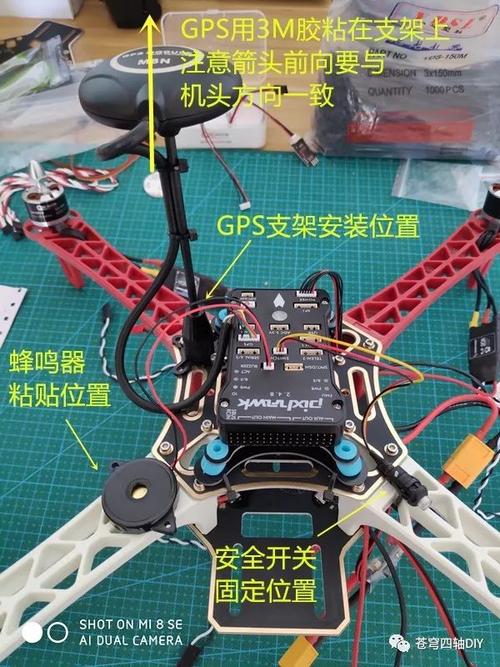

硬件部分需要准备以下核心组件：主控板（STM32F407VGT6最小系统板）、传感器模块（MPU6050三轴陀螺仪加速度计传感器、HMC5883L磁力计、BMP280气压计）、电机驱动板（如20A电调，支持PWM信号输入）、无线通信模块（ESP8266或NRF24L01用于WiFi或遥控信号接收）、电源管理系统（2S-6S锂电池充电管理模块和电压转换电路），传感器与主控板的连接需注意接口匹配，例如MPU6050通过I2C接口连接，SCL和SDA引脚需上拉电阻，BMP280同样采用I2C或SPI接口，建议优先选择I2C以节省引脚资源。

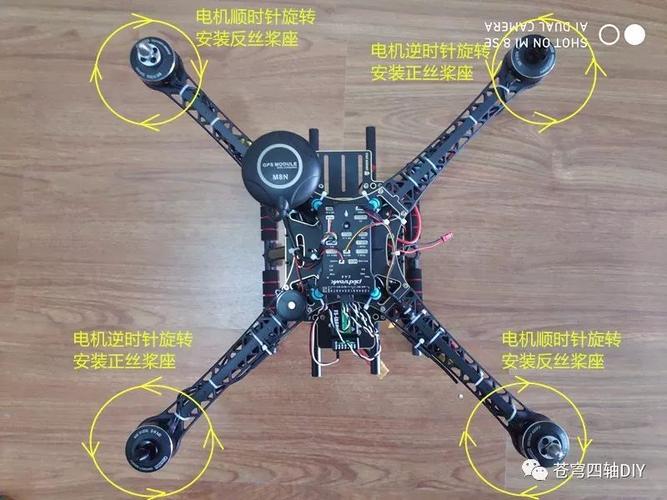

软件开发是飞控的核心,需要分模块实现，首先是传感器驱动程序，编写I2C通信协议读取原始数据，并进行数据校验和滤波处理（如卡尔曼滤波或互补滤波）以消除噪声，接着是姿态解算，通过融合陀螺仪的角速度和加速度计的重力矢量，计算无人机的俯仰角、横滚角和偏航角，磁力计用于辅助修正偏航角，控制算法部分，需要实现PID控制器，分为位置环、速度环和姿态环，其中姿态环的PID参数直接影响飞行稳定性，需通过试凑法或Ziegler-Nichols法整定，电机控制模块根据PID输出生成PWM信号，驱动电调调节电机转速，PWM频率通常设置为50Hz-400Hz，具体需匹配电调要求。

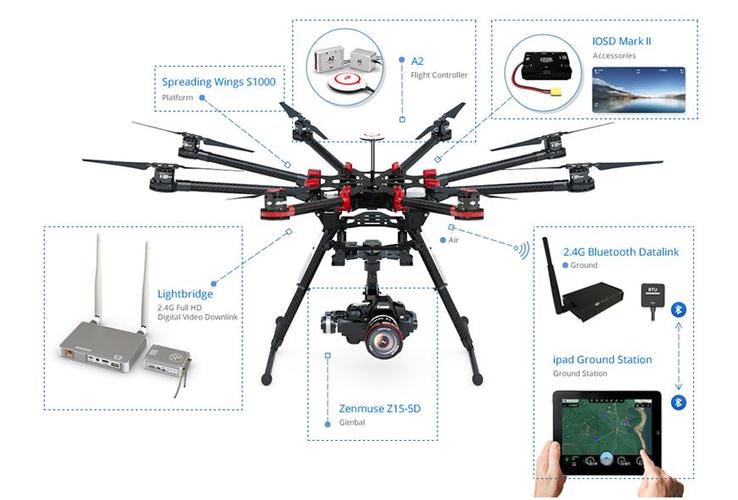

系统集成阶段,需将各模块程序整合，并设计任务调度机制，例如在FreeRTOS中创建传感器采集任务（优先级最高）、控制计算任务（中等优先级）和通信任务（低优先级），无线通信模块需实现遥控信号接收（如SBUS协议）和遥测数据回传（如电池电压、飞行高度、姿态角），调试阶段需使用串口助手打印调试信息，观察传感器数据是否正常，通过地面站软件（如Mission Planner）实时监控飞行参数，逐步调整PID参数直至无人机能够稳定悬停。
安全注意事项不可忽视：硬件连接需检查短路和反接，测试时使用螺旋桨保护罩，避免在人群密集区域试飞，以下是硬件选型参考表：
| 组件类型 | 推荐型号 | 关键参数说明 |
|---|---|---|
| 主控板 | STM32F407VGT6最小系统 | 168MHz主频，1MB Flash，210KB RAM |
| 陀螺仪加速度计 | MPU6050 | I2C接口，16位ADC，量程±2g/±2000dps |
| 磁力计 | HMC5883L | I2C接口，12位分辨率，量程±8高斯 |
| 气压计 | BMP280 | I2C接口，精度±1hPa，支持温度补偿 |
| 电机驱动 | 20A电调 | 支持PWM信号，2-6S锂电池输入 |
相关问答FAQs：
-
问：自制飞控时，传感器数据出现漂移怎么办？ 答：首先检查传感器安装是否牢固，减震措施是否到位；其次调整滤波算法参数，如增大互补滤波中的加速度计权重系数；最后校准传感器零偏，在静止状态下采集多组数据计算零偏值并在程序中补偿。
-
问：如何调试PID参数使无人机悬停稳定？ 答：采用“先内后外”原则，先调试姿态环：增大比例系数直到无人机出现轻微震荡，再增大积分系数消除静差，最后调整微分系数抑制震荡，速度环和位置环的调试需在姿态环稳定后进行，参数调整幅度应较小，避免突变导致失控，建议记录每次参数和飞行状态，逐步优化。
