FinFET是什么？
FinFET是一种三维晶体管结构，它的核心创新在于将传统的、平面的“沟道”（电流流经的路径）从二维平面“立”起来,变成了一个像鱼鳍一样的三维结构。
这个看似微小的改变，解决了困扰半导体行业数十年的一个关键难题：漏电问题，从而使得芯片制造能够延续摩尔定律，进入更小的纳米工艺节点（如22nm、14nm、7nm、5nm及以下）。
第一部分：为什么要发明FinFET？—— 背景与挑战
要理解FinFET的原理，首先必须明白它要解决的问题，这个问题源于摩尔定律的持续推进：晶体管越做越小。
传统平面晶体管 的困境
在FinFET出现之前，我们使用的是平面晶体管,其结构可以简化为三个部分：
- 栅极：像一个开关的“门把手”,用来控制电流的通断。
- 源极 和 漏极：电流的入口和出口。
- 沟道：连接源极和漏极的平面区域,电流从这里流过。
当芯片工艺不断进步，晶体管的尺寸（特别是沟道的长度）被急剧缩小到几十纳米甚至几纳米时，一个致命问题出现了：漏电流。
漏电流的致命问题
- 短沟道效应：想象一下，栅极这个“门把手”变得非常小，而源极和漏极离得越来越近，栅极对沟道的控制能力就会减弱，这就像一扇门，门把手离门轴太近,你很难完全关上它。
- 后果：
- 漏电：即使栅极施加了“关断”电压，电流依然会从源极偷偷“漏”到漏极，这就像关了灯，但灯泡还在微微发亮,白白浪费电能。
- 性能下降：漏电导致晶体管无法被完全关闭，开关特性变差,芯片性能不稳定。
- 功耗剧增：数以百亿计的晶体管都在漏电，整个芯片的功耗会急剧升高，产生大量热量,导致芯片过热甚至烧毁。
当平面晶体管的沟道长度缩小到约22nm这个节点时，短沟道效应已经变得非常严重，传统技术已经无法有效控制漏电。FinFET正是在这个背景下应运而生。
第二部分：FinFET的技术原理——三维革命
FinFET通过引入三维结构,从根本上解决了栅极控制力不足的问题。
核心结构：“鳍” (Fin)
FinFET最核心的部件就是那个立起来的“鳍”。
- 沟道在哪里？：在FinFET中，电流不再是在平面上流动，而是从“鳍”的两侧和顶部（三面）流过，这个立起来的“鳍”本身,就是晶体管的沟道。

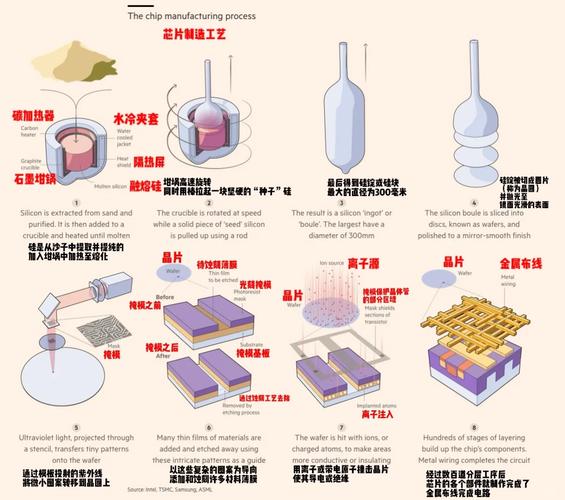

- “鳍”的材质：通常是硅，通过先进的蚀刻技术从硅基板上“雕刻”出来。
栅极的“三面包围”
这是FinFET最巧妙的设计，栅极不再像平面晶体管那样只“躺”在沟道的一侧，而是从三个方向（左、右、上）将“鳍”紧紧包围起来，这种结构也被称为“环绕栅” (Gate-All-Around, GAA) 的早期或简化版（真正的GAA是纳米片，是FinFET的下一代）。
工作原理详解
FinFET的工作原理与平面晶体管类似,但其三维结构带来了质的飞跃。
A. 关闭状态
- 施加电压：在栅极上施加一个低电压（或零电压）。
- 栅极的控制：由于栅极从三面包围了“鳍”，它能非常有效地在“鳍”的表面产生一个电场，这个电场会排斥“鳍”中的导电电子，形成一个耗尽层。
- 结果：整个“鳍”的导电通道被这个耗尽层“掐断”，电流无法从源极流到漏极。漏电流被极大地抑制了。
B. 开启状态
- 施加电压：在栅极上施加一个高电压。
- 栅极的控制：强大的三面包围电场会在“鳍”的表面感应出大量的导电电子，形成一个导电沟道。
- 结果：源极和漏极之间被“接通”，电流可以顺利地从“鳍”中流过。
第三部分：FinFET的优势总结
相比传统平面晶体管,FinFET的优势是革命性的：
- 卓越的栅极控制能力：三面包围的结构极大地增强了栅极对沟道的控制，从根本上抑制了短沟道效应，从而大幅降低漏电流。
- 更高的驱动电流：由于“鳍”的三面都可以导电，在相同的尺寸下，FinFET可以提供比平面晶体管更大的电流，这意味着更快的开关速度和更高的性能。
- 更低的功耗：漏电流的大幅降低，意味着晶体管在关闭状态下几乎不耗电，从而显著降低了芯片的整体功耗和发热。
- 可扩展性：FinFET结构为芯片工艺向更小的节点（如10nm、7nm）迈进提供了可行的技术路径,是延续摩尔定律的关键支柱。
第四部分：FinFET的演进——从Fin到纳米片
技术永不止步，当工艺节点进入3nm及以下时，FinFET也遇到了瓶颈，主要是“鳍”的尺寸已经变得太薄,导致量子效应和工艺控制变得异常困难。
FinFET的下一代技术——纳米片晶体管 登场了。
- 核心区别：纳米片将原本实心的“鳍”变成中空的、多层堆叠的“纳米片”。
- 终极控制：栅极实现了完全的环绕，电流从纳米片的顶部和底部流过，这种“全包围”的结构提供了比FinFET更强的栅极控制能力，是目前最先进的晶体管技术,已被用于台积电3nm和三星3nm工艺中。
| 特性 | 传统平面晶体管 | FinFET (鳍式场效应管) |
|---|---|---|
| 沟道结构 | 二维平面 | 三维“鳍”状 |
| 栅极结构 | 单侧/顶部接触 | 三面包围 |
| 栅极控制 | 较弱，易受短沟道效应影响 | 极强，有效抑制短沟道效应 |
| 漏电流 | 大 | 小 |
| 性能/功耗 | 遇到瓶颈 | 性能更高，功耗更低 |
| 技术定位 | 22nm以上工艺 | 22nm及以下主流工艺 |
FinFET的技术原理，本质上是通过将晶体管的核心沟道从二维平面升级到三维结构，并让栅极实现三面包围，从而在纳米尺度下重新夺回对电流的绝对控制权，它是现代高性能、低功耗芯片得以实现的基石。
