电机控制技术应用方案在现代工业自动化、新能源汽车、智能家居等领域发挥着核心作用，其通过精确调节电机的转速、转矩、位置等参数，实现设备的高效、精准、可靠运行，以下从技术原理、核心组件、典型应用场景及实施步骤等方面展开详细阐述。
（图片来源网络，侵删）
电机控制技术的基本原理与核心组件

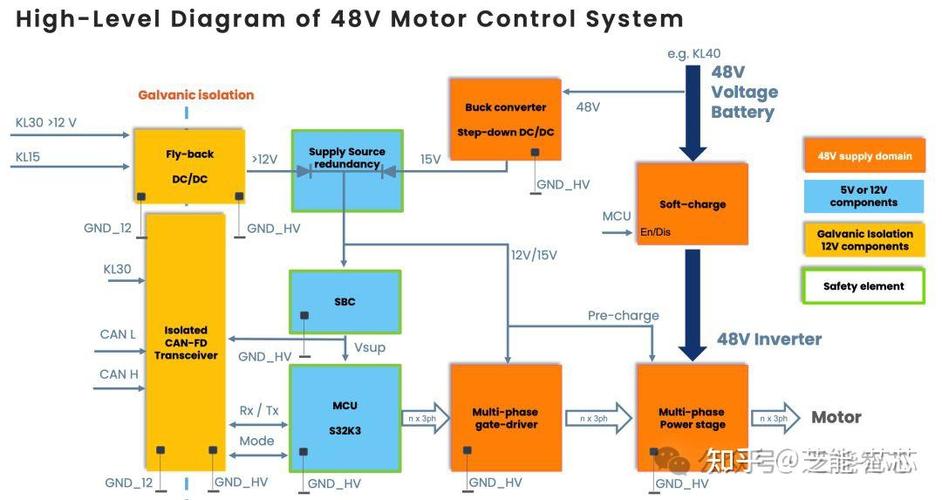

电机控制技术的核心是基于电磁感应定律，通过电力电子变换电路对电机输入电压、电流、频率等物理量进行调节，从而实现对电机运行状态的精确控制，其系统主要由控制器、功率变换器、传感器及电机本体四部分组成：
- 控制器：作为系统“大脑”，通常采用DSP（数字信号处理器）、FPGA（现场可编程门阵列）或高性能MCU（微控制器），负责采集传感器信号、运行控制算法（如PID、FOC、滑膜控制等），并生成PWM（脉宽调制）信号驱动功率变换器。
- 功率变换器：实现电能形式转换，包括AC-DC（整流）、DC-AC（逆变）等拓扑结构，如三相逆变器（用于交流电机）、H桥电路（用于直流电机），通过IGBT、MOSFET等功率半导体器件的开关动作调节输出电压。
- 传感器：实时反馈电机状态，包括电流传感器（霍尔电流传感器、采样电阻）、位置传感器（编码器、旋转变压器、霍尔传感器）、速度传感器（光电编码器、测速发电机）等，构成闭环控制基础。
- 电机本体：将电能转化为机械能，包括直流电机、交流异步电机、永磁同步电机（PMSM）、步进电机、无刷直流电机（BLDC）等，不同电机类型需匹配对应的控制策略。
关键控制策略与技术方案
根据电机类型和应用需求，电机控制技术可分为多种控制策略，以下为典型方案：
直流电机控制
直流电机控制简单，通过调节电枢电压或励磁电流可实现转速调节。
- 开环控制：采用PWM信号直接调节电枢电压，结构简单但精度低，适用于对动态性能要求不高的场景（如小型风扇、玩具）。
- 闭环控制：通过编码器或霍尔传感器反馈转速，采用PID算法调节PWM占空比，实现转速无静差控制，广泛应用于工业传送带、电动车窗等。
交流电机控制
交流电机（尤其是异步电机和永磁同步电机）因效率高、功率密度大，成为工业主流，控制技术更为复杂：
（图片来源网络，侵删）
- V/F控制（电压/频率控制）：保持电压与频率的恒定比例，调节电机转速，适用于风机、水泵等对转矩动态要求不高的场景，成本低但低速转矩差。
- 矢量控制（FOC，Field-Oriented Control）：通过坐标变换将定子电流分解为励磁电流和转矩电流，分别控制，实现直流电机般的解耦控制，动态响应快、低速转矩大，广泛应用于数控机床、电动汽车驱动系统。
- 直接转矩控制（DTC）：直接控制电机磁链和转矩，无需复杂的坐标变换，响应速度更快，但对参数鲁棒性要求高，适用于高性能变频器。
无刷直流电机（BLDC）控制
BLDC通过电子换向替代电刷换向，需检测转子位置（霍尔传感器或反电动势）实现换相控制。
- 方波控制：基于霍尔信号进行120°换相，控制简单，但转矩脉动较大，适用于家电（如洗衣机、空调风机）。
- 正弦波控制：通过FOC算法实现正弦波电流驱动，降低转矩脉动，提升运行平稳性，适用于精密仪器、无人机电机。
典型应用场景与实施案例
工业自动化领域
- 应用场景：工业机器人、数控机床、流水线传送系统。
- 技术方案：采用永磁同步电机+FOC控制，搭配高精度编码器（17位以上），实现位置环、速度环、电流环三闭环控制，六轴工业机器人关节电机需快速响应指令（动态响应时间＜10ms），位置精度达±0.01°，通过EtherCAT总线实现多轴协同控制。
- 核心组件选型：控制器选用TI C2000系列DSP，功率变换器采用IPM（智能功率模块），传感器为多圈绝对值编码器。
新能源汽车领域

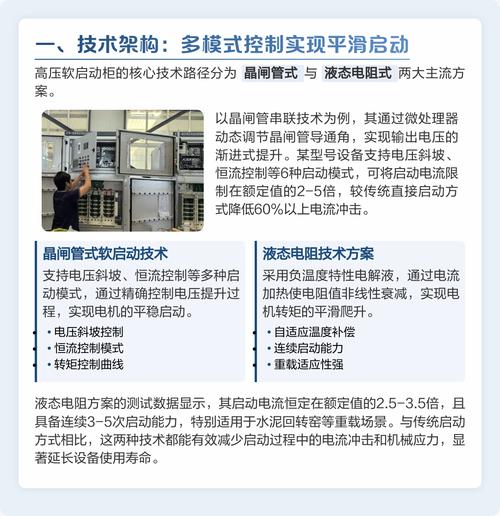

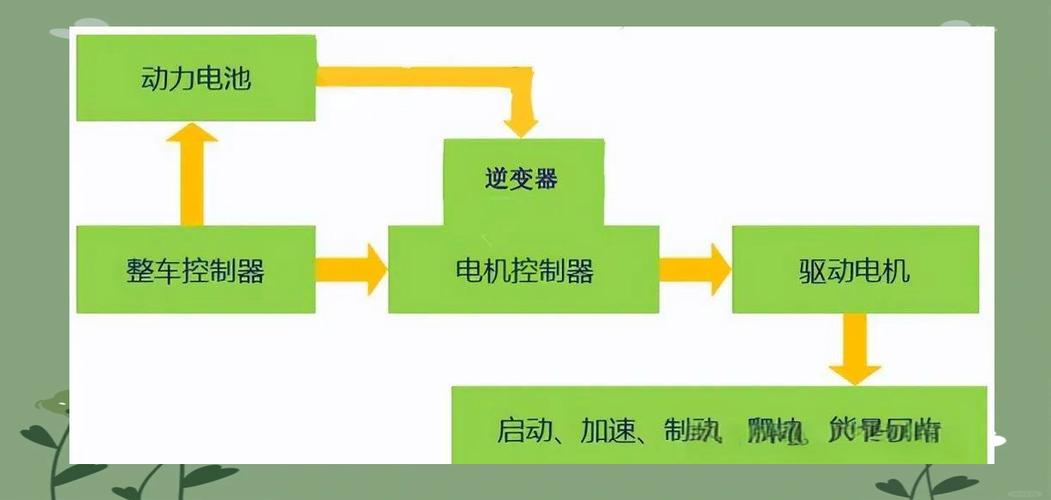

- 应用场景：驱动电机（主驱动）、转向电机、电动空调压缩机。
- 技术方案：主驱动电机采用永磁同步电机+FOC控制，支持宽范围调速（0-15000rpm），效率＞95%，通过电流传感器（分流采样+霍尔冗余）实现过流保护，温度传感器监测电机及控制器温度，确保系统可靠性，特斯拉Model 3驱动电机采用碳绕组技术，配合高效逆变器，续航提升10%。
- 挑战与对策：高速弱磁控制、散热管理、EMC（电磁兼容）设计，需优化PWM调制算法（如SVPWM）和热管理系统（液冷）。
智能家电领域
- 应用场景：变频空调、洗衣机、吸尘器。
- 技术方案：BLDC电机+方波/正弦波控制，通过霍尔传感器或无位置传感器控制（反电动势法）降低成本，变频空调压缩机电机采用FOC控制，实现宽范围温度调节（-10℃至50℃），节能率达30%。
- 成本优化：采用8位MCU（如STM8）替代DSP，通过单电阻采样电流检测，简化硬件电路。
电机控制系统的实施步骤
- 需求分析：明确负载类型（恒转矩、恒功率）、动态性能要求（响应时间、超调量）、环境条件（温度、湿度、振动）及成本预算。
- 方案设计：选择电机类型（如PMSM、BLDC）、控制策略（FOC、V/F）及拓扑结构（三相逆变器、H桥），计算功率器件参数（IGBT电流/电压等级）。
- 硬件开发：设计控制器电路（最小系统、电源、采样电路）、功率驱动电路（IGBT驱动、保护电路）、传感器接口电路，PCB布局需考虑EMC设计（接地、屏蔽）。
- 软件开发：实现控制算法（FOC坐标变换、PID参数整定）、PWM生成、故障保护（过流、过压、过热）及通信接口（CAN、Modbus）。
- 调试与优化：通过台架测试验证电机空载/负载性能，优化PID参数（如Ziegler-Nichols法），进行环境可靠性测试（高低温、振动）。
常见问题与挑战
- 转矩脉动：尤其在低速时，可通过优化电流波形（正弦化）、增加编码器分辨率或采用无传感器算法（滑膜观测器）抑制。
- EMC干扰：功率回路与控制回路隔离，采用滤波电路（LC滤波、磁环），合理布线（高压与低压线分开）。
- 散热问题：功率器件需配备散热器或热管，通过温度传感器实时调节PWM占空比（降额保护），避免过热损坏。
相关问答FAQs
Q1：电机控制系统中，如何选择合适的控制算法（FOC vs V/F）？
A：选择控制算法需综合考虑应用场景和性能需求：
- FOC（矢量控制）：适用于对动态性能、低速转矩精度要求高的场景（如工业机器人、电动汽车），可实现高效率（＞95%）和快速响应（＜50ms），但算法复杂，需高性能处理器（DSP/FPGA）和位置传感器，成本较高。
- V/F控制：适用于风机、水泵等对转矩动态要求不高的场景，结构简单、成本低，无需位置传感器，但低速转矩差（易失步），调速范围窄（通常10:1）。
Q2：无传感器控制在电机驱动中如何实现，有哪些优缺点？
A：无传感器控制通过检测电机反电动势（BEMF）、磁链或转子电感等参数估算转子位置，常见方法包括反电动势法（适用于中高速）、滑膜观测器（全速段）、高频信号注入法（适用于零速及低速）。
- 优点：降低硬件成本（无需霍尔编码器或旋转变压器），提升系统可靠性（减少传感器故障点），适应恶劣环境（高温、粉尘）。
- 缺点：低速时反电动势弱，估算精度低，需结合其他算法（如脉振电压注入）；算法复杂度高，对电机参数（电阻、电感）变化敏感,需在线参数辨识。
