WiFi控制无人机的原理主要基于无线通信技术、嵌入式系统、传感器融合以及远程指令传输与反馈机制，通过将WiFi模块作为无人机与遥控器（或移动终端）之间的通信桥梁，实现飞行控制、数据传输和实时监控等功能，其核心流程可分为信号传输、指令处理、姿态控制、数据回传四大环节，具体涉及硬件架构、通信协议、控制算法等多个层面的协同工作。
硬件架构：WiFi通信的物理基础
WiFi控制无人机的硬件系统主要由遥控端（或移动终端）、无人机端两大部分组成，两者通过WiFi模块建立无线连接。
遥控端通常为智能手机、平板电脑或专用遥控器，内置WiFi芯片（支持802.11a/b/g/n/ac等协议）和操作系统（如Android、iOS），用户通过App或摇杆发出控制指令（如起飞、悬停、转向、速度调节等），指令通过操作系统封装为数据包，经由WiFi芯片转换为无线电信号并发送。

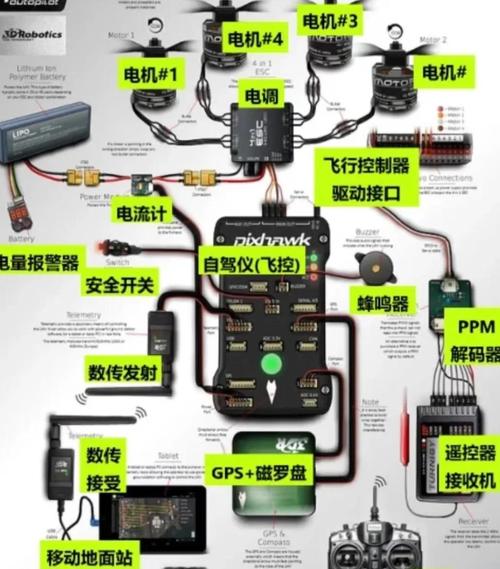

无人机端的核心硬件包括：
- WiFi模块：作为通信核心，负责接收遥控端信号并发送无人机状态数据（如电池电量、高度、速度等），常见模块有ESP8266、ESP32（支持WiFi 802.11 b/g/n）或专用无人机通信模块（如大疆的OcuSync系列，虽以WiFi技术为基础，但优化了抗干扰和传输效率）。
- 飞控系统：以MCU（微控制器）为核心（如STM32系列），是无人机的“大脑”，负责解析WiFi模块传来的指令，并结合传感器数据计算控制量。
- 传感器组：包括IMU（惯性测量单元，含加速度计、陀螺仪）、磁力计、气压计、GPS模块等，用于实时采集无人机的姿态（俯仰、横滚、偏航）、位置、高度等信息，为飞控系统提供决策依据。
- 执行机构：包括电调（电子调速器）、无刷电机和螺旋桨，接收飞控系统的控制信号，调整电机转速以实现飞行姿态的动态平衡。
通信协议：WiFi数据传输的规则
WiFi控制无人机依赖IEEE 802.11系列协议，通过特定的数据帧格式和传输机制实现指令与状态的双向交互。
频段与信道选择
无人机WiFi通信通常使用2.4GHz或5.8GHz频段，2.4GHz频段穿透力强、覆盖范围广，但易受WiFi路由器、蓝牙设备等干扰；5.8GHz频段干扰较少、传输速率高，但穿透力弱、距离较短，部分高端无人机（如大疆Mavic系列）支持双频自动切换，以优化抗干扰性和传输稳定性。
通信模式
无人机与遥控端采用“客户端-接入点”（Client-AP）模式：遥控端作为AP（接入点），创建WiFi网络；无人机作为客户端，连接该网络，两者通过TCP/IP协议栈进行数据传输，其中控制指令通常通过UDP协议（无连接、低延迟）发送，而高清图传等大数据量内容可能通过TCP协议（可靠传输）或专用协议（如Lightbridge）优化。
数据包结构
控制指令数据包通常包含操作码（如0x01代表上升，0x02代表左转）、参数（如角度、速度）和校验码，用户通过App向右打杆30%，遥控端生成数据包：[0x03（右转指令）][0x1E（30%参数）][0xAA（校验码）]，通过WiFi发送至无人机，无人机端WiFi模块接收到数据包后，通过校验码验证完整性，再交由飞控系统解析。

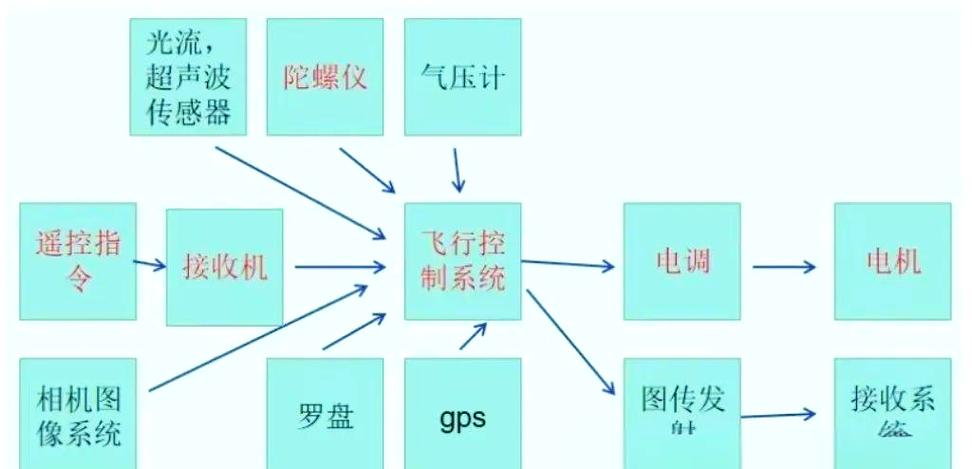

指令处理与姿态控制：从信号到飞行的闭环
无人机接收到WiFi传输的控制指令后,飞控系统结合传感器数据完成“指令解析-状态反馈-控制量输出-执行机构动作”的闭环流程。
指令解析与优先级处理
飞控系统通过MCU的UART（通用异步收发传输器）或SPI（串行外设接口）读取WiFi模块的数据包，根据操作码执行对应操作，接收到“上升”指令后，飞控系统调整电机输出功率，使无人机加速上升；若同时接收到“左转”和“加速”指令，系统通过优先级算法（如姿态控制优先于速度控制）协调处理，避免指令冲突。
传感器融合与状态估计
IMU中的加速度计测量无人机三轴加速度,陀螺仪测量角速度，但两者均存在误差（加速度计易受振动干扰，陀螺仪存在累积漂移），飞控系统通过卡尔曼滤波（Kalman Filter）或互补滤波（Complementary Filter）融合多传感器数据，实时估算无人机的精确姿态（俯仰角θ、横滚角φ、偏航角ψ），陀螺仪提供短时高精度角速度数据，加速度计提供长期稳定的重力方向参考，滤波后得到稳定的姿态输出。
PID控制与执行机构响应
飞控系统采用PID（比例-积分-微分）控制算法，将目标姿态（如用户指令下的水平悬停）与当前姿态的误差转化为控制量，输出至电调，以悬停为例：
- 比例（P）环节：当前姿态与目标姿态的误差越大，电机转速调整量越大（如无人机右倾时，左侧电机加速、右侧电机减速）；
- 积分（I）环节：消除稳态误差（如因风力持续导致的右倾，通过积分累积误差修正）；
- 微分（D）环节：抑制超调（如姿态快速变化时，提前减小调整量，避免震荡）。
电调根据PID输出信号调整电机电流,无刷电机改变转速，带动螺旋桨产生推力，最终实现姿态的精确控制。
数据回传与实时监控：飞行的“眼睛”
除接收控制指令外,WiFi模块还负责将无人机的状态数据（遥测数据）和传感器信息回传至遥控端，实现实时监控。
遥测数据回传
遥测数据包括电池电压、电流（用于估算剩余电量）、GPS坐标、高度、速度、姿态角、电机转速等，通常通过WiFi模块以较低频率（如10Hz）发送，电池电压数据包格式为：[0x05（电池状态）][0x12（电压值，单位0.1V）][0xBB（校验码）]，遥控端App解析后显示电池百分比。
图传与视频传输
部分无人机通过WiFi传输实时视频画面,此时需优化带宽占用，采用H.264/H.265视频编码压缩数据，通过降低分辨率（如1080p转720p）或帧率（30fps转15fps）减少传输压力；同时利用5.8GHz频段的高速率特性，降低画面延迟（通常在100ms以内），若WiFi信号较弱，系统会自动切换至低清模式或降低图传帧率，确保核心遥测数据的稳定传输。
WiFi控制的优缺点与优化方向
WiFi控制无人机的优势在于技术成熟、成本低（无需专用频段设备）、传输速率较高（支持高清图传），但也存在局限性：
- 距离限制：普通WiFi模块的传输距离通常为100-500米（空旷环境），远低于专用图传系统（如大疆OcuSync 2.0可达10公里）；
- 抗干扰性弱：2.4GHz频段易受其他WiFi信号、微波炉等设备干扰，导致控制延迟或断连；
- 功耗较高：WiFi模块持续通信会消耗较多电量，缩短续航时间。
为优化性能,现代无人机采用多种技术：如MIMO（多输入多输出）技术提升传输速率和稳定性；信道自适应算法（自动切换干扰较小的信道）；结合蓝牙实现短距离配对（减少WiFi初始连接功耗）等。
相关问答FAQs
Q1：WiFi控制无人机的距离为什么有限制？如何延长控制距离？
A：WiFi受限于频段特性和发射功率，2.4GHz/5.8GHz频段的电磁波绕射能力弱，且无人机WiFi模块的发射功率通常低于100mW（符合国家无线电管理规定），导致传输距离有限，延长距离的方法包括：使用高增益天线（如定向天线）、采用中继器（如另一台无人机作为信号中继）、切换至专用图传协议（如OcuSync），或通过5G网络实现远程控制（需无人机支持5G模块）。
Q2：WiFi信号干扰会导致无人机失控吗？如何避免？
