Arduino 作为一款开源电子原型平台，凭借其简单易用的硬件接口和丰富的软件资源，成为创客、工程师和电子爱好者的首选工具，本文将从硬件基础、开发环境、常用模块及实战项目四个方面，详细解析 Arduino 的技术要点，帮助读者快速掌握这一强大工具。
Arduino 硬件基础与核心原理

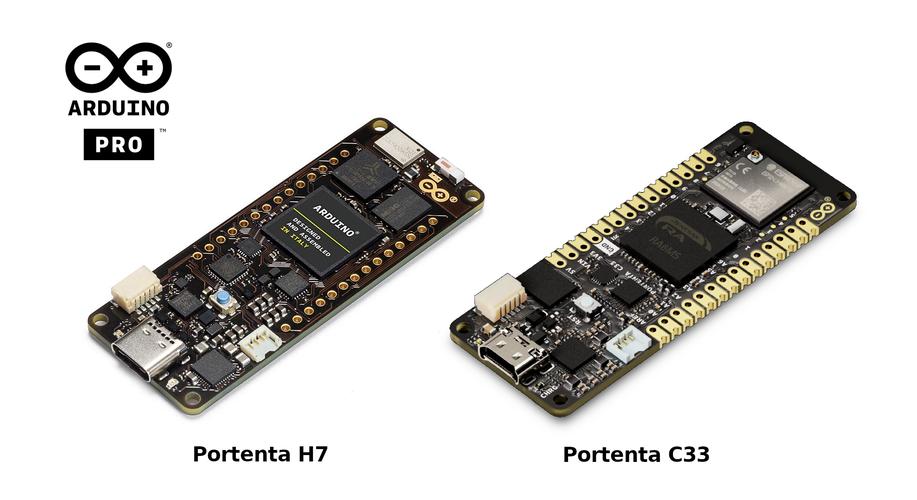

Arduino 的硬件核心是一块微控制器（MCU），常见的型号包括 Arduino Uno（ATmega328P）、Arduino Mega（ATmega2560）和 Arduino Nano（ATmega328P）等，这些板载 MCU 负责处理输入信号（如传感器数据）并控制输出设备（如 LED、电机），其核心组成部分包括：
- 数字 I/O 引脚：可配置为输入（读取高/低电平）或输出（输出高/低电平），Uno 板提供 14 个数字 I/O 引脚（6 支持 PWM 输出）。
- 模拟输入引脚：用于读取模拟信号（如传感器电压值），Uno 板有 6 个 10 位 ADC（模数转换器），分辨率达 1024（0-1023 对应 0-5V）。
- 通信接口：包括 UART（串口，用于与电脑或其他设备通信）、I2C（两线式同步总线，可连接多个设备）和 SPI（高速全双工总线，适合高速数据传输）。
- 电源模块：支持 USB 供电（5V）或外部电源（7-12V），板载稳压芯片为系统提供稳定电压。
以 Arduino Uno 为例，其 ATmega328P 芯片工作频率为 16MHz，Flash 存储器 32KB（0.5KB 用于引导程序），SRAM 2KB，EEPROM 1KB（用于掉电保存数据），这些参数决定了项目的复杂度和数据处理能力。
开发环境与编程基础
Arduino 的官方开发环境（IDE）基于 Java 开发，支持 Windows、macOS 和 Linux 系统，集成了代码编辑器、编译器和串口监视器，极大降低了编程门槛。
环境搭建
- 安装 IDE：从 Arduino 官网下载对应系统版本的 IDE，安装时勾选“安装驱动”（Windows 系统）。
- 配置板型：打开 IDE，通过“工具”→“板”→“板管理器”安装支持包（如 Arduino Uno）。
- 选择端口：通过“工具”→“端口”选择连接的 COM 口（Windows）或/dev/tty.usbmodem（macOS/Linux）。
代码结构与核心函数
Arduino 程序基于 C/C++ 语言，由两个核心函数构成：
void setup()：初始化函数，在程序开始时执行一次，用于配置引脚模式、串口波特率等。void loop()：主循环函数，在setup()执行后无限循环，用于持续执行任务（如读取传感器、控制设备）。
常用语法与示例
- 数字 I/O 控制：
pinMode(13, OUTPUT); // 设置 13 号引脚为输出模式 digitalWrite(13, HIGH); // 输出高电平（点亮 LED） delay(1000); // 延时 1 秒 digitalWrite(13, LOW); // 输出低电平（熄灭 LED）
- 模拟输入读取：
int sensorValue = analogRead(A0); // 读取 A0 引脚模拟值（0-1023） Serial.println(sensorValue); // 通过串口打印结果
- PWM 输出（需支持 PWM 的引脚，如 Uno 的 3、5、6、9、10、11）：
analogWrite(9, 128); // 在 9 号引脚输出 50% 占空比 PWM 信号（0-255 对应 0-100%）
常用模块与驱动方法
Arduino 生态中，各类传感器、执行器模块通过标准接口（杜邦线）与主板连接，以下列举几种常用模块的驱动方法：
传感器模块
| 模块名称 | 接口方式 | 核心功能 | 示例代码片段 |
|---|---|---|---|
| DHT11 温湿度传感器 | 数字 I/O | 读取温度（℃）和湿度（%） | #include <DHT.h>DHT dht(2, DHT11);float temp = dht.readTemperature(); |
| HC-SR04 超声波测距模块 | 数字 I/O | 测量距离（2cm-400cm） | trigPin = 9; echoPin = 10;digitalWrite(trigPin, LOW); delayMicroseconds(2);digitalWrite(trigPin, HIGH); delayMicroseconds(10);digitalWrite(trigPin, LOW);duration = pulseIn(echoPin, HIGH);distance = duration * 0.034 / 2; |
| 光敏传感器 | 模拟输入 | 检测环境光强度 | int lightValue = analogRead(A0);Serial.print("Light: "); Serial.println(lightValue); |
执行器模块
| 模块名称 | 接口方式 | 核心功能 | 驱动要点 |
|---|---|---|---|
| LED 灯 | 数字 I/O | 发光指示 | 串联 220Ω 电阻限流，通过 digitalWrite() 控制 |
| 舵机（SG90） | 数字 I/O（PWM） | 精确角度控制（0°-180°） | 使用 Servo 库，servo.write(angle) 设置角度 |

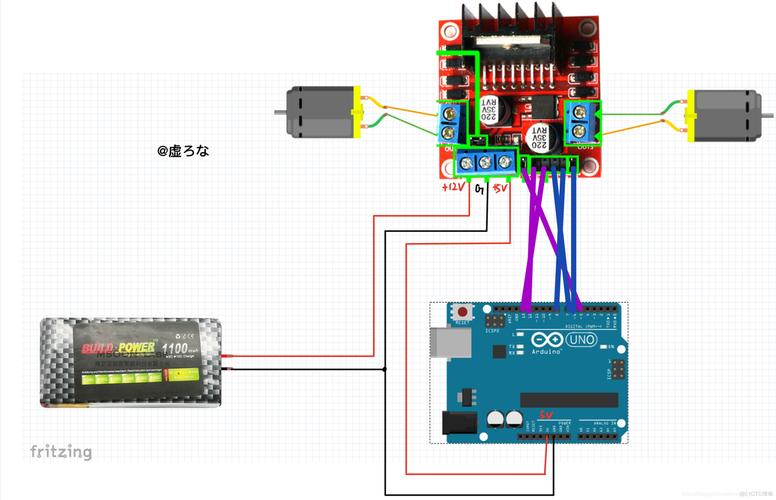

| 直流电机 | 数字 I/O + L298N 驱动板 | 旋转控制 | 通过 PWM 调速，方向控制需接 H 桥驱动 |

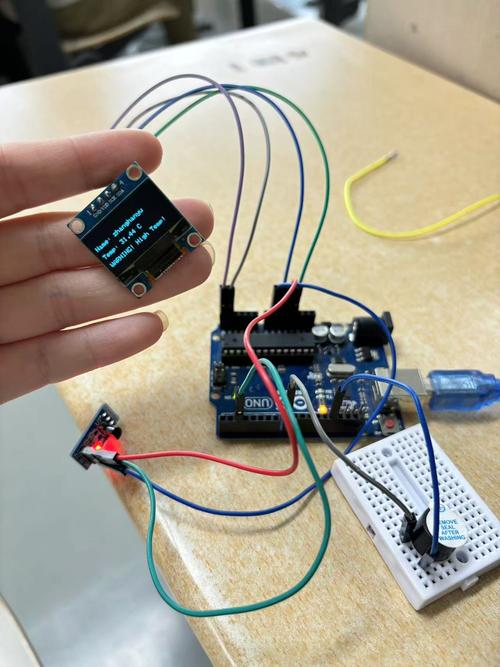

实战项目：智能环境监测系统
本项目结合 DHT11 温湿度传感器、光敏传感器和 OLED 屏幕（I2C 接口），实现环境数据的实时采集与显示。
硬件连接
- DHT11 数据引脚 → Arduino D2
- 光敏传感器 → Arduino A0
- OLED SCL → Arduino A5，SDA → Arduino A4
代码实现
#include <DHT.h>
#include <Wire.h>
#include <Adafruit_SSD1306.h>
#define DHTPIN 2
#define DHTTYPE DHT11
#define OLED_RESET -1
Adafruit_SSD1306 display(OLED_RESET);
DHT dht(DHTPIN, DHTTYPE);
void setup() {
Serial.begin(9600);
dht.begin();
display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
display.clearDisplay();
}
void loop() {
float temp = dht.readTemperature();
float humidity = dht.readHumidity();
int light = analogRead(A0);
display.clearDisplay();
display.setTextSize(1);
display.setCursor(0, 0);
display.print("Temp: "); display.print(temp); display.println(" C");
display.print("Humidity: "); display.print(humidity); display.println(" %");
display.print("Light: "); display.print(light); display.println(" lux");
display.display();
delay(2000);
}
功能扩展
- 添加阈值报警：当温度超过 30℃ 时，通过蜂鸣器报警。
- 数据上传：通过 ESP8266 模块将数据上传至 Thingspeak 平台，实现远程监控。
相关问答 FAQs
Q1：Arduino 与 Raspberry Pi 有什么区别？
A：Arduino 是微控制器（MCU）平台，实时性强、功耗低，适合直接控制硬件（如传感器、电机）；Raspberry Pi 是微型计算机（CPU），基于 Linux 系统，适合运行复杂应用（如图像处理、网络通信），但需外接驱动模块控制硬件，Arduino 侧重“硬件控制”，Raspberry Pi 侧重“数据处理”。
Q2：如何解决 Arduino 程序上传失败的问题？
A：常见原因及解决方法：① 检查板型和端口选择是否正确（“工具”菜单）；② 按住复位按钮，点击上传，松开复位按钮（部分板需手动进入 Bootloader 模式）；③ 更换 USB 线或接口，排除硬件连接问题；④ 安装或更新 CH340 驱动（Windows 系统）。
