ftf lcd技术原理主要涉及薄膜晶体管（thin film transistor）与液晶显示（liquid crystal display）的结合，通过精密的电子控制实现图像显示，其核心在于利用薄膜晶体管作为开关单元，精确控制每个像素点的电压，从而调节液晶分子的排列状态，最终实现光线透过与阻挡的动态控制，达到显示图像的目的。
在ftf lcd的结构中，薄膜晶体管阵列基板是关键组件，该基板由玻璃材质制成，表面通过半导体工艺沉积多层薄膜，包括栅极金属层、源漏极金属层、半导体有源层以及绝缘层等，每个像素单元对应一个tft器件，通常采用非晶硅（a-si）或低温多晶硅（ltps）作为半导体材料，其中ltps因电子迁移率更高，能够驱动更高分辨率和刷新率的显示面板，tft器件的结构类似mos场效应管，由栅极、源极、漏极和有源层构成，栅极施加电压后，会在半导体层形成导电沟道，连接源极与漏极，从而控制像素电极与公共电极之间的电场。
液晶层位于tft阵列基板与彩色滤光片基板之间,由液晶分子构成，液晶分子具有各向异性，在外加电场作用下会重新排列，ftf lcd通常采用扭曲向列（tn）或平面转换（ips）模式，ips模式因视角宽、色彩还原度高而被广泛应用，在ips模式中，液晶分子与基板平行排列，当电场施加时，分子会在基板平面内旋转，改变光线的偏振方向，彩色滤光片基板上对应每个像素点设有红、绿、蓝三色滤光单元，通过不同颜色的光混合实现彩色显示。

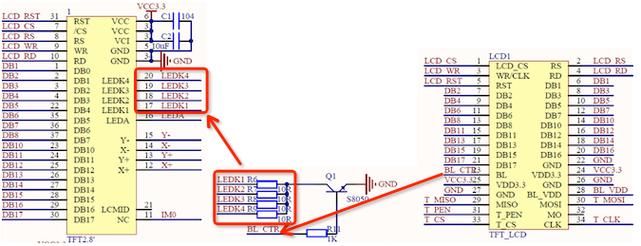

背光模组位于lcd面板后方,提供光源，根据背光类型可分为侧入式和直下式，侧入式使用导光板将led边缘光线均匀扩散，直下式则通过led阵列直接照射面板，背光发出的光线首先通过偏光片，仅允许特定方向的光线通过；光线进入液晶层后，液晶分子的排列状态决定光线的偏振方向是否改变；随后光线通过彩色滤光片形成彩色像素，再经过第二层偏光片（ analyzer）完成最终的光线调制，当tft器件导通时，像素电极与公共电极之间产生电场，液晶分子旋转，使光线能够通过或被阻挡，从而形成亮暗像素点。

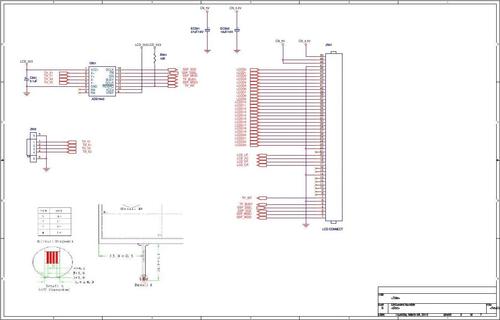

ftf lcd的驱动过程由驱动芯片控制，驱动芯片包括栅极驱动电路和源极驱动电路，栅极驱动电路逐行开启tft器件，源极驱动电路则向数据线施加电压信号，控制每个像素点的灰度值，通过快速刷新（通常60hz以上），利用人眼的视觉暂留效应，形成连续动态图像，为提高显示效果，ftf lcd还采用过驱动（over drive）技术，通过预判灰度变化趋势，调整电压补偿，减少运动模糊；采用动态背光调节技术，根据画面亮度变化调整背光强度，提升对比度。
| 组件 | 功能描述 |
|---|---|
| tft阵列基板 | 包含像素电极和tft开关，控制每个像素点的电压 |
| 液晶层 | 液晶分子在外加电场下旋转，调节光线的透过率 |
| 彩色滤光片 | 红绿蓝三色滤光单元混合形成彩色图像 |
| 偏光片 | 控制光线的偏振方向，确保光线按照预设路径通过 |
| 背光模组 | 提供均匀光源，类型包括侧入式和直下式 |
| 驱动芯片 | 栅极和源极驱动电路协同工作，实现像素点电压的精确控制 |
ftf lcd技术通过tft的精准开关控制液晶分子的光学特性，结合彩色滤光片和背光系统，实现高分辨率、高色彩还原度的显示效果，其技术优势在于成熟的制造工艺、较低的成本以及稳定的显示性能，广泛应用于智能手机、显示器、电视等消费电子产品，随着技术发展，ftf lcd在分辨率、刷新率、功耗等方面持续优化，仍将在显示领域占据重要地位。
相关问答FAQs
-
问：ftf lcd与oled显示技术的主要区别是什么？
答：ftf lcd属于被动发光显示，需要背光模组提供光源，而oled为主动发光显示，每个像素点可自发光，ftf lcd寿命较长、成本较低，但对比度和响应速度不如oled；oled则具有更高对比度、更薄机身和柔性显示潜力，但存在烧屏风险和制造成本较高的问题。 -
问：如何提升ftf lcd的显示刷新率？
答：提升刷新率主要通过优化tft材料的电子迁移率（如采用ltps或igzo技术）、改进驱动芯片的驱动能力（如采用更高频率的栅极驱动电路），以及采用过驱动技术减少信号延迟，优化液晶分子的响应速度（如使用高介电各向异性液晶材料）也能有效提升刷新率。
