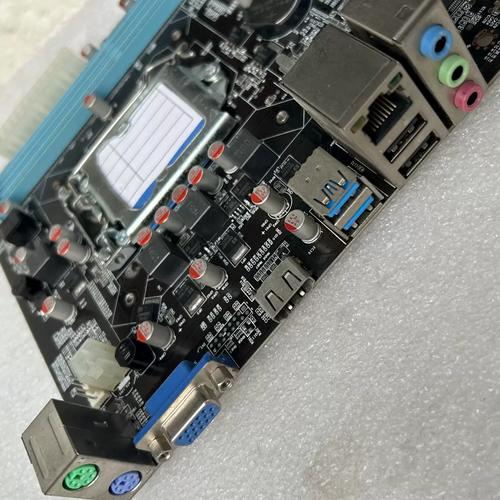

PCB板作为现代电子设备的核心基础构件，其设计与制造水平直接影响着包括HDMI技术在内的各类高性能接口的实现能力，HDMI（High Definition Multimedia Interface）作为一种数字化音视频接口技术，依赖精密的PCB板设计来确保高速信号传输的完整性与稳定性，在PCB板的制造过程中，采用多层板结构是HDMI接口设计的关键，通常至少需要4层以上的PCB布局，其中专门设置信号层、电源层和接地层，通过电源层与接地层的完整铜箔覆盖，为HDMI差分信号对提供低阻抗的返回路径，有效抑制电磁干扰（EMI）和串扰，对于支持HDMI 2.1等高速标准的PCB板，还需采用阻抗控制技术，确保差分信号线（如TMDS通道）的精确阻抗匹配（通常为100Ω±10%），这需要通过精确的线宽、线间距和介质层厚度计算来实现，信号层间的介质材料多选用低介电常数（Dk）和低介质损耗（Df）的FR-4或高频板材,以减少信号衰减。
HDMI技术对PCB板的布局布线提出了严苛要求，尤其是差分信号的对等性和长度匹配，在布局阶段，HDMI接口的连接器需尽可能靠近主芯片（如HDMI发射器/接收器），以缩短信号路径长度；布线时需确保TMDS差分对的两条导线长度误差控制在5mil以内，避免因信号时序偏差导致的误码，HDMI包含时钟通道（Clock）和数据通道（Data），这些高速信号线需避免与电源线、低速数字线平行布线，若无法避免则需增加地线隔离或采用交叉布线方式，对于支持4K/8K超高清或高刷新率（如120Hz）的HDMI应用，PCB板还需考虑信号完整性（SI）问题，通过在信号线末端添加匹配电阻（如端接电阻）来消除反射，同时使用过孔时需控制其stub长度（即过孔到连接器的剩余部分），通常要求不超过20mil，以减少寄生参数对信号的干扰,下表总结了HDMI技术对PCB板的关键设计要求：
| 设计要素 | 具体要求 | 技术影响 |
|---|---|---|
| 层叠结构 | 4层以上，含独立电源/接地层 | 提供稳定的供电和低噪声地参考，抑制EMI |
| 阻抗控制 | 差分信号100Ω±10%，单端信号50Ω±10% | 确保信号能量高效传输，减少反射 |
| 布线长度匹配 | TMDS差分对长度误差≤5mil，时钟与数据通道偏差≤100mil | 避免时序失真，确保高速信号同步 |
| 材料选择 | 低Dk（≤4.2）、低Df（≤0.02）的高频板材（如Isola FR408） | 降低信号传输损耗，支持更高带宽（如HDMI 2.1的48Gbps） |
| 抗干扰措施 | 差分线包地、避免平行布线、关键信号线添加屏蔽 | 减少串扰和外部干扰，提升信号纯净度 |
随着HDMI技术的不断演进，如HDMI 2.1引入的FRL（Fixed Rate Link）模式，其带宽可达48Gbps，这对PCB板的制造工艺提出了更高挑战，PCB板需采用更精细的线宽/线距工艺（如5mil/5mil以下），以容纳更多信号通道；表面处理工艺（如ENIG、ENEPIG）的应用可确保连接器焊盘的平整度，降低焊接不良率，HDMI接口的ESD（静电放电）保护设计也需融入PCB板布局，在接口附近添加TVS二极管阵列，并将保护器件接地路径控制在最短路径内,以快速释放静电能量。
相关问答FAQs：
-
问：为什么HDMI接口的PCB板需要多层设计，而普通双层板无法满足需求？
答：HDMI传输高速差分信号（如HDMI 2.1达48Gbps），对信号完整性和电源稳定性要求极高，多层板中的独立电源层和接地层可提供低阻抗供电回路，减少电源噪声；信号层与地层的紧密耦合能有效控制阻抗并屏蔽外部干扰，而双层板缺乏这种结构，易导致信号串扰、反射和EMI超标,无法满足高速传输需求。

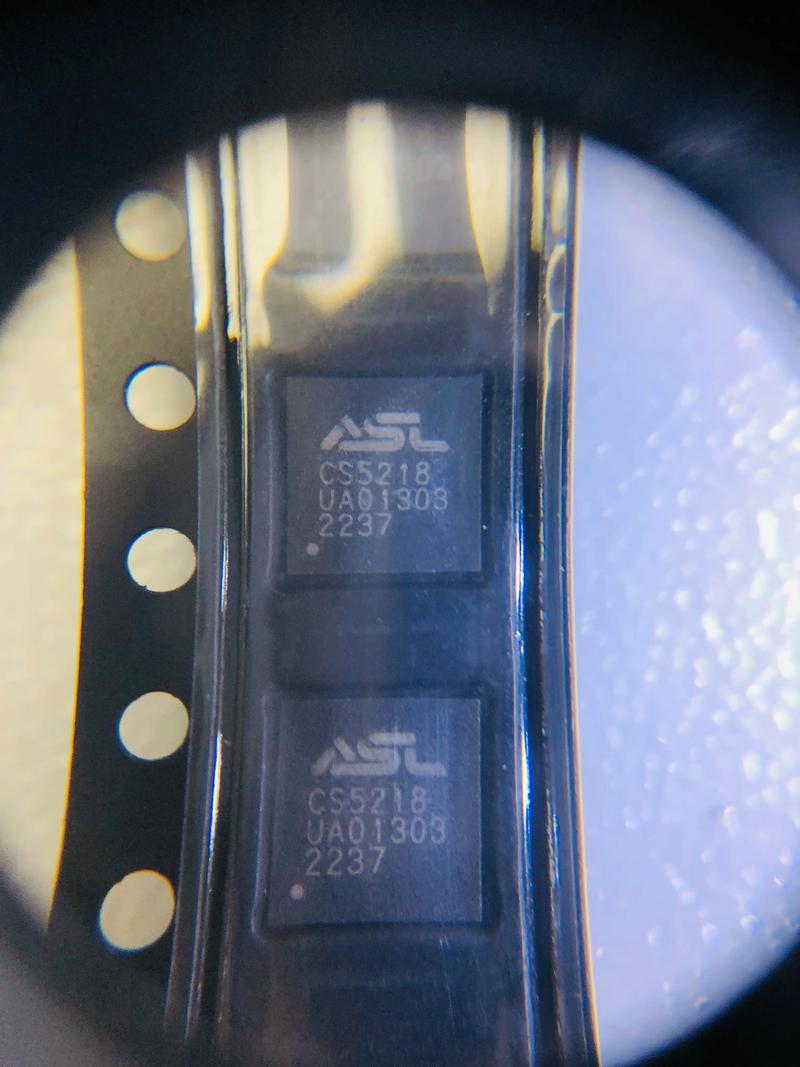

（图片来源网络，侵删） -
问：在PCB设计中，如何优化HDMI差分信号的布线以减少信号衰减？
答：优化措施包括：①选择低损耗介质材料（如罗杰斯RO4003C），降低介电损耗；②缩短信号路径长度，避免不必要的绕线；③控制差分线间距（通常为线宽的2-3倍），增强耦合抑制共模噪声；④减少过孔使用，若必须使用则优化过孔结构（如背钻孔消除stub）；⑤在信号源端或终端添加匹配电阻，实现阻抗连续性,从而减少信号反射和衰减。
