iPad的屏幕贴合技术是其显示效果的核心支撑,直接影响着用户的视觉体验、操作手感和设备整体质感，这项技术看似是简单的屏幕与玻璃的组合，实则融合了精密光学设计、材料科学和先进制造工艺，旨在解决传统屏幕结构中光线散射、反光、视差等痛点，实现更通透、更细腻、更自然的显示效果。
从技术演进来看,iPad屏幕贴合技术主要经历了全贴合（Full Lamination）和OGS（One Glass Solution，单玻璃方案）两大阶段，而目前主流采用的是更为先进的TOL（Touch On Lens，触控直接贴合）和In-Cell（触控层嵌入显示层）技术，不同技术方案的核心差异在于触控层、显示层与保护玻璃的整合方式，以及由此带来的光学性能、结构强度和成本的变化。

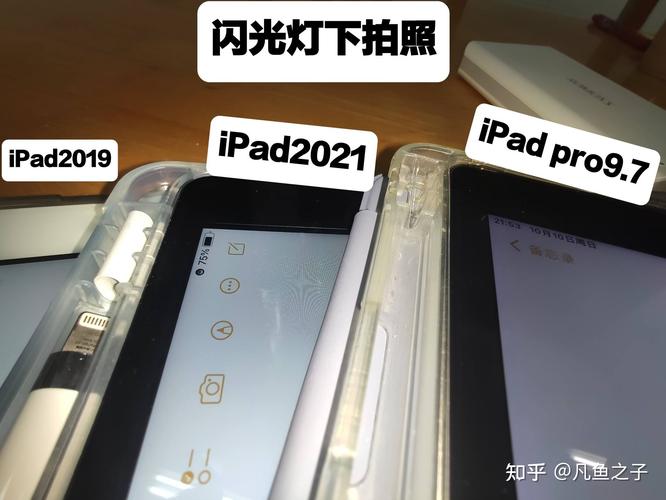

传统非贴合屏幕结构中,触摸屏、显示屏（LCD或OLED）和表面保护玻璃是独立的三层结构，中间存在空气间隙，当光线从屏幕发出时，需要经过玻璃、空气、触摸屏、显示屏等多层介质，每次界面都会发生反射和折射，导致光线散射严重，画面通透度下降，色彩饱和度降低，同时在强光下反光现象尤为明显，由于触摸屏与显示屏之间存在物理距离，用户在操作时容易产生视差（即手指触摸位置与屏幕实际显示位置存在偏差），影响操作精准度。
全贴合技术的出现,首先通过光学胶（OCA，Optically Clear Adhesive）将触摸屏与保护玻璃紧密贴合，消除了中间的空气层，这一改进直接带来了三大优势：一是显著减少光线反射和散射，提升屏幕的透光率，使画面看起来更明亮、色彩更鲜艳；二是降低屏幕厚度，让iPad机身设计更轻薄；三是消除视差，实现手指触摸与屏幕显示的精准同步，操作手感更直接，早期的全贴合技术多用于中高端机型，而随着成本下降，现已普及到全系iPad产品。
在全贴合基础上,进一步的技术革新聚焦于减少中间层数量，提升结构集成度，OGS技术将触摸层直接集成在保护玻璃的内表面，省去了独立的触摸屏层，使结构更轻薄，透光率进一步提升，但OGS技术对玻璃强度要求较高，且容易产生摩尔纹（光波干涉现象），在部分iPad型号中应用后逐渐被更优方案替代。
目前iPad Pro等高端机型主要采用In-Cell和TOL技术，In-Cell技术将触摸感应层嵌入到显示屏的像素层中，触摸电极与显示单元一体化设计，从根本上减少了屏幕层数，这种技术的优势在于极致的轻薄和优秀的透光性，屏幕画面与玻璃几乎融为一体，视觉冲击力更强，但In-Cell工艺复杂，成本较高，且对触摸灵敏度要求极高，需要精密的驱动IC支持，因此多用于高端产品线。
TOL技术则介于全贴合和In-Cell之间，它将触摸层直接贴合在保护玻璃下方，省去了触摸屏的基板，结构相对简单，成本可控，同时也能实现较好的透光率和视差消除效果，在中端iPad型号中，TOL技术凭借其性价比优势成为主流。
除了上述技术方案,iPad屏幕贴合还涉及关键的工艺细节，光学胶的选择与贴合精度直接影响屏幕的可靠性和显示效果，OCA胶需要具备高透光率、高粘性、抗老化等特性，贴合过程中需在无尘环境下进行，避免气泡、杂质等问题，屏幕边缘的密封处理也很重要，能有效防止水分、灰尘进入，提升设备的环境适应性。
为了更直观地对比不同贴合技术的特点,可参考下表：
| 技术类型 | 结构特点 | 优势 | 劣势 | 应用机型举例 |
|---|---|---|---|---|
| 非贴合 | 触摸屏、显示屏、玻璃三层独立 | 成本低，维修简单 | 透光率低，反光严重，存在视差 | 早期iPad入门款 |
| 全贴合（OCA） | 触摸屏与玻璃通过OCA胶贴合 | 透光率提升，减少反光，消除视差 | 仍存在三层结构，厚度较高 | 现款大部分iPad型号 |
| OGS | 触摸层集成在玻璃内表面 | 结构轻薄，透光率进一步优化 | 玻璃强度要求高，易出现摩尔纹 | 部分旧款iPad Air |
| In-Cell | 触摸层嵌入显示层 | 极致轻薄，透光率最高，无视差 | 工艺复杂，成本高，触摸精度要求高 | iPad Pro系列 |
| TOL | 触摸层贴合在玻璃下方，省触摸屏基板 | 成本适中，轻薄度较好，透光率优 | 触摸层与玻璃仍有微小间隙 | iPad Air、iPad mini系列 |
除了硬件层面的技术,iPad屏幕贴合还与软件算法协同工作，通过环境光传感器自动调节屏幕亮度，结合贴合技术减少的反射，确保在不同光线下都能获得最佳的视觉效果，Apple Pencil的精准书写体验也高度依赖屏幕贴合技术，消除视差后，笔尖与屏幕显示内容的同步性大幅提升，创作手感更接近真实纸笔。
随着iPad向更轻薄、更高分辨率、更高刷新率方向发展，屏幕贴合技术也将持续创新，折叠屏iPad的探索对柔性屏幕贴合技术提出了更高要求，而Micro LED等新型显示技术的应用，也需要与之匹配的贴合方案来优化光学性能，环保材料在光学胶和屏幕结构中的应用，也将成为技术发展的重要方向。
相关问答FAQs：
Q1：iPad屏幕贴合技术坏了会有什么表现？可以自行修复吗？
A：屏幕贴合技术损坏的常见表现包括屏幕边缘出现气泡、进水导致屏幕脱层、触摸失灵或触摸位置与显示内容偏差等，这些问题通常是由于外力撞击、屏幕弯曲或进水腐蚀导致光学胶失效，不建议用户自行修复，因为贴合过程需要在无尘环境下进行专业设备操作，且需要精确对位，自行拆解可能导致屏幕彻底损坏或触控功能失效，建议前往Apple官方售后或授权维修点进行处理，以确保修复质量和设备安全性。
Q2：全贴合屏幕和普通屏幕在使用体验上有哪些具体差异？
A：全贴合屏幕与普通屏幕在使用体验上的差异主要体现在三个方面：一是视觉通透度，全贴合屏幕因消除空气层，画面更通透，色彩饱和度更高，尤其在强光下反光现象明显减轻；二是操作手感，全贴合屏幕消除了视差，手指触摸位置与屏幕显示内容完全同步，操作更精准，书写绘画时更自然；三是机身厚度，全贴合屏幕结构更紧凑，能帮助设备实现更轻薄的设计，使用Apple Pencil在普通屏幕上书写时，可能会感觉笔尖与显示内容有“延迟感”，而在全贴合屏幕上则几乎无差异，创作体验更佳。
