为什么要在 ActiveX 控件中使用窗体？
想象一个场景：你正在开发一个 ActiveX 控件，用于配置一个复杂的图表，如果直接在控件的表面放置几十个配置选项（如坐标轴、图例、数据系列等），会使得控件界面臃肿不堪,并且难以管理。

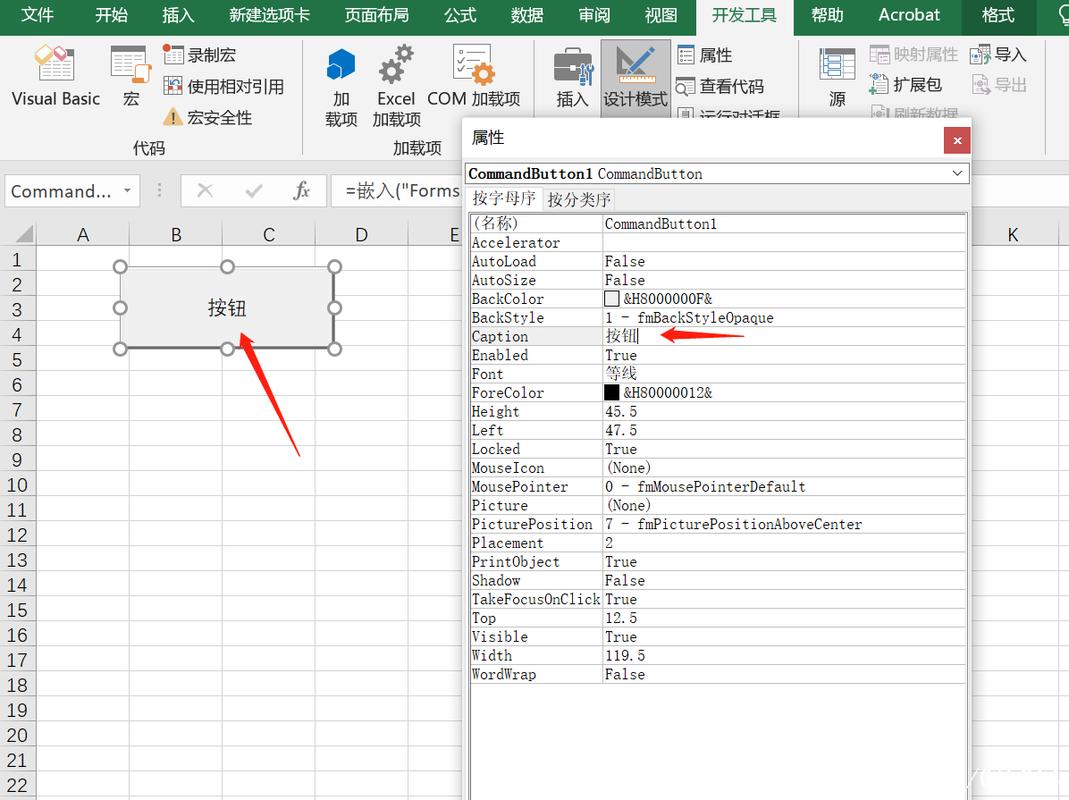

（图片来源网络，侵删）
更好的方法是：
- 控件本身只显示一个简单的图表或一个“设置”按钮。
- 当用户点击“设置”按钮时，弹出一个独立的窗体（对话框）。
- 这个对话框窗体包含了所有复杂的配置选项。
- 用户在对话框中进行设置，点击“确定”后，对话框关闭，并将设置结果传递回 ActiveX 控件,控件根据新设置重新绘制自身。
这样做的好处显而易见：
- 界面清晰：控件保持简洁,复杂的配置逻辑被封装在对话框中。
- 代码解耦：控件的绘制代码和配置对话框的界面/逻辑代码分离,便于维护。
- 功能强大：可以利用窗体的所有功能，如菜单、工具栏、多页面等。
核心原理：控件与窗体的通信
实现这一功能的核心在于建立 ActiveX 控件 和 对话框窗体 之间的双向通信。
-
控件 -> 窗体 (单向)
（图片来源网络，侵删）- 时机：当控件需要显示窗体时（响应按钮点击事件）。
- 方式：控件创建一个对话框窗体的实例，并可能需要向窗体传递一些初始数据，将当前的配置状态传递给对话框,以便对话框在打开时显示当前的设置。
-
窗体 -> 控件 (单向)
- 时机：当用户在对话框中点击“确定”或“应用”按钮,并关闭对话框时。
- 方式：对话框需要将用户在界面上修改的新数据“返回”给控件，这通常通过以下两种方式实现：
- 方式一（推荐）：通过对话框类的成员变量，这是最标准、最清晰的方式，对话框类定义成员变量来绑定到对话框上的控件（如编辑框、复选框），当用户点击“确定”时，这些成员变量中就保存了最新的值，控件在创建对话框时，将自己的数据设置到对话框的成员变量中；在对话框关闭后,再从这些成员变量中读取新数据。
- 通过控件的公共方法，对话框可以调用 ActiveX 控件暴露给外部（宿主程序，如 VB, C# 或网页）的公共方法来传递数据，控件可以定义一个
ApplySettings(newSettings)方法,对话框在关闭前调用这个方法。
详细实现步骤 (以 MFC ActiveX 控件为例)
假设我们要创建一个名为 MyDialogCtrl 的 ActiveX 控件，它包含一个按钮，点击后弹出 MySettingsDialog 对话框。
步骤 1：创建对话框资源
- 在你的 MFC ActiveX 控件工程中,插入一个新的对话框资源。
- 使用 Resource View -> 右键点击 Dialog -> Insert Dialog...。
- 设计你的对话框界面，添加所需的控件（如编辑框、复选框、列表框等）。
- 为对话框资源创建一个类：
- 双击对话框资源，或者右键点击对话框 -> Add Class...。
- 选择 MFC Class，点击“Add”。
- 为类命名，
CMySettingsDialog，并确保基类是CDialogEx。 - 关键步骤：为对话框上的每个控件（ID 为
IDC_EDIT_NAME的编辑框）添加 成员变量，在“Add Member Variable”向导中，选择“Value”类型，并指定变量类型（如CString）和变量名（如m_strName）,这些变量将用于在控件和对话框之间传递数据。
步骤 2：在 ActiveX 控件类中添加成员变量和方法
-
添加成员变量：在你的控件类（
CMyDialogCtrl）的头文件（.h）中,添加两个成员变量：- 一个用于存储当前配置的数据结构（或简单变量）。
- 一个指向对话框对象的指针。
// MyDialogCtrl.h class CMyDialogCtrl : public COleControl { // ... 其他代码 public: // ... 其他方法 // 对话框指针 CMySettingsDialog* m_pSettingsDialog; // 存储配置数据的成员变量 CString m_strCurrentName; BOOL m_bIsEnabled; protected: // ... 其他代码 }; -
添加方法：在控件类中添加一个公共方法，用于触发显示对话框，这个方法通常被控件的某个事件（如按钮点击）调用。
（图片来源网络，侵删）// MyDialogCtrl.h class CMyDialogCtrl : public COleControl { // ... public: // ... 其他方法 // 声明一个公共方法来显示对话框 void ShowSettingsDialog(); // ... };
步骤 3：实现控件逻辑
-
初始化：在控件类的构造函数中，将对话框指针初始化为
NULL。// MyDialogCtrl.cpp CMyDialogCtrl::CMyDialogCtrl() : m_pSettingsDialog(NULL) { // TODO: 初始化成员变量 m_strCurrentName = _T("Default Name"); m_bIsEnabled = TRUE; } -
实现
ShowSettingsDialog方法：这是核心部分，我们将创建对话框、传递数据、显示对话框,并在关闭后获取新数据。// MyDialogCtrl.cpp #include "MySettingsDialog.h" // 确保包含对话框类的头文件 void CMyDialogCtrl::ShowSettingsDialog() { // 1. 创建对话框对象 // 注意：使用 new 创建，因为 DoModal 会阻塞，对象必须存在 if (m_pSettingsDialog == NULL) { m_pSettingsDialog = new CMySettingsDialog(); } // 2. 将控件的当前数据传递给对话框 // 假设对话框类 CMySettingsDialog 有 SetInitialData 方法 // 或者直接设置其成员变量 m_pSettingsDialog->m_strName = m_strCurrentName; m_pSettingsDialog->m_bEnabled = m_bIsEnabled; // 3. 以模态方式显示对话框 // DoModal 会阻塞，直到对话框关闭 INT_PTR nResult = m_pSettingsDialog->DoModal(); // 4. 对话框关闭后，检查用户点击的是“确定”还是“取消” if (nResult == IDOK) { // 用户点击了“确定”，从对话框中获取新数据 m_strCurrentName = m_pSettingsDialog->m_strName; m_bIsEnabled = m_pSettingsDialog->m_bEnabled; // 5. (可选) 数据更新后，通知控件重绘或触发事件 InvalidateControl(); // 使控件无效，导致 OnDraw 被调用 FireClick(); // 假设你定义了一个 Click 事件来通知宿主 } // 6. 清理对话框对象 // 注意：对于模态对话框，DoModal 返回后会自动销毁窗口， // 但我们是用 new 创建的，所以需要手动 delete if (m_pSettingsDialog != NULL) { delete m_pSettingsDialog; m_pSettingsDialog = NULL; } }
步骤 4：将方法与控件事件关联
为了让宿主程序（如 VB6, C# 或网页中的 JavaScript）能够触发这个对话框，你需要将 ShowSettingsDialog 方法暴露出去。
-
添加方法到
.odl文件：打开你的工程中的.odl文件（MyDialogCtrl.odl），在dispinterface中添加你的方法。// MyDialogCtrl.odl [ uuid(...), // 你的控件 GUID helpstring("MyDialogCtrl 1.0 Type Library"), version(1.0) ] library MYDIALOGCTRLTLB { // ... 其他代码 importlib("stdole2.tlb"); [ uuid(...), // 你的接口 GUID helpstring("_IMyDialogCtrlEvents") ] dispinterface _IMyDialogCtrlEvents { // ... 这里是事件，不是方法 }; [
