无人机倾斜摄影技术通过多镜头同步采集地面影像，能够快速生成高精度实景三维模型，广泛应用于城市规划、测绘、应急响应等领域，而科学设置倾斜摄影航线是保证数据质量的核心环节，需综合考虑飞行平台、作业区域特征、成果精度要求等多重因素，以下从航线规划原则、参数设置方法、特殊区域处理及质量控制四个方面,详细阐述无人机倾斜摄影航线的设置流程与要点。
航线规划的基本原则与前期准备
航线规划是倾斜摄影航线的第一步，需基于项目需求明确作业范围、精度指标及成果用途，前期准备工作包括：收集测区高精度DOM（数字正射影像图）和DEM（数字高程模型），分析地形起伏、地物分布及禁飞区；根据无人机载重、续航时间选择合适机型（如多旋翼无人机适合小范围复杂区域，固定翼无人机适合大面积区域）；检查相机传感器参数（像元尺寸、焦距）与POS系统（定位定姿系统）精度,确保硬件满足设计要求。
航线规划需遵循“重叠度均匀、覆盖完整、安全高效”原则，重叠度是保证影像连接点密度的关键，一般要求航向重叠度≥70%，旁向重叠度≥60%；对于城市高楼密集区，需适当提高至80%以上，避免因建筑物遮挡导致纹理缺失，需合理设置飞行高度，既要保证地面分辨率满足精度要求，又要避免因高度过低导致飞行效率低下或安全风险，地面分辨率（GSD）计算公式为：GSD = 飞行高度×像元尺寸÷焦距，像元尺寸为4.9μm、焦距为35mm的相机，若要求GSD≤5cm,则飞行高度需控制在约356m。
航线参数设置的关键步骤
航线参数设置是确保数据采集质量的核心，需通过专业航线规划软件（如大疆智图、Pix4Dcapture、CCapture等）完成，主要参数包括飞行高度、航线间距、曝光控制及像控点布设。
飞行高度与航线间距
飞行高度需根据GSD要求和地形起伏综合确定，平坦区域可按固定高度飞行，而丘陵或山地需采用“分区设高”或“航点飞行”模式，通过DEM调整每个航点的相对高度，确保各区域GSD一致，航线间距的计算公式为：航线间距 = 飞行高度×航向重叠度×像幅宽度÷（焦距×1000），飞行高度120m、航向重叠75%、像幅宽度23.5mm、焦距35mm时，航线间距约为56m，实际作业中需旁向重叠度≥60%进行调整,最终间距取45m左右。
倾斜角度与曝光控制

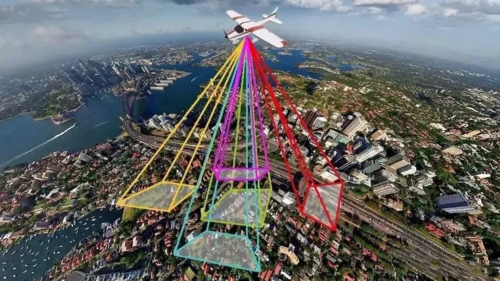

倾斜摄影通常采用五镜头系统（1个下视镜头+4个倾斜镜头，倾斜角度一般为±45°），需确保各镜头同步曝光，曝光参数需根据光照条件调整，避免过曝或欠曝：晴天使用低ISO（如100-200）、小光圈（如f/8-f/11），快门速度控制在镜头安全快门内（如焦距35mm时，快门≤1/35s）；阴天可适当提高ISO至400，光圈放大至f/5.6，启用自动曝光曝光（AEB）模式，拍摄3张不同曝光度的照片,增强影像动态范围。
像控点布设与航线优化
像控点是提高模型绝对精度的关键，需在测区均匀布设，平坦区域每2-3平方公里布设5-8个，地形复杂区域适当加密，像控点应选择硬质、稳定的地物（如道路标线、屋顶角点），采用RTK测量获取三维坐标，精度需达到厘米级，航线优化时，需检查航线是否完全覆盖测区边界（边界向外延伸2-3条航线），避免数据漏洞；对于高楼区域，可设置“环绕航线”或“之”字形航线，减少建筑物遮挡死角,以下是典型测区的航线参数设置参考：
| 测区类型 | 飞行高度（m） | 航向重叠度 | 旁向重叠度 | 像控点密度（点/km²） |
|---|---|---|---|---|
| 平坦城区 | 120-150 | 75%-80% | 60%-65% | 6-8 |
| 丘陵山地 | 100-200（分区） | 80%-85% | 65%-70% | 8-10 |
| 高楼密集区 | 80-120 | 85%-90% | 70%-75% | 10-12 |
特殊区域的航线处理技巧
不同地形地物对航线设置有特殊要求，需针对性调整方案,确保数据完整性。
水域与植被覆盖区
水域易产生镜面反射，导致影像模糊，需选择无风时段飞行，调整曝光参数（降低ISO、使用偏振镜），并适当提高航向重叠度至85%以上，弥补水面纹理缺失，植被覆盖区需考虑季节因素，夏季树叶茂盛可能导致地面纹理缺失，可结合LiDAR数据穿透植被，或增加飞行高度（降低GSD）以提升连接点匹配成功率。
高楼与桥梁区域
高楼倾斜摄影的难点在于“顶面”和“侧面”数据采集不足，需采用“分层飞行”模式：低空（50-100m）围绕高楼设置环形航线，倾斜镜头朝向建筑物；中空（150-200m）设置常规航线，确保顶部影像覆盖，桥梁需沿走向布设“S形”航线，垂直于桥梁方向设置倾斜航线,避免因角度单一导致纹理缺失。
禁飞区与障碍物规避
临近机场、军事区域等禁飞区需提前申报航线，或调整作业范围；高压线、高楼等障碍物需在规划软件中设置安全距离（垂直距离≥50m，水平距离≥30m），采用“航点避障”模式自动绕行,必要时人工干预航线调整。
航线质量的检查与优化
航线规划完成后，需通过软件模拟飞行检查数据质量，避免实际作业中出现问题，检查内容包括：航线是否连续、有无交叉或遗漏；重叠度是否达标（软件可生成重叠度分布图，红色区域表示重叠度不足）；像控点覆盖是否均匀，若发现问题，及时调整参数：如重叠度不足则缩小航线间距或降低飞行高度；存在漏洞则补飞局部航线。
实际飞行前，需进行试飞验证，检查曝光参数、POS系统稳定性及无人机续航情况，试飞数据导入软件后，生成初步连接点报告，若连接点密度过低（每平方公里少于1000个）,需重新优化航线或调整曝光控制。
相关问答FAQs
Q1：倾斜摄影航线中，航向重叠度和旁向重叠度是否越高越好？
A1：并非越高越好，过高的重叠度（如航向＞90%）会导致数据冗余，增加存储和处理时间，降低飞行效率；而过低（如航向＜60%）则会导致连接点不足，模型出现空洞或扭曲，一般建议航向重叠度70%-85%、旁向重叠度60%-75%，具体根据地形复杂度和精度要求调整，城市高楼区可适当提高,平坦区域可适当降低。
Q2：如何在山地地区设置倾斜摄影航线，避免因地形起伏导致GSD不一致？
A2：山地地区需采用“基于DEM的航点飞行”模式：首先导入测区DEM数据，在航线规划软件中设置“相对高度”参数（即无人机相对于地面的高度），软件会自动根据地形起伏调整每个航点的绝对飞行高度，确保各区域GSD一致，需加密航线间距（旁向重叠度提高至70%以上），并增加像控点密度（8-10点/km²），通过RTK测量控制点坐标,削弱地形起伏对精度的影响。
