大疆无人机GPS模块的拆卸是一项需要谨慎操作的技术活，涉及精密电子元件和结构拆解，若操作不当可能导致设备损坏、功能失效甚至安全风险，以下从准备工作、拆卸步骤、注意事项及常见问题等方面详细说明操作流程,供参考。
（图片来源网络，侵删）
前期准备工作
在拆卸GPS模块前，需充分准备工具和了解设备结构，确保操作安全可控。
-
工具准备：
- 基础工具：塑料撬棒（避免金属工具划伤机身）、十字螺丝刀（匹配机身螺丝规格）、镊子（用于夹取小零件）、防静电手环（防止静电损坏电子元件）。
- 辅助工具：放大镜或显微镜（观察精密接口）、清洁布（擦拭指纹和污渍）、密封袋（分类存放螺丝和小零件）。
- 可选工具：热风枪（用于软化胶固定，部分机型GPS模块可能用胶水粘贴）。
-
资料与设备确认：
- 确认无人机型号（如Mavic Air 2、Phantom 4等不同机型GPS模块位置和固定方式可能不同），可通过大疆官网或维修手册查询结构图。
- 备份数据：若无人机内有重要数据，先通过DJI Fly App导出，避免误删。
- 电量保障：确保无人机电量在50%以上，避免拆卸中突然关机导致数据丢失或硬件损坏。
-
安全与环境：
（图片来源网络，侵删）- 在干燥、清洁、光线充足的环境操作，避免灰尘或水分进入机身。
- 断开所有电源：关闭无人机，拔下电池，等待5分钟确保电容完全放电。
拆卸步骤详解
以大疆常见机型（如Mavic Air 2）为例，GPS模块通常位于机身顶部或云台附近，具体步骤如下：

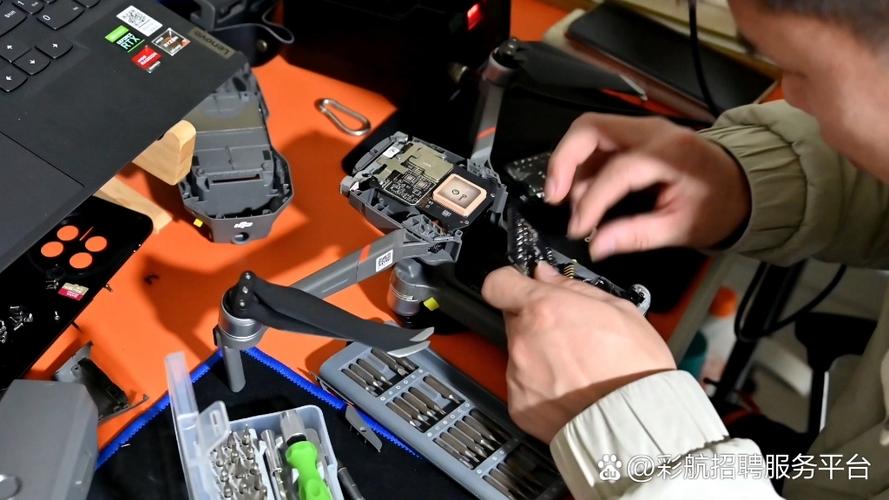

外壳拆卸

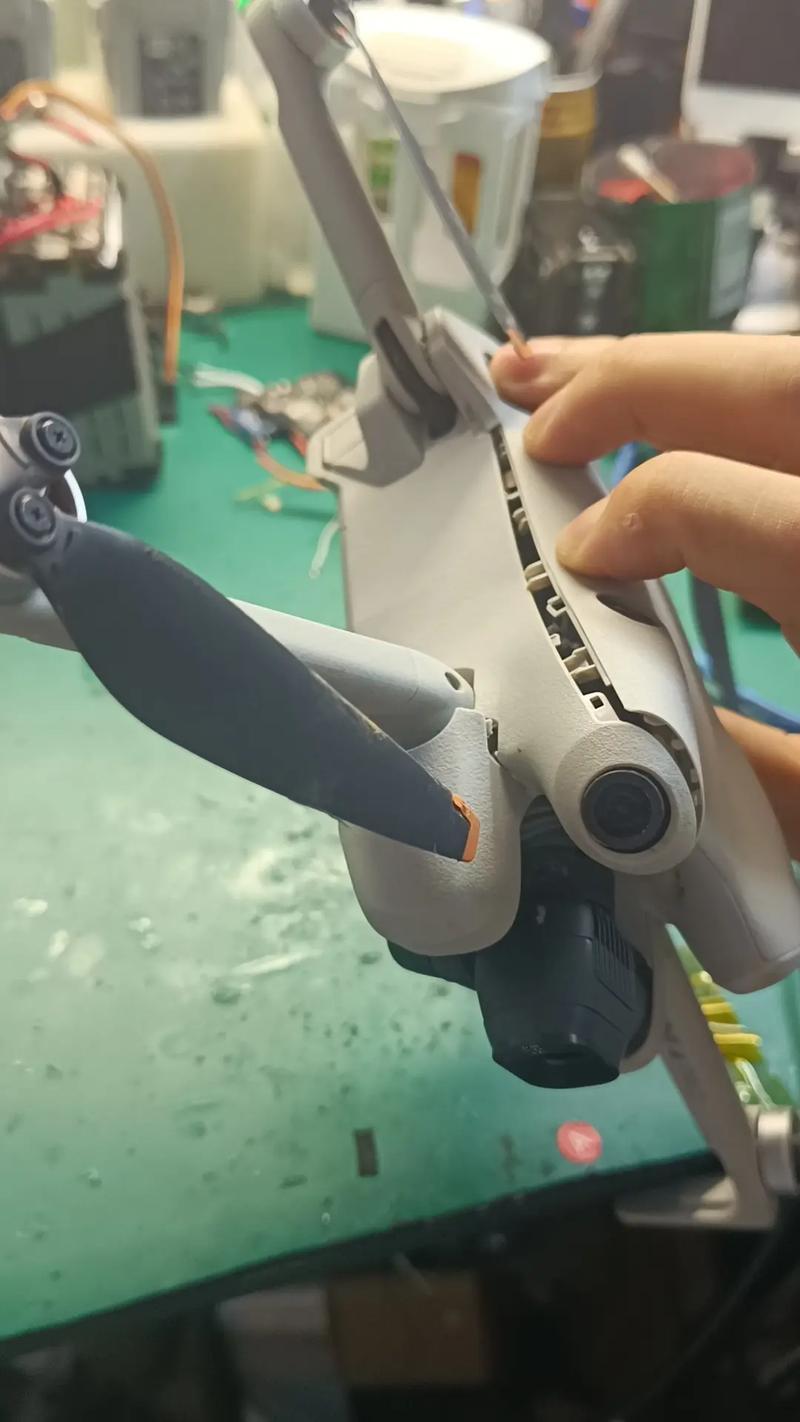

- 顶部外壳：用塑料撬棒从机身缝隙处轻轻撬开顶部外壳，注意卡扣位置（一般位于机身前后两侧），避免用力过猛导致卡扣断裂。
- 螺丝处理：记录不同长度螺丝的位置（可用手机拍照或贴标签分类），通常顶部外壳有2-4颗固定螺丝，拧下后放置密封袋中。
2 GPS模块定位与断开连接

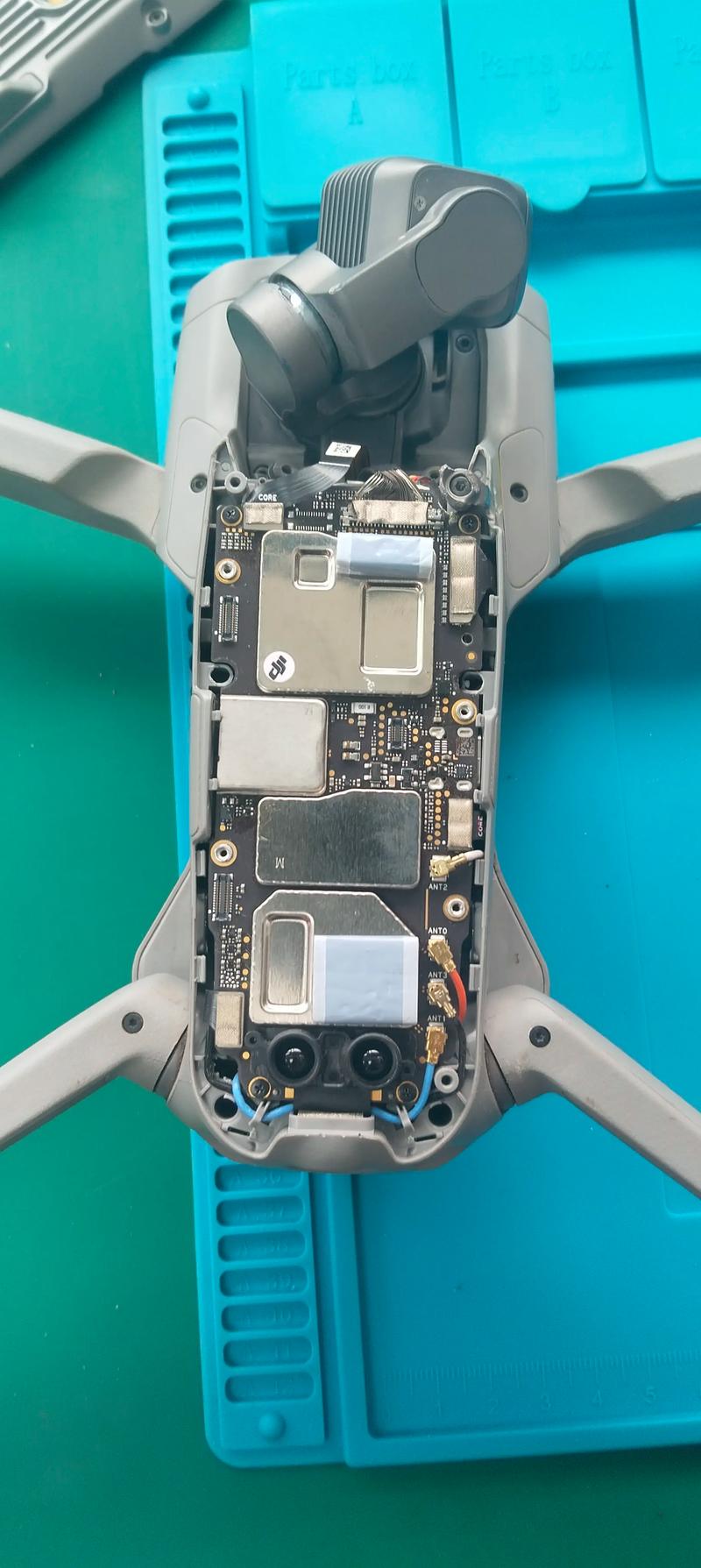

- 定位模块：打开外壳后，GPS模块通常为黑色方形或圆形元件，位于机身顶部中央，靠近天线位置，可能标注“GPS”或“GLONASS”字样。
- 断开接口：
- 天线连接：GPS模块一般通过细小的排线或天线接口与主板连接，用镊子轻轻拔出接口卡扣（注意避免拉扯排线），部分接口可能需先解开固定胶点。
- 电源连接：若模块有独立电源线，同样通过卡扣或插拔方式断开，确认所有连接完全分离后再进行下一步。
模块取出与固定处理
- 拆除固定件：GPS模块可能通过螺丝、胶水或卡扣固定，若为螺丝固定，用合适螺丝刀拧下；若为胶水固定，可用热风枪低温（约80-100℃）加热软化胶体，再用撬棒轻轻分离。
- 取出模块：缓慢取出GPS模块，注意周围是否有其他线缆或元件阻碍，避免强行拉扯导致损坏。
清洁与检查
- 清洁模块接口：用无水酒精棉签轻轻擦拭模块和主板的接口，去除氧化或污渍（注意不要用力摩擦接口针脚）。
- 检查元件：观察模块是否有物理损坏（如裂痕、虚焊），若需更换，确保新型号与原机完全兼容。
关键注意事项
- 静电防护：人体静电可能击穿电子元件，操作前务必佩戴防静电手环，并触摸金属物体释放静电。
- 螺丝分类：不同机型螺丝长度和用途不同，混装可能导致外壳无法闭合或结构松动，需严格分类存放。
- 力度控制：撬棒和镊子使用时需轻柔，避免对机身、排线或模块本身造成划痕、压痕。
- 胶水处理：若模块用胶水固定，加热温度不宜过高（不超过100℃），以免融化周围塑料外壳。
- 防水处理：重新安装时，确保所有密封圈和胶垫归位，避免影响无人机防水性能（部分机型IP43等级防水依赖于密封结构）。
常见问题与风险规避
-
拆卸后GPS信号弱或无法定位：
- 原因：接口未插紧、天线排线损坏、模块型号不兼容。
- 解决：重新检查接口是否完全插入，观察排线是否有折痕或断裂，更换原厂或兼容型号模块。
-
无人机功能异常（如无法开机、云台抖动）：
- 原因：操作中误触其他元件、螺丝拧错位置、静电损坏主板。
- 解决：对照维修手册检查螺丝位置，使用万用表检测关键电路是否正常，必要时联系专业维修人员。
相关问答FAQs
Q1：拆卸GPS模块会影响无人机的其他功能吗？
A：GPS模块主要用于定位、导航和悬停稳定性，拆卸后可能导致无人机无法实现精准悬停、自动返航失效、图传信号漂移等问题，若仅为清洁或维修，建议尽快重新安装；若长期不使用，需通过DJI Fly App关闭相关功能，避免影响飞行安全。
（图片来源网络，侵删）
Q2：自己拆卸GPS模块会失去保修吗？
A：是的，大疆官方明确规定，用户私自拆解无人机（包括GPS模块）将立即失去保修资格，若设备在保修期内且GPS模块出现故障，建议联系官方售后或授权维修点处理,避免因不当操作造成更大损失。
