遥控器控制无人机原理涉及无线通信、信号编码、指令处理、飞行控制算法等多个环节，是一个典型的多学科交叉技术体系，其核心在于通过遥控器将操作者的意图转化为电信号，经无线传输后由无人机接收并执行，同时通过反馈机制实现闭环控制，以下从硬件组成、信号传输、指令处理、执行反馈及安全保障五个维度展开详细说明。
（图片来源网络，侵删）
硬件组成：控制链路的物理基础
遥控器与无人机的控制依赖硬件协同工作,主要包括以下模块：
-
遥控端：

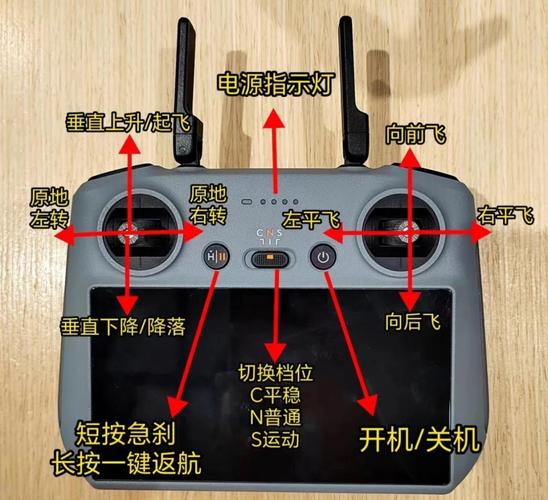

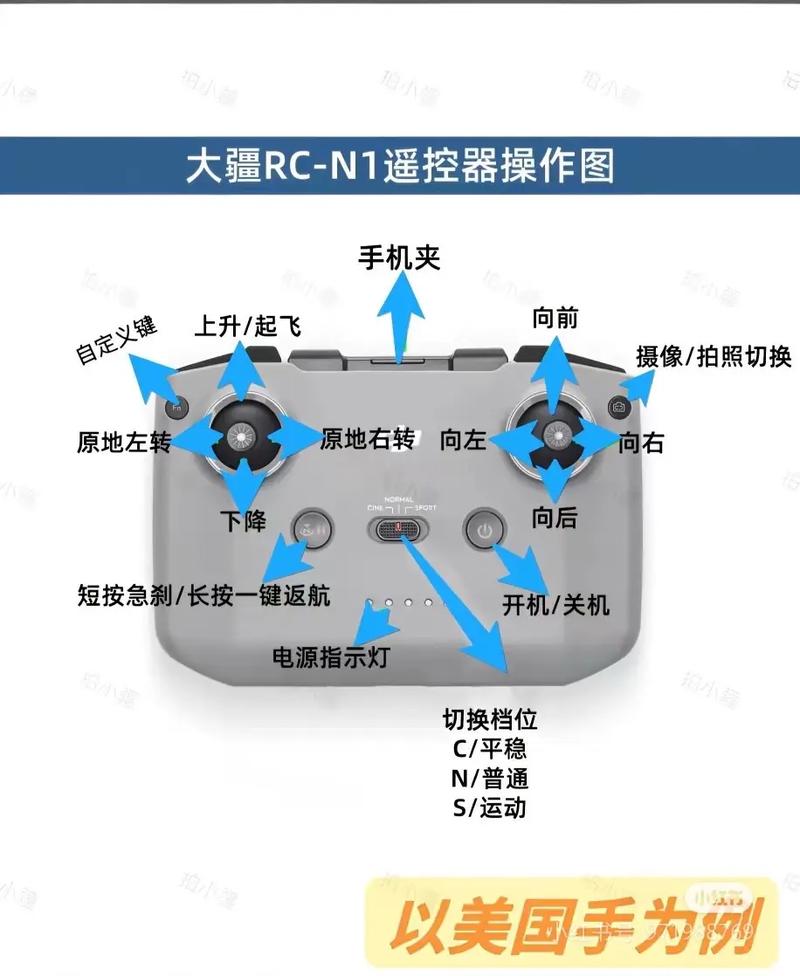

- 摇杆/按键：操作者通过摇杆控制无人机的油门（高度）、方向（偏航）、俯仰（前后）、横滚（左右）等参数，按键触发拍照、返航等功能。
- 编码芯片：将摇杆和按键的模拟信号或数字信号转化为特定格式的控制指令（如PWM信号、串口协议等）。
- 射频模块：负责将编码后的指令调制为无线电波（常用2.4GHz或5.8GHz频段），实现远距离传输。
- 天线：增强射频信号的发射功率和接收灵敏度，确保通信稳定性。
-
无人机端：
- 接收机：与遥控器配对，接收并解调无线电波，还原为原始控制指令。
- 飞控系统：无人机的“大脑”，通常基于STM32、DSP等微控制器，负责解析指令并融合传感器数据，生成控制算法。
- 执行机构：包括电调（ESC）、无刷电机、舵机等，将飞控系统的电信号转化为动力输出，驱动旋翼转动或舵面偏转。
信号传输：无线通信的技术实现
遥控器与无人机之间的通信采用无线射频技术，核心流程如下：
（图片来源网络，侵删）
- 信号调制：遥控器将编码后的指令（如PWM信号）通过调制技术（如FSK、GFSK）加载到高频载波上，形成可传输的无线电信号。
- 频段选择：民用无人机普遍使用2.4GHz ISM频段，该频段全球通用、抗干扰能力强（通过跳频扩频技术FHSS或直接序列扩频DSSS规避干扰）；部分专业无人机采用5.8GHz频段，带宽更高但传输距离较短。
- 传输协议：
- PWM/PPM：传统协议，通过脉冲宽度或脉冲间隔传递指令，但易受干扰。
- SBUS/CRSF：现代数字协议，支持多通道数据打包传输，抗干扰性和实时性更优。
- WiFi/图传融合：部分无人机将控制信号与图传信号整合在同一频段，通过MIMO技术区分信道，降低延迟。
指令处理：从操作到执行的逻辑转换
无人机接收到信号后，飞控系统需完成以下步骤：
- 指令解码：接收机将无线电信号还原为数字指令（如“油门增加10%”），并通过串口（UART/SPI）传输给飞控。
- 传感器融合：飞控实时读取陀螺仪、加速度计、磁力计、气压计等传感器数据，解算无人机当前姿态（俯仰角、横滚角、偏航角）和位置（经纬度、高度）。
- 控制算法计算：

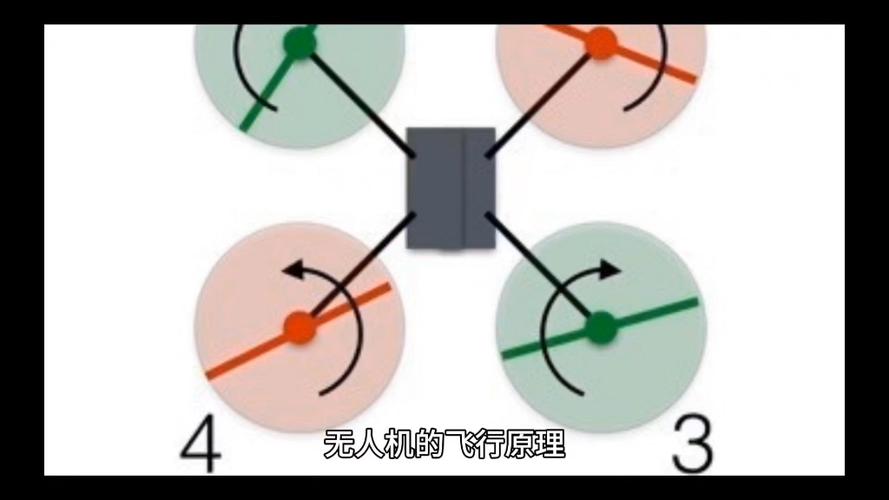

- 姿态控制：通过PID（比例-积分-微分）算法，将目标姿态与当前姿态的误差转化为电机转速调整指令，若操作者向前推杆（目标俯仰角+10°），飞控会降低后电机转速、提高前电机转速，使无人机前倾。
- 位置控制：结合GPS/北斗定位数据，通过位置环PID算法调整飞行轨迹，设定返航点后，飞控会持续计算与目标点的距离误差，修正电机输出以实现自主飞行。
执行反馈：闭环控制的核心
为确保控制精度，无人机采用闭环反馈机制：
- 前馈控制：遥控器直接发送操作指令（如摇杆角度），飞控快速响应。
- 反馈补偿：传感器实时监测执行结果（如电机转速、姿态变化），飞控将其与目标值对比，动态调整输出，当无人机受阵风影响倾斜时，陀螺仪立即检测到角速度变化，飞控通过PID算法自动修正电机转速，恢复平衡。
安全保障：可靠性设计
为防止失控，系统具备多重保护机制：
- 信号丢失保护：若遥控器信号中断超时（如5秒），无人机自动触发返航或悬停。
- 低电量保护：电池电压低于阈值时，强制降落或返航。
- 失控保护：通过失控算法，在信号干扰时切换至备用控制模式（如姿态模式）。
控制指令与执行对应关系表
| 遥控操作 | 目标动作 | 飞控处理逻辑 | 执行机构响应 |
|---|---|---|---|
| 油杆上推 | 增加高度 | 油门通道值↑ → 电机整体转速↑ | 所有电机输出功率增加 |
| 左摇杆右偏 | 向右偏航 | 偏航角指令+10° → 右侧电机减速、左侧加速 | 左右电机转速差产生偏航力矩 |
| 右摇杆后拉 | 向后飞行 | 俯仰角指令-5° → 后电机转速↑、前电机↓ | 前后电机转速差产生俯仰力矩 |
| 按下返航键 | 返回起飞点 | 读取GPS坐标 → 计算位置误差 → 调整电机输出 | 电机按轨迹修正指令分配转速 |
相关问答FAQs
Q1：为什么无人机遥控器通常使用2.4GHz频段？
A：2.4GHz频段具有全球通用性、无需额外授权，且通过跳频扩频技术（如FHSS）可有效规避Wi-Fi、蓝牙等设备的干扰，确保通信稳定性，该频段波长较短，天线尺寸可小型化，适合便携式遥控器设计，但部分场景下可能受多径效应影响，因此高端遥控器会结合 diversity diversity（分集接收）技术提升信号可靠性。
（图片来源网络，侵删）
Q2：无人机在信号干扰下如何保持稳定飞行？
A：无人机通过多重机制应对信号干扰：接收机采用跳频技术，在多个子频段间快速切换，避开干扰源；飞控系统依赖传感器冗余（如陀螺仪+加速度计+磁力计融合），即使控制信号丢失，仍能通过姿态模式维持稳定飞行；部分无人机具备失控保护算法，在信号质量低于阈值时自动切换至预设航线（如返航）,确保安全。
