遥控无人机遥控器是操控无人机的核心设备,其按键布局和功能设计直接影响飞手的操作体验与飞行安全，不同品牌、型号的遥控器在布局上可能存在差异，但核心功能模块高度相似，以下以主流遥控器为例，通过分区域图解和功能说明，帮助用户快速掌握遥控器的使用方法。
（图片来源网络，侵删）

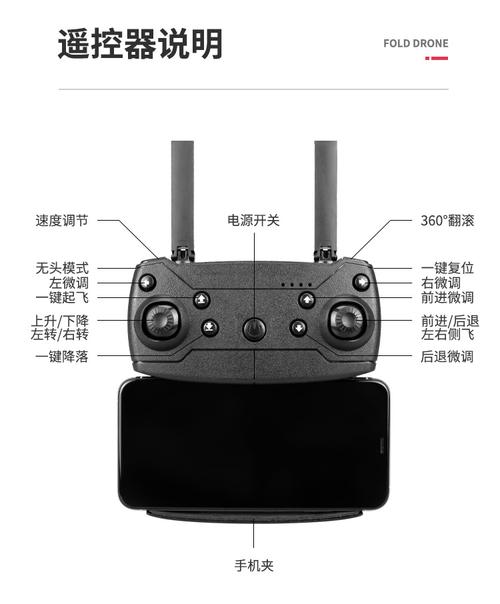

遥控器整体结构与按键分区
遥控器通常由握持区、功能按键区、摇杆区、显示屏/指示灯区及天线组成，各区域功能明确，分工协作实现对无人机的控制，以下是典型布局的详细解析：
握持区与机身设计
握持区采用人体工学设计,表面覆盖防滑材质，长时间握持不易疲劳，机身两侧通常配有可调节的摇杆灵敏度拨轮（部分型号支持通过菜单自定义灵敏度），方便飞手根据飞行环境调整操控精度，顶部或侧面可能设置挂绳孔，防止意外脱落。
功能按键区
功能按键位于遥控器顶部或两侧,是高频操作的核心区域，主要包括以下按键（具体名称可能因品牌而异）：
- 电源键：长按开机/关机，部分遥控器短按进入待机模式。
- 模式切换键：用于切换飞行模式（如GPS模式、运动模式、手动模式等），不同模式影响无人机的飞行姿态和响应速度。
- 返航键：紧急情况下触发无人机自动返航，部分遥控器支持长按强制返航。
- 拍照/录像键：控制无人机的相机进行拍照或录像，部分型号支持短拍长录或自定义功能。
- 增益调节键：用于调整飞行器的陀螺仪灵敏度，通常在调试或复杂环境中使用。
- 菜单键：进入遥控器设置菜单，可修改摇杆方向、按键功能、固件升级等。

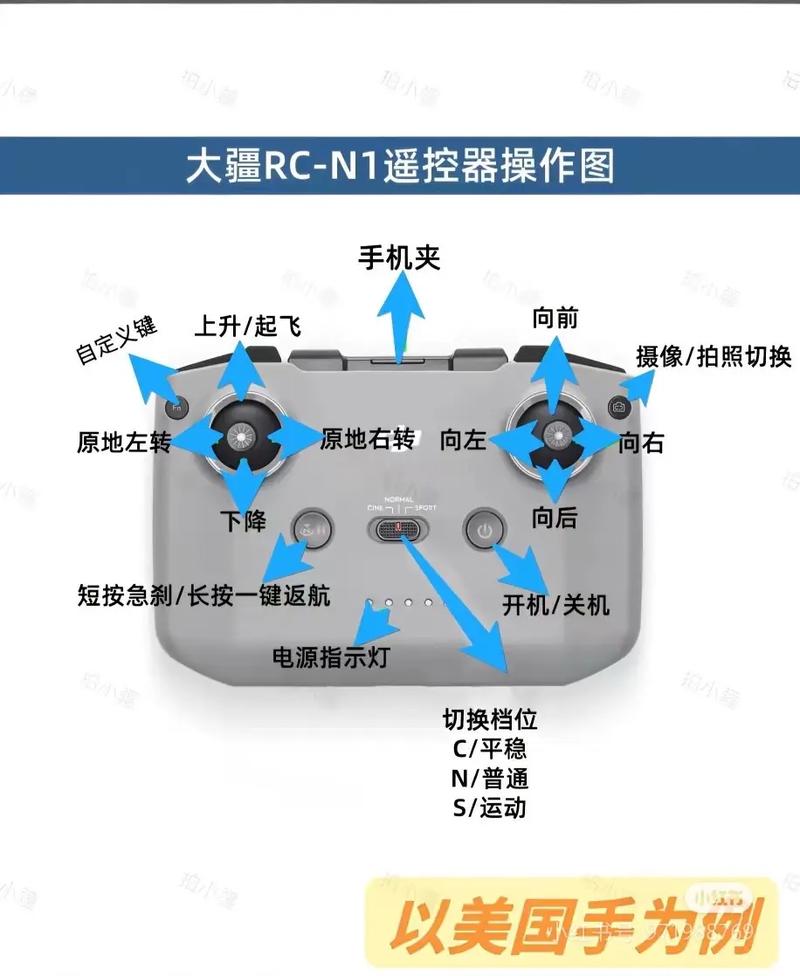

摇杆区
摇杆区是遥控器的核心操作部件,通常包含两个摇杆，分别控制无人机的不同运动：
（图片来源网络，侵删）
- 左摇杆（油门与方向控制）：
- 前推：无人机上升（油门增加）。
- 后拉：无人机下降（油门减少）。
- 左拨：无人机向左平移或机头左偏（航向调整）。
- 右拨：无人机向右平移或机头右偏（航向调整）。
- 右摇杆（姿态与相机控制）：
- 前推：无人机前进（机头下压）。
- 后拉：无人机后退（机头上抬）。
- 左拨：无人机向左倾斜飞行。
- 右拨：无人机向右倾斜飞行。
- 部分遥控器右摇杆下方设有相机拨轮,用于控制云台俯仰或变焦。
显示屏与指示灯区
- 显示屏：显示电池电量、信号强度、卫星数量、飞行模式、无人机高度、距离等关键参数，部分高端型号支持图传画面叠加显示。
- 指示灯：包括电源指示灯（显示开关机状态）、信号指示灯（闪烁表示信号强弱）、低电量指示灯（红色闪烁提醒充电）。
天线
天线用于与无人机通信,通常为可折叠设计，使用时需展开至垂直位置以保证信号传输效果，部分遥控器采用分集天线技术，可自动切换信号更强的天线。
按键功能对照表（以典型遥控器为例）
| 按键区域 | 按键名称 | 功能说明 |
|---|---|---|
| 顶部按键 | 电源键 | 长按3秒开机/关机，短按切换屏幕背光 |
| 左侧按键 | 模式切换键 | 循环切换GPS、运动、手动等模式，指示灯颜色对应不同模式 |
| 右侧按键 | 返航键 | 短按启动智能返航，长按2秒强制返航（需解锁） |
| 右侧按键 | 拍照键 | 短按拍照，长按录像（可自定义） |
| 右侧拨轮 | 云台俯仰拨轮 | 控制相机镜头上下转动，支持无级调节 |
| 摇杆区 | 左摇杆 | 控制油门（上下）和航向（左右） |
| 摇杆区 | 右摇杆 | 控制无人机前后左右移动及姿态 |
| 底部 | 灵敏度调节拨轮 | 调整摇杆响应速度，顺时针增强灵敏度，逆时针降低 |
| 显示屏 | 参数显示区 | 实时显示电池电压（11.1V-16.8V）、卫星数（≥8颗为搜星完成）、飞行高度（米） |
操作注意事项
- 首次使用前校准：部分遥控器需通过菜单校准摇杆中立点，确保摇杆未操作时处于中心位置。
- 避免强信号干扰：飞行时远离高压线、WiFi路由器等强信号源，防止遥控信号中断。
- 电量管理：遥控器电量低于20%时需及时充电，避免因电量不足导致失控。
- 儿童与宠物：遥控器非玩具，需远离儿童和宠物，防止误操作引发危险。
相关问答FAQs
Q1：遥控器摇杆方向反了怎么办？
A：大多数遥控器支持通过菜单设置反转摇杆方向，进入“设置-摇杆设置”，将“左摇杆”或“右摇杆”的“方向”选项修改为“反向”，重启遥控器即可生效，部分型号需同时长按两个摇杆5秒进入校准模式。
Q2：遥控器与无人机无法连接怎么办？
A：首先检查遥控器与无人机是否开机，确认两者电量充足；其次检查天线是否展开，周围是否存在强信号干扰；若仍无法连接，尝试重新对频（通常需长按遥控器对频键至指示灯闪烁，再开启无人机等待配对），若问题持续，可能是固件版本不匹配，需通过官方工具升级固件。
