Visio网络拓扑图是网络规划、管理和文档化的重要工具，由微软公司开发，作为Visio软件的一部分，它提供了丰富的网络设备符号、直观的拖拽操作和强大的可视化功能，帮助用户快速创建专业的网络架构图，无论是小型办公室的局域网设计，还是大型企业级的数据中心网络规划，Visio都能通过图形化的方式清晰展示网络中各个组件（如路由器、交换机、防火墙、服务器等）的物理连接关系、逻辑结构和数据流向,从而简化复杂网络的理解与沟通。

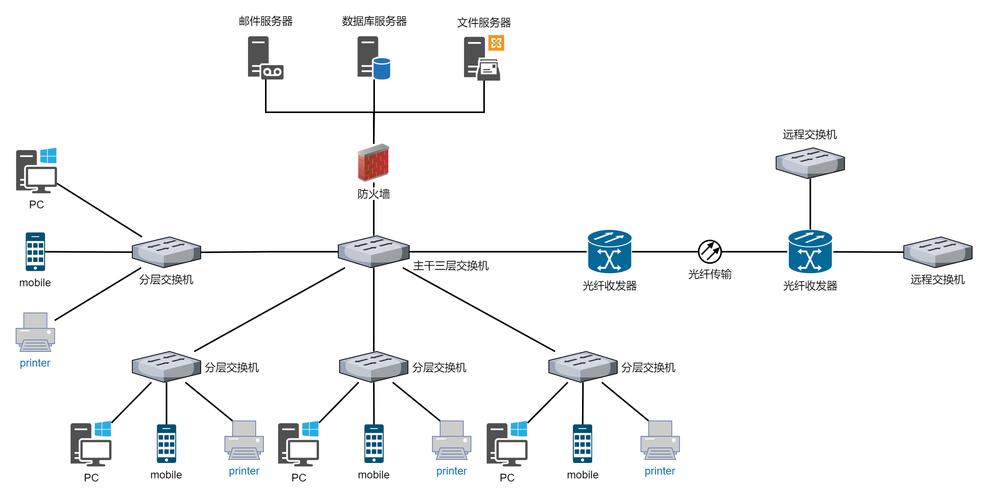

在绘制网络拓扑图时，用户首先需要明确网络类型和规模，常见的网络拓扑结构包括星型、环型、总线型、树型及网状拓扑等，每种结构适用于不同的场景，星型拓扑以中央节点（如核心交换机）为中心，其他设备连接至中央节点，具有易于管理和故障隔离的优点，是局域网中最常用的结构；而网状拓扑则通过冗余连接提供高可靠性，常用于广域网或关键业务网络，Visio内置了多种模板，如“基本网络图”“详细网络图”“机架图”等，用户可根据需求选择合适的模板,快速开始绘图。
绘制过程中，设备符号的添加与连接是核心步骤，Visio的“形状”窗格中包含了大量预定义的网络设备符号， categorized into“网络位置”“网络基础结构”“服务”等类别，在“网络基础结构”中，用户可以找到路由器、交换机、集线器、无线接入点等设备；在“网络位置”中，则包含服务器、计算机、打印机等终端设备，用户只需将所需符号拖拽至绘图页面，通过“连接线”工具（如动态连接线或直线）将设备连接起来，即可表示物理或逻辑链路，Visio的动态连接线功能尤为实用，当设备移动时，连接线会自动调整路径，避免交叉重叠,保持图表整洁。

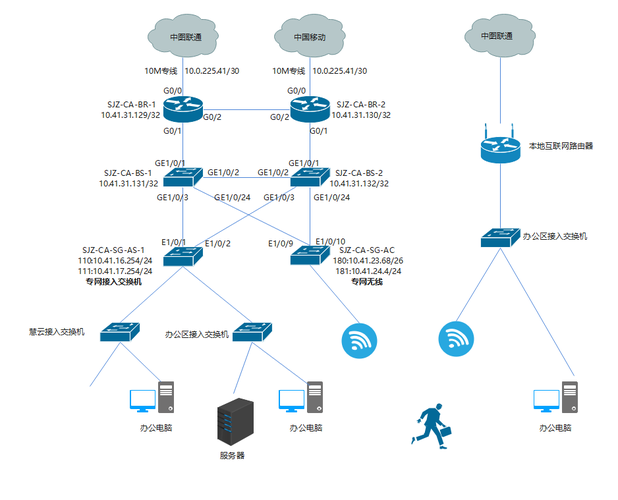

对于复杂网络，Visio还支持层次化绘图和图层管理，用户可以将网络划分为不同的层级（如核心层、汇聚层、接入层），分别绘制子图后再通过“容器”或“背景页”功能整合，使整体结构更清晰，图层管理则允许用户将不同类型的元素（如设备、连接线、文本标注）分配至不同图层，通过显示/隐藏图层控制图表的复杂度，例如在编辑时隐藏背景层，仅保留设备层,便于操作。
除了基础绘图功能，Visio还提供了数据关联和自动化特性，进一步提升网络拓扑图的价值，用户可以通过“数据链接”功能，将设备信息（如IP地址、MAC地址、设备型号、管理联系人等）与图形符号关联，实现“图形-数据”双向绑定，双击路由器符号可弹出属性窗口，显示其详细配置信息；或通过“导入”功能，从Excel、CSV等文件批量导入设备数据，自动填充至形状，Visio支持“形状数据”字段的自定义，用户可根据实际需求添加或修改属性字段,使拓扑图成为动态的网络资产数据库。
在网络规划阶段，Visio拓扑图可用于模拟网络扩展方案，当需要新增部门或服务器时，可在图中添加相应设备并模拟连接，评估对现有网络带宽和性能的影响，在故障排查时，拓扑图能帮助技术人员快速定位故障点（如某条链路中断或设备离线），缩短故障恢复时间，对于IT团队而言，Visio生成的拓扑图还可作为培训材料，帮助新员工理解网络架构，或作为文档归档,为后续网络升级和维护提供参考。
Visio还支持与其他工具的集成，增强协作效率，用户可将Visio图表嵌入Word、PowerPoint等Office文档，或通过“Visio Services”发布至SharePoint平台，实现多人在线查看和编辑，对于需要频繁更新的网络环境，Visio与System Center等网络管理工具的集成，可自动从监控系统中获取设备状态，实时更新拓扑图中的设备状态（如在线/离线、告警）,确保图表与实际网络同步。
绘制高质量网络拓扑图时，需注意以下几点：一是保持符号一致性，避免混用不同风格的设备符号；二是合理布局，采用自上而下或自左至右的逻辑顺序，避免线条交叉；三是添加必要的标注，如设备名称、接口类型、VLAN ID等，提升图表可读性；四是定期更新，确保拓扑图与实际网络结构一致,避免信息过时。
相关问答FAQs：
-
Q: Visio网络拓扑图与实际网络设备如何实现数据同步？
A: Visio可通过“数据链接”功能连接外部数据源（如Excel表格、SQL数据库或网络管理工具），用户可定义形状数据字段，并映射至数据源中的列，实现数据自动填充，部分高级场景下，可通过脚本或API（如PowerShell）调用网络设备信息（如通过SNMP获取设备状态），定期更新Visio图表，确保图形与实际网络配置一致，Visio的“形状数据”窗格支持手动编辑，也可在设备变更时手动更新图表。 -
Q: 如何在Visio中绘制大型网络的分层拓扑图？
A: 对于大型网络，可采用“分而治之”的方法：首先使用“容器”或“背景页”功能划分网络层级（如核心层、汇聚层、接入层），每个层级单独绘制子图；其次利用“超链接”功能，将子图中的设备符号链接至对应的详细页面，点击符号可跳转至具体设备连接图；最后通过“图层”管理不同层级的显示/隐藏，简化视图，Visio的“对齐和分布”工具可帮助快速排列设备,保持图表整洁。
