芯片上面金子分离技术

芯片制造过程中,金作为关键贵金属,广泛应用于键合线、封装基板和部分芯片引脚等部位,其价值回收与资源循环利用具有重要意义,芯片上金子的分离技术需结合物理、化学方法,针对芯片结构复杂、金层薄(通常0.5-5微米)、与其他材料紧密结合的特点,实现高效、环保的回收,以下从技术原理、工艺流程、优缺点及行业应用等方面展开分析。

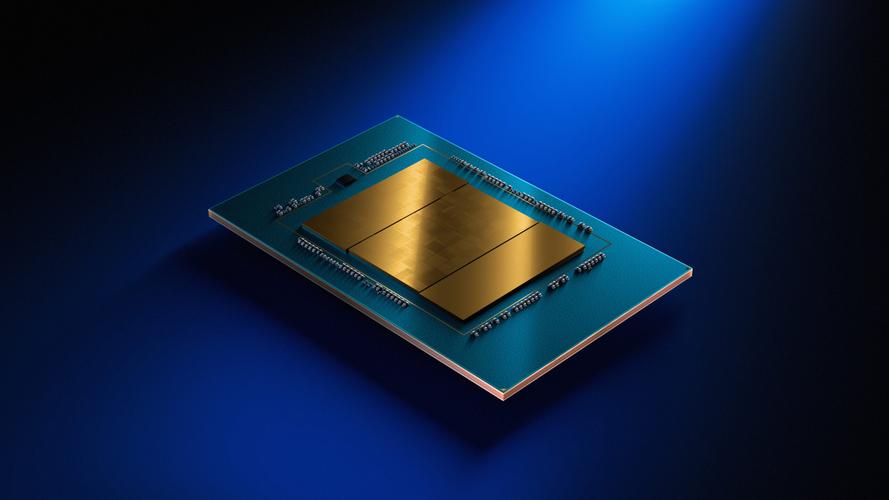

芯片上面金子分离技术-图1
(图片来源网络,侵删)

芯片上金子分离技术的核心方法

芯片中金的分布形式多样,如球焊金线(直径约20-50微米)、溅射金膜(厚度0.1-1微米)或电镀金层,需根据不同形态选择分离路径,主流技术可分为预处理、物理分离、化学提纯三大阶段,各阶段需协同优化以提升回收率。

预处理:解离芯片结构

芯片内部由硅基板、二氧化硅绝缘层、金属布线层(铝、铜等)及封装材料(环氧树脂、硅胶等)复合而成,需先破坏其物理结构,释放含金组分。

  1. 机械破碎:采用颚式破碎机、球磨机或冲击式破碎机将芯片破碎至0.5-2毫米颗粒,通过筛分分级,避免过碎导致金颗粒损失。
  2. 热解预处理:针对环氧树脂封装的芯片,在500-600℃缺氧环境下热解,有机物分解为气体(如CO、CH₄)和焦炭,金属层与硅基板裸露,同时避免金因高温氧化(金的熔点1064℃,热解温度远低于此)。
  3. 化学脱壳:对于陶瓷或金属封装芯片,用浓硫酸(98%)或氢氟酸-硝酸混合液溶解封装外壳,温度控制在80-100℃,反应时间1-2小时,溶解后过滤分离固体残渣(含金层)。

物理分离:富集含金组分

预处理后的颗粒中,金与其他金属(铜、铝)、硅、氧化物等共存,需通过物理方法富集金,减少后续化学处理的负荷。

  1. 重力分选:利用金(密度19.3g/cm³)与硅(2.33g/cm³)、铝(2.7g/cm³)的密度差异,在摇床或离心分选机中分选,金颗粒富集在重产物中,回收率可达60%-70%,但细粒金(<10微米)易损失。
  2. 涡电流分选:对非金属颗粒(如塑料、陶瓷)进行二次分离,导电性差的硅和陶瓷进入非磁性产物,含金金属颗粒因导电性被保留。
  3. 浮选:调整矿浆pH至8-10,添加黄药类捕收剂,使金颗粒附着在气泡上浮选分离,适用于细粒金回收,但对表面氧化的金效果较差。

表:物理分离方法对比
| 方法 | 适用颗粒尺寸 | 回收率 | 优点 | 缺点 |
|----------------|------------------|------------|---------------------------|---------------------------|
| 重力分选 | 0.5-2mm | 60%-70% | 成本低、无污染 | 细粒金损失严重 |
| 涡电流分选 | 0.1-5mm | 80%-90% | 处理速度快、自动化程度高 | 对非金属分离效果有限 |
| 浮选 | 10-100μm | 50%-65% | 适合细粒物料 | 药剂成本高、环境风险大 |

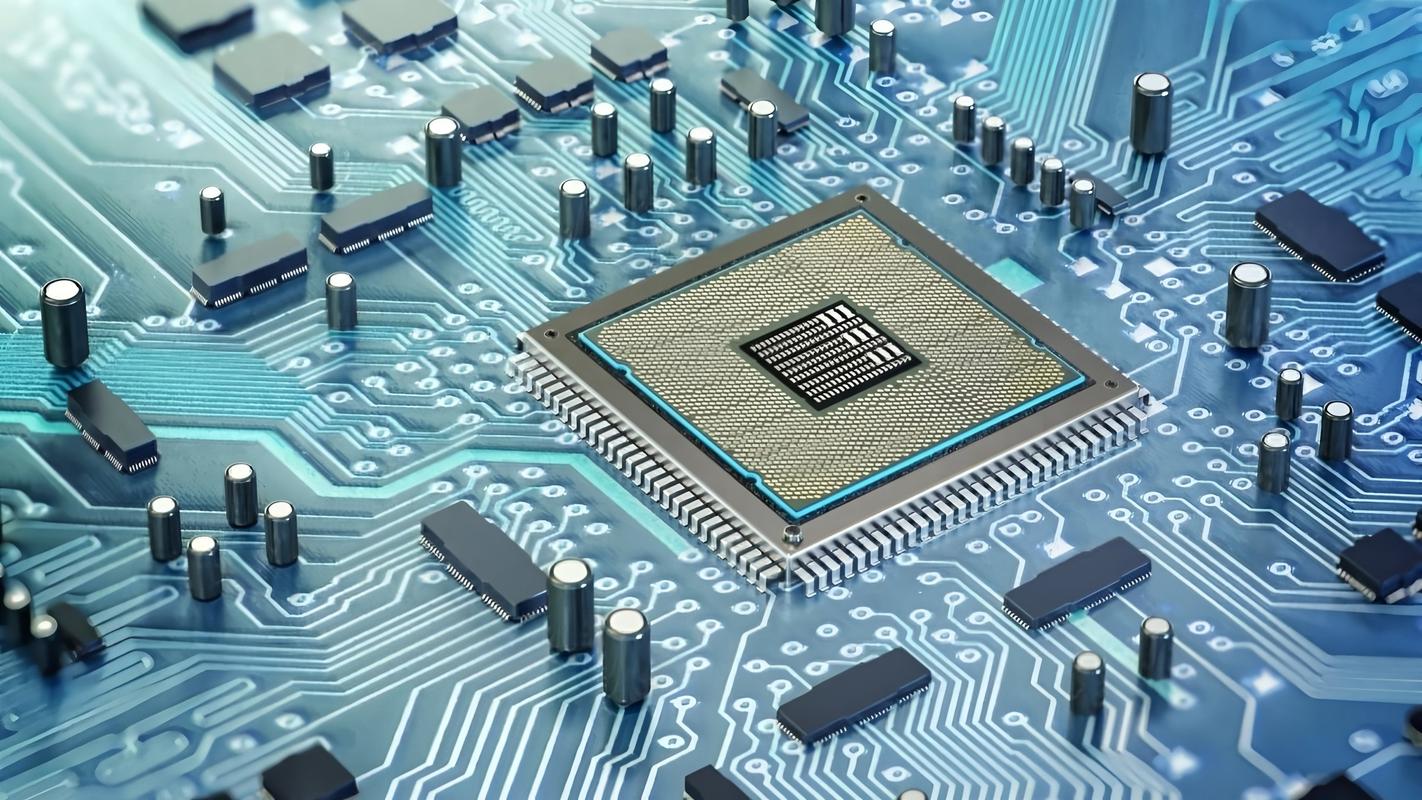

芯片上面金子分离技术-图2
(图片来源网络,侵删)

化学提纯:高效溶解与回收

物理富集后的物料中金含量提升至0.1%-1%,需通过化学方法将金从其他金属中分离,并提纯至99.9%以上。

  1. 王水溶解:金与浓盐酸、浓硝酸按3:1混合的王水反应,生成氯金酸(HAuCl₄):
    [ \text{Au} + \text{HNO}_3 + 4\text{HCl} \rightarrow \text{HAuCl}_4 + \text{NO} \uparrow + 2\text{H}_2\text{O} ]
    反应温度控制在80-90℃,时间2-3小时,溶解后过滤去除不溶物(如硅、二氧化硅),此法对金、银、铂等贵金属均有效,但会溶解部分铜、铝等杂质,需后续净化。
  2. 选择性沉淀:向含氯金酸的溶液中加入还原剂,沉淀金粉,常用方法包括:
    • 亚硫酸钠还原:在pH 7-8条件下,加入亚硫酸钠溶液,金被还原为海绵金,反应温和,选择性高,回收率达99%以上。
    • 草酸还原:草酸作为还原剂,反应温度60-70℃,生成的金颗粒粒度细,纯度可达99.95%,适合高纯度回收。
    • 锌粉置换:利用锌的活泼性置换溶液中的金,反应速度快,但易引入锌杂质,需酸洗提纯。
  3. 电解精炼:将粗金作为阳极,纯金片作为阴极,在氯金酸电解液中电解,金在阴极沉积,杂质进入阳极泥,最终得到99.99%的高纯金。

技术优化与环保考量

传统化学法回收金效率高,但存在酸雾污染、废液处理难等问题,近年来,绿色技术成为研究热点:

  • 生物浸出:利用嗜酸氧化亚铁硫杆菌或黑曲霉等微生物代谢产物溶解金,反应条件温和(30-40℃),成本低,但周期长(5-7天),适用于大规模低品位物料处理。
  • 电化学溶解:在氯化物体系中施加阳极电位,金直接氧化溶解,避免使用浓硝酸,减少氮氧化物污染,电流密度控制在50-100A/m²时,回收率可达95%以上。

行业应用与经济性

芯片金回收技术已广泛应用于电子废弃物处理企业,如德国迪塞尔多夫的“城市矿山”工厂,通过预处理-物理分选-电解提纯组合工艺,每吨废旧芯片可回收100-200克金,价值约6-8万元(按金价600元/克计),成本方面,化学法处理成本约占回收价值的30%-40%,而生物法虽环保,但成本降低需依赖菌种改良和工艺优化。

相关问答FAQs

Q1:芯片上的金线是否可以单独回收,避免与其他金属混合分离?
A:芯片键合金线直径极细(20-50微米),且与铝垫、硅基板紧密连接,直接单独分离难度极大,工业上通常先通过机械破碎和热解将芯片解离,再结合重力分选和浮选富集含金颗粒,最终通过化学溶解统一回收,若需高纯度金线,可在溶解后通过电解精炼提纯,但无法在物理阶段实现金线的完全分离。

Q2:化学法回收金时,如何处理含氰化物或王水的废液,避免环境污染?
A:王水溶解后的废液主要含氯金酸和金属离子,可采用中和沉淀法:先用氢氧化钠调节pH至7-8,使铁、铝等杂质形成氢氧化物沉淀,过滤后向滤液中加入还原剂(如亚硫酸钠)回收残留金,剩余废液可通过活性炭吸附或电解处理达标排放,氰化法废液则需采用碱性氯化法,加入次氯酸钠将氰根氧化为氰酸盐,进一步分解为二氧化碳和氮气,确保废液符合《电子污染物排放标准》(GB 18484-2001)。
