无人机飞控系统是无人机的“大脑”，负责接收、处理和执行各种指令，控制无人机的姿态、飞行轨迹和任务执行，其内部由多个功能模块协同工作，共同确保无人机稳定、安全、高效地飞行，以下从核心功能模块的角度，详细解析各模块的作用及工作原理。

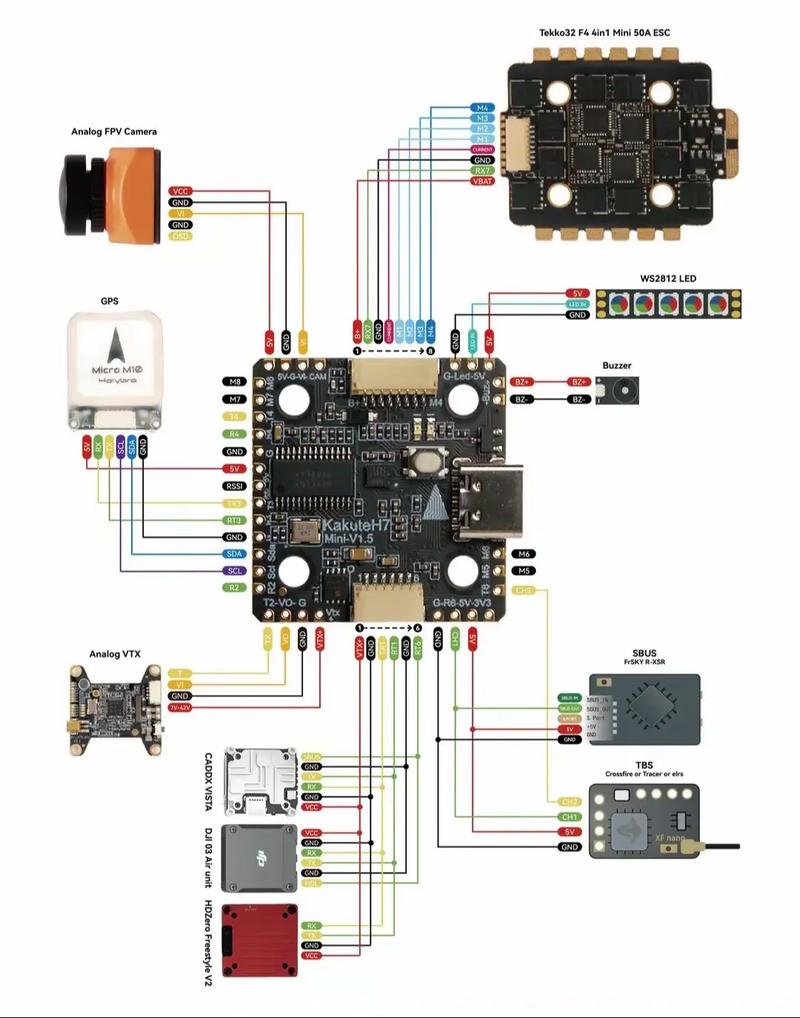

（图片来源网络，侵删）
传感器模块：感知无人机的“五官”
传感器模块是飞控系统的感知核心,负责采集无人机自身的状态信息和外部环境数据，为飞控算法提供决策依据，主要包括以下几类传感器：
- 惯性测量单元（IMU）：由陀螺仪、加速度计和磁力计组成，陀螺仪测量无人机三轴（俯仰、横滚、偏航）的角速度，加速度计测量三轴线性加速度，磁力计用于确定无人机朝向（航向角），三者数据通过卡尔曼滤波算法融合，得到高精度的姿态和位置信息。
- 气压计：通过测量大气压力变化，计算无人机的相对高度（海拔），适用于中低空悬停和高度控制。
- GPS模块：提供全球定位、速度和授时信息，实现无人机的定点悬停、航线飞行和自动返航等功能。
- 光流传感器：通过视觉算法捕捉地面纹理运动，结合IMU数据实现厘米级精度的室内悬停，弥补GPS信号缺失时的定位需求。
- 超声波传感器：近距离测量无人机与地面的距离，辅助低空悬停和避障。
主控模块：无人机的“决策中枢”
主控模块通常以嵌入式微控制器（MCU）或数字信号处理器（DSP）为核心，负责运行飞控算法、处理传感器数据、执行指令决策，其核心功能包括：
- 姿态解算：融合IMU、GPS等多源传感器数据，通过四元数或欧拉角算法实时计算无人机当前的姿态角（俯仰、横滚、偏航）。
- 控制算法：根据目标姿态与实际姿态的偏差，采用PID（比例-积分-微分）算法或其他先进控制算法（如LQR、自适应控制），生成电机控制信号，当无人机向右倾斜时，算法会增加左侧电机转速、减少右侧电机转速，以恢复平衡。
- 导航与路径规划：结合GPS和传感器数据，实现自主航线飞行、兴趣点环绕、自动起降等复杂任务，部分高级飞控还支持SLAM（同步定位与地图构建）技术，实现无GPS环境下的自主导航。
- 故障检测与处理：实时监测传感器数据异常、电机故障、信号丢失等情况，触发应急策略（如自动返航、降落）。
执行模块：无人机的“四肢”
执行模块由电机、电调（电子调速器）和螺旋桨组成，负责将主控模块的指令转化为无人机的动力输出，其工作流程为：
- 电调（ESC）：接收主控模块的PWM（脉冲宽度调制）信号，将其转化为驱动电机运转的电流。
- 电机与螺旋桨：通过改变转速产生推力，控制无人机的升力、前进、后退、转向等动作，增加所有电机转速可实现上升，增加左侧电机转速可实现右转。
通信模块：无人机的“神经”
通信模块负责无人机与遥控器、地面站之间的数据交互，包括：
- 遥控信号接收：通过2.4GHz等无线频段接收遥控器的操作指令（如油门、方向、模式切换），并传输至主控模块。
- 遥测数据回传：将无人机的状态信息（电池电量、GPS坐标、高度、速度等）实时传输至地面站，便于用户监控。
- 图传系统：通过5.8GHz等频段回传实时图像，支持FPV（第一人称视角）飞行和任务监控。
电源模块：无人机的“能量心脏”
电源模块为飞控系统各组件提供稳定可靠的电力,包括：
- 电池管理（BMS）：监测锂电池的电压、电流、温度，防止过充、过放，保护电池安全。
- 电压转换：通过稳压模块将电池电压（如3S锂电池11.1V）转换为各模块所需的工作电压（如5V、3.3V）。
辅助模块：提升智能化与可靠性
- 避障模块：通过激光雷达、双目视觉或红外传感器探测障碍物，结合飞控算法实现自主避障。
- 数据存储模块：通过SD卡或Flash存储飞行日志、传感器数据，便于事后分析和故障排查。
各模块协同工作流程
以无人机从起飞到悬停的过程为例：
- 遥控器发送“起飞”指令，通信模块传输至主控模块；
- 主控模块激活电机,执行模块产生升力；
- 传感器模块实时采集IMU、气压计、GPS数据，反馈至主控模块；
- 主控模块对比实际姿态与目标姿态（水平悬停），通过PID算法调整电机转速；
- 无人机逐渐稳定悬停,通信模块将状态数据回传至地面站。
相关问答FAQs
Q1：无人机飞控系统中，为什么需要融合多种传感器数据？
A1：单一传感器存在局限性，例如加速度计在静态时精度高但易受振动影响，陀螺仪动态响应快但存在累计误差，通过多传感器数据融合（如卡尔曼滤波），可以取长补短，提高姿态和位置数据的准确性和鲁棒性，确保无人机在不同环境（如强风、GPS信号弱）下仍能稳定飞行。
Q2：飞控系统的PID参数对飞行性能有何影响？如何调试？
A2：PID参数直接影响无人机的响应速度、稳定性和抗干扰能力，比例（P）参数过大会导致震荡过强，过小则响应迟缓；积分（I）参数用于消除稳态误差，但过大会导致积分饱和；微分（D）参数可抑制震荡，但过大会放大噪声，调试时需从小到大逐步调整P、I、D参数，结合飞行测试观察姿态响应，直至达到平衡稳定、无超调的状态。
