微波技术与微波电路是现代电子工程领域的重要分支,广泛应用于通信、雷达、遥感、医疗设备以及无线传感器网络等多个领域，微波通常指频率在300MHz至300GHz之间的电磁波，其波长范围从1米到1毫米，介于传统无线电波与红外线之间，由于微波的波长较短，其传播特性、传输方式以及电路设计与低频电路存在显著差异，需要考虑电磁波的波动效应、分布参数以及高频下的寄生效应等因素。
微波技术的核心在于对电磁波的生成、传输、变换以及检测等过程的控制与应用，在微波系统中，常见的无源器件包括传输线、波导、谐振腔、滤波器、耦合器、隔离器与环形器等，而有源器件则涉及微波晶体管、耿氏二极管、雪崩二极管、行波管以及固态源等，这些器件的性能直接决定了微波系统的整体指标，如频率范围、功率容量、带宽、效率以及噪声系数等，微波电路的设计则需要综合考虑电磁兼容性（EMC）、热管理、封装工艺以及制造成本等多方面因素，尤其是在高频下，电路的寄生参数（如寄生电容、寄生电感）以及导体与介质损耗对电路性能的影响不可忽视。
传输线是微波电路的基础,常见的传输线类型包括微带线、带状线、共面波导（CPW）以及同轴线和波导等，微带线因其易于集成、成本低廉等优点，在微波集成电路（MIC）和单片微波集成电路（MMIC）中得到广泛应用，其特性阻抗、衰减常数以及相速等参数与基板介电常数、导体厚度以及线宽等几何尺寸密切相关，在设计微带线时，通常需要借助电磁仿真软件（如HFSS、CST）进行精确建模与分析，以优化其电气性能，波导则适用于高功率、低损耗的传输场景，但其体积较大且不易集成，多用于雷达系统或大型通信设备中。
微波电路的设计方法可分为集总参数法和分布参数法,当电路尺寸远小于工作波长时，可采用集总参数模型，将电感、电容等元件视为理想 lumped 元件；而当电路尺寸与波长可比拟时，必须采用分布参数模型，考虑电压和电流沿传输线的空间变化，微波电路的频率响应分析通常借助散射参数（S参数）进行描述，S参数反映了端口间的功率传输与反射特性，是微波网络分析与设计的重要工具，放大器的增益、滤波器的插入损耗以及天线的辐射效率等均可通过S参数进行量化评估。

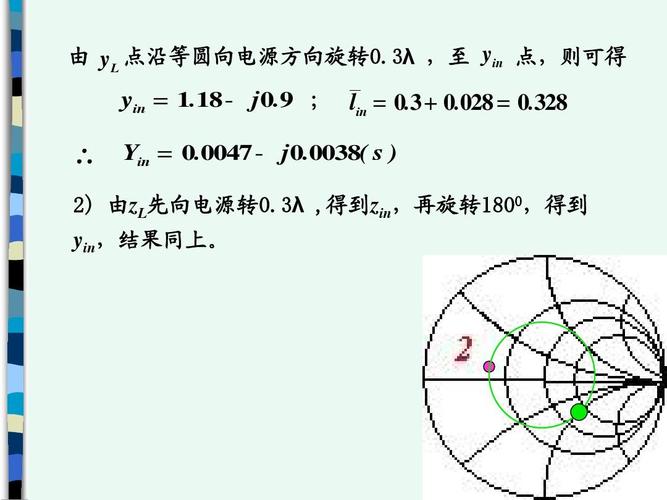

在微波系统设计中,阻抗匹配是确保功率高效传输的关键，常见的阻抗匹配技术包括L型匹配网络、π型匹配网络以及λ/4变换器等，这些匹配网络通过调整电抗元件的值，使负载阻抗与源阻抗共轭匹配，从而 minimize 反射损耗，在微波频率下，smith圆图是进行阻抗匹配分析与设计的直观工具，它能够将复数阻抗映射到反射系数平面，便于可视化匹配过程。
微波技术的应用领域极为广泛,在通信领域，5G/6G移动通信系统大量使用微波频段（如Sub-6GHz和毫米波）以实现高速数据传输；卫星通信则依赖微波信号进行远距离信息传递，其上行/下行链路设计需考虑大气衰减、多径效应以及雨衰等因素，雷达系统中，微波技术用于目标探测与成像，脉冲多普勒雷达、合成孔径雷达（SAR）等均通过发射和接收微波信号获取目标的距离、速度与形状信息，在医疗领域，微波热疗利用微波能量对肿瘤组织进行选择性加热，而微波成像技术则可用于早期癌症检测，微波遥感在气象监测、环境监测以及资源勘探中发挥着重要作用，例如通过测量大气中的水汽含量或土壤湿度来预测天气变化或评估农业产量。
微波电路的制造工艺同样对性能有重要影响,对于MMIC，通常采用半导体工艺（如GaAs、GaN或SiGe工艺）在基片上制造有源与无源器件，其优点是尺寸小、可靠性高，但成本较高，而MIC则通过将分立器件安装在微带线或共面波导电路上实现，成本较低且易于调试，在封装方面，微波电路需要采用低介电常数、低损耗的材料（如 Rogers RT/Duroid）以减少寄生效应，同时确保良好的接地与屏蔽性能，以避免电磁泄漏与干扰。
随着技术的进步,微波技术与微波电路正朝着更高频率（如太赫兹频段）、更高集成度以及更低功耗的方向发展，太赫兹技术因其独特的穿透性与光谱分辨率，在安全检测、生物医学成像以及高速通信中展现出巨大潜力，而5G/6G通信、物联网（IoT）以及量子计算等新兴领域也对微波电路提出了更高的要求，推动着新型材料（如石墨烯、超材料）、新型器件（如太赫兹源、量子传感器）以及设计方法（如人工智能辅助设计）的不断涌现。
相关问答FAQs：
-
问：微波电路与低频电路的主要区别是什么？
答：微波电路与低频电路的主要区别在于电磁波的传播特性与电路模型的不同，低频电路中，信号波长远大于电路尺寸，可采用集总参数模型，忽略波动效应；而微波电路中，波长与电路尺寸相当，必须考虑分布参数效应（如传输线上的电压/电流分布）、电磁波的反射与透射、以及高频寄生参数（如寄生电容、电感）的影响，微波电路设计需使用S参数、smith圆图等工具，且对材料损耗、电磁兼容性以及封装工艺的要求更高。 -
问：微波技术在5G通信中有哪些具体应用？
答：微波技术在5G通信中扮演着核心角色，主要体现在以下几个方面：（1）频谱资源：5G大量使用Sub-6GHz（如3.5GHz、4.9GHz）和毫米波（24GHz以上）频段，这些频段属于微波频段，可提供更大的带宽以支持高速数据传输；（2）天线技术：Massive MIMO（大规模多输入多输出）天线阵列采用微波频段实现波束赋形，提升信号覆盖与容量；（3）回传网络：基站间的微波回传链路（如E-band）提供高带宽、低延迟的连接，替代光纤以降低部署成本；（4）射频前端：包括功率放大器、低噪声放大器、滤波器等微波器件，负责信号的收发与处理，直接影响5G系统的性能指标如吞吐量、覆盖范围和能效。
