Arduino如何自制无人机?

Arduino做无人机是一个融合了电子工程、编程和航空知识的有趣项目,尤其适合电子爱好者和创客入门,通过Arduino作为核心控制器,结合传感器、电机驱动和通信模块,可以打造出一款功能可定制的无人机,以下将从硬件选型、软件编程、组装调试到功能扩展,详细解析Arduino无人机的制作过程。

Arduino如何自制无人机?-图1
(图片来源网络,侵删)

硬件选型与搭建

Arduino无人机的核心是硬件系统的选择与集成,首先是主控板,Arduino Mega 2560或Arduino UNO R3是常见选择,前者因更多I/O口和内存更适合复杂项目,后者则性价比更高,飞行控制需要陀螺仪、加速度计等传感器,MPU-6050六轴传感器(三轴加速度计+三轴陀螺仪)是基础配置,通过I2C通信与Arduino连接,可实时获取无人机的姿态数据,为稳定飞行,还需气压计(如BMP180)测量高度,磁力计(如QMC5883L)辅助航向校准。

动力系统由电机、电调和螺旋桨组成,无刷电机因效率高、动力强成为主流,选择需考虑无人机的载重和尺寸(如2207电机配1045螺旋桨适合中型机),电调(ESC)用于接收Arduino的PWM信号控制电机转速,需与电机匹配(如20A电调),电池方面,3S或4S锂电池(11.1V-14.8V)是常见选择,配合电池监视模块(如电压分压电路)实时反馈电量。

通信与遥控部分,NRF24L01无线模块可实现Arduino与遥控器的双向通信,而蓝牙模块(如HC-05)则用于手机APP调试,还需考虑机架材质(碳纤维轻便但成本高,塑料机架便宜易加工)和LED指示灯用于状态显示,以下是关键硬件参数对比表:

组件 型号示例 参数说明 适用场景
主控板 Arduino Mega 2560 54个数字I/O口,256KB Flash 复杂飞行算法、多传感器扩展
六轴传感器 MPU-6050 16位ADC,±2g/±16g量程,I2C通信 姿态解算、稳定控制
无刷电机 T-Motor 2207 KV1400,2814尺寸,适合2-3kg负载 中型多旋翼无人机
电调 SiLabs 20A 支持2-4S锂电池,BEC输出5V/3A 驱动无刷电机,供电外设
无线模块 NRF24L01+ 4GHz GFSK,速率2Mbps,100米传输距离 遥控信号传输、数据回传

软件编程与控制算法

软件是Arduino无人机的“大脑”,核心是通过传感器数据融合实现姿态稳定和自主飞行,开发环境使用Arduino IDE,需安装相关库(如MPU-6050的I2Cdev库、PID控制库),飞行控制算法主要包含传感器数据融合、PID控制和电机输出三部分。

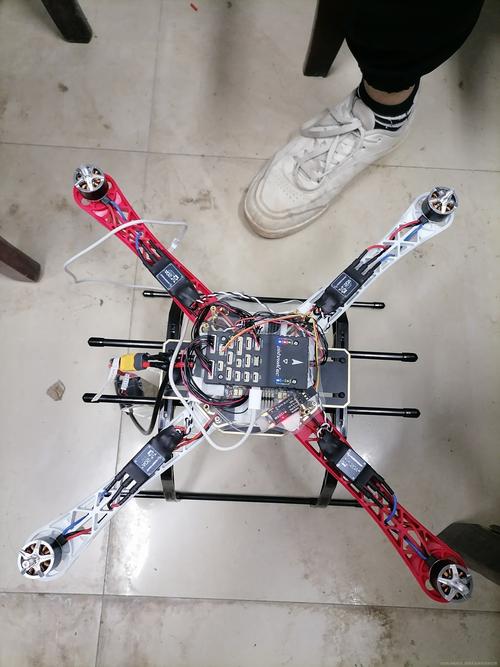

Arduino如何自制无人机?-图2
(图片来源网络,侵删)

传感器数据融合,MPU-6050原始数据需通过卡尔曼滤波或互补滤波融合加速度计和陀螺仪数据,消除噪声并得到准确的欧拉角(俯仰、横滚、偏航),陀螺仪短期精度高但存在温漂,加速度计短期误差大但长期稳定,互补滤波通过加权结合两者优势,计算公式为:
angle = 0.98 * (angle + gyro_rate * dt) + 0.02 * accel_angle
其中dt为采样时间间隔。

PID控制是飞行稳定的关键,需分别对俯仰、横滚和偏航三个轴进行控制,PID算法通过比例(P)、积分(I)、微分(D)三项调节误差,输出控制量,以横滚轴为例,代码实现如下:

float roll_pid(float target_roll, float current_roll) {
  float error = target_roll - current_roll;
  integral += error * dt;
  float derivative = (error - prev_error) / dt;
  float output = kp * error + ki * integral + kd * derivative;
  prev_error = error;
  return constrain(output, -255, 255); // 限制PWM输出范围
}

参数kpkikd需通过试凑法或Ziegler-Nichols法整定,P值过小响应慢,过大则震荡;I值消除静差但可能超调;D值抑制震荡但对噪声敏感。

电机输出部分,Arduino通过PWM信号控制电调转速,通常需设置1000-2000us的脉冲宽度(1000us为最低转速,2000us为最高转速),四旋翼无人机的电机布局为X型,对角电机转向相同,相邻电机转向相反,以实现升降、俯仰、横滚和偏航动作,向前俯仰时,后侧电机加速,前侧电机减速,产生前倾力矩。

Arduino如何自制无人机?-图3
(图片来源网络,侵删)

组装调试与飞行测试

硬件组装需注意电机与电调的相位匹配(通过电调编程设置),螺旋桨方向(正桨顺时针,反桨逆时针),以及重心校准(电池位置需保证重心在几何中心),电气连接时,电机线需按顺序连接电调(A、B、C、D对应电机1-4),并确保电池正负极无误,避免通电短路。

调试分三步:

  1. 地面静态测试:上传测试代码,检查传感器数据是否正常(如水平放置时MPU-6050的X/Y轴加速度应为0g,Z轴为1g),电机是否能响应PWM信号。
  2. 姿态环调试:悬空无人机,手动施加小角度扰动,观察是否自动回正,调整PID参数直至稳定。
  3. 速率环调试:增加电机响应速度,优化P值,使无人机动作更灵敏但不过冲。

飞行测试需在开阔场地进行,初始高度不超过1米,重点测试上升下降、前后左右移动和偏航功能,常见问题及解决方法包括:

  • 抖动严重:检查传感器安装是否牢固,降低PID的P值或增加D值滤波。
  • 偏航漂移:校准磁力计,或关闭磁力计仅用陀螺仪偏航控制。
  • 续航短:选用高容量电池(如2200mAh 4S),优化电机效率,或降低悬停功率。

功能扩展与进阶应用

完成基础飞行后,可通过扩展模块增强功能,GPS模块(如NEO-6M)可实现自主定位和自动返航,结合PID控制可完成航线飞行;超声波或激光雷达(如VL53L0X)可用于避障,实现低高度自主悬停;摄像头模块(如OV7670)结合图像处理库(OpenCV)可实现目标跟踪,通过添加ESP8266 WiFi模块,可将无人机接入物联网,实现手机APP实时监控和参数调整。

相关问答FAQs

Q1:Arduino无人机与专用飞控(如Pixhawk)相比有何优缺点?
A:Arduino无人机成本低、灵活性高,适合学习和定制,但实时性和稳定性不如专用飞控,Pixhawk基于STM32硬件,运行PX4或ArduPilot固件,支持更复杂的飞行模式(如定点、跟随),且内置硬件冗余和故障保护,适合专业应用,Arduino则更适合创客快速原型开发和教学实验。

Q2:如何提升Arduino无人机的飞行时间?
A:可通过以下方式优化:①选用高能量密度电池(如LiPo电池);②优化螺旋桨桨叶形状,提高效率;③降低无人机自重,使用轻质材料(如碳纤维);④减小PID控制中的电机输出死区,避免不必要的功率消耗;⑤添加电调的刹车功能,悬停时减少空转损耗,综合优化后,飞行时间可提升30%-50%。
