LED技术之所以被认为是一项复杂的技术，是因为它涉及多学科交叉的知识体系，涵盖材料科学、光学设计、电子工程、热管理、制造工艺等多个领域，且每个环节都需要精密的控制和优化，从材料选择到芯片制造，从封装设计到驱动电路，LED的完整产业链充满了技术挑战，其性能表现如光效、寿命、显色性等指标,均依赖于各个环节的协同突破。
在材料层面，LED的核心是半导体发光芯片，其性能直接取决于外延材料的生长质量，以主流的氮化镓（GaN）基LED为例，需要在蓝宝石、硅或碳化硅衬底上通过金属有机化学气相沉积（MOCVD）技术外延生长多层结构，包括n型层、有源层和p型层，有源层的量子阱结构设计尤为关键，它决定了LED的发光波长和效率，不同材料体系的组合（如InGaN用于蓝绿光，AlInGaP用于红黄光）需要精确控制组分和应力，否则会导致晶格失配，影响发光效率，衬底材料的选择也需权衡成本、导热性和晶格匹配度，例如碳化硅衬底虽性能优异但成本高昂,而硅衬底虽成本低但面临晶格失配和散热难题。
制造工艺的复杂性同样不容忽视，LED芯片的制造需要经历光刻、刻蚀、镀膜、研磨等数十道工序，每一步的误差都会影响最终性能，芯片的电极设计需兼顾电流扩展和光提取效率，若电极过宽会遮挡光线，过窄则会导致电流分布不均；而刻蚀工艺的精度直接影响芯片的侧壁质量，粗糙的侧壁会增加光损耗，封装环节同样关键，封装材料的选择（如硅胶、环氧树脂）、封装结构（如COB、SMD）以及散热设计（如基板材料、散热器设计）都会影响LED的光衰和寿命，硅胶虽然透光性好但耐温性较差，而环氧树脂虽耐温但易黄变,需根据应用场景权衡。

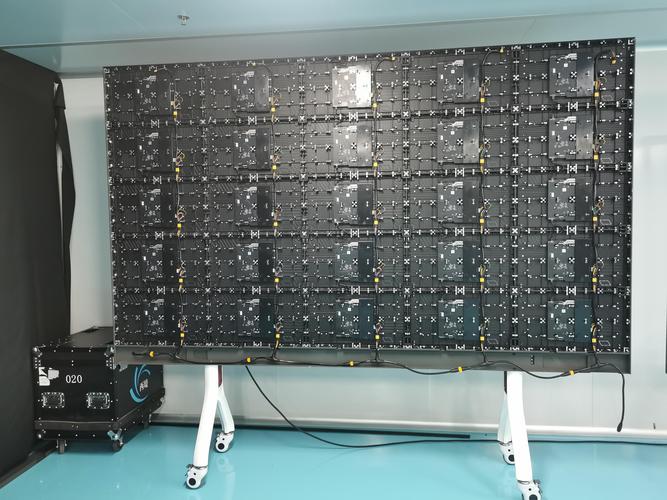

电子驱动系统的设计也是LED技术的重要组成部分，LED的电流-电压特性具有非线性，且对电流敏感，需配备恒流驱动电源以确保稳定工作，驱动电路的设计需考虑效率、功率因数、电磁兼容性（EMC）以及调光功能（如PWM调光、0-10V调光）等要求，尤其在高压或大功率应用中，还需解决散热和可靠性问题，智能控制系统的集成（如通过物联网实现远程调光和状态监控）进一步增加了系统的复杂性。
热管理是影响LED寿命和效率的另一关键因素，LED的发光效率约为20%-30%，其余能量以热能形式释放，若散热不良会导致芯片结温升高，进而引发光衰、色偏甚至失效，从芯片封装到灯具设计，需构建多级散热路径，如采用高导热基板（如铝基板、陶瓷基板）、热管、均热板等，并通过结构优化增强空气对流，高功率LED灯具通常需要结合散热器、风扇甚至液冷系统，以确保结温控制在安全范围内（通常低于85℃）。
为了更直观地展示LED技术的多学科交叉特性,以下表格总结了主要技术领域及其核心挑战：
| 技术领域 | 核心挑战 | 关键指标 |
|---|---|---|
| 材料科学 | 外延材料生长质量、晶格匹配、组分控制 | 发光波长、内量子效率 |
| 芯片制造 | 光刻精度、刻蚀质量、电极设计 | 出光效率、电流均匀性 |
| 封装技术 | 封装材料选择、散热设计、光提取结构 | 可靠性、光衰、显色性 |
| 驱动电路 | 恒流控制、效率优化、调光兼容性 | 功率因数、调光精度、EMC性能 |
| 热管理 | 多级散热路径设计、结温控制 | 散热效率、寿命 |
LED技术的复杂性不仅体现在单一环节的技术深度，更在于多学科知识的融合与系统级优化，从材料选择到系统集成，每一个细节都可能影响最终产品的性能和可靠性,这也是LED技术持续创新的核心动力。
相关问答FAQs
-
问：为什么LED的光效会随使用时间下降？
答：LED的光衰主要由芯片结温升高、封装材料老化（如硅胶黄变）以及电极退化等因素导致，高温会加速半导体材料的缺陷增殖，降低内量子效率；封装材料在长期光照和高温环境下会发生化学降解，影响透光性,良好的散热设计和优质封装材料是抑制光衰的关键。
（图片来源网络，侵删） -
问：LED的显色指数（CRI）为何对应用场景很重要？
答：显色指数（CRI）衡量光源还原物体真实颜色的能力，CRI越高（接近100），颜色还原度越好，在博物馆、手术室、摄影棚等场景中，高CRI的LED能确保物体颜色准确呈现；而在道路照明或仓储照明中，适当降低CRI（如60-70）可兼顾节能和需求,需根据应用场景选择合适的LED显色性能。
