芯片工厂的建设和运营是一项高度复杂的系统工程，涉及多学科技术的深度融合，其核心目标是在微米甚至纳米尺度上实现高精度、高良率的芯片制造，以下从关键技术环节、核心设备支持及辅助系统三个维度,详细解析芯片工厂所需的关键技术。
在芯片制造的核心工艺环节，光刻技术是决定芯片制程精度的“咽喉”，当前最先进的光刻机采用EUV（极紫外光）光源，通过波长13.5nm的光束在晶圆上蚀刻出纳米级电路图形，其精度直接影响芯片的性能和功耗，光刻技术的核心难点在于光源稳定性、光学系统精度及掩模版质量控制，ASML的EUV光刻机集成了超过10万个精密零件，代表了全球顶尖的光学工程能力，刻蚀技术则如同“雕刻刀”，通过等离子体或化学反应将光刻胶上的图形转移到晶圆表面，分为干法刻蚀（等离子体刻蚀）和湿法刻蚀（化学溶液腐蚀），其中干法刻蚀的高选择性和各向同性控制是关键指标，薄膜沉积技术用于在晶圆表面生长绝缘层、导电层或阻挡层，主要包括CVD（化学气相沉积）、PVD（物理气相沉积）和ALD（原子层沉积），其中ALD能实现原子级精度的薄膜均匀性,对先进制程的3D结构制造至关重要。
制造设备的技术支撑是芯片工厂的“骨骼”，光刻机系统需搭配光源系统、曝光系统及工件台控制系统，其中工件台的定位精度需达到纳米级，运动速度与精度的平衡是核心挑战，刻蚀设备需配置等离子体发生源、射频匹配系统及终点检测系统，通过实时监控等离子体参数确保刻蚀深度的一致性，薄膜沉积设备则需精确控制气体流量、温度和压力，例如CVD设备的反应腔设计需保证气流均匀性，避免薄膜厚度出现偏差，量测设备如光学显微镜、电子显微镜及缺陷检测系统，通过图像识别和数据分析实现晶圆质量的实时监控，其检测精度需达到纳米级,才能及时发现并排除缺陷。

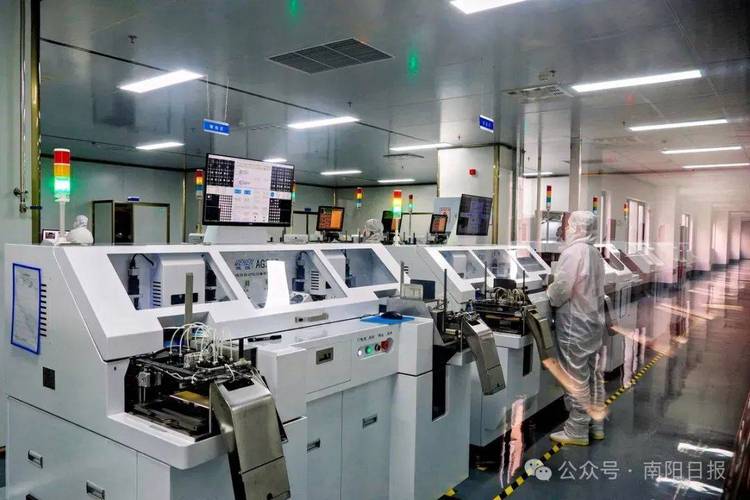

辅助系统技术是芯片工厂的“神经中枢”，洁净室技术是基础，需控制颗粒物浓度（ISO 1级标准）、温湿度（±0.1℃精度）及气流组织（层流或乱流），FFU（风机过滤单元）和高效过滤器（HEPA/ULPA）是核心设备，确保生产环境无尘，超纯水与特种气体系统提供制造所需的“血液”，超纯水电阻率需达到18.2MΩ·cm，通过反渗透、离子交换等多级净化工艺实现；特种气体如高纯硅烷、氩气等，需通过精馏、吸附提纯后通过高纯输送管道供应，自动化物料搬运系统（AMHS）采用晶圆盒（FOUP）和AGV/天车系统，实现晶圆在各工艺间的自动化传输，减少人为污染和损伤，工厂控制系统（MES/SCADA）通过数据采集和分析，实现生产调度、设备监控及良率管理,需具备高实时性和大数据处理能力。
相关问答FAQs：
-
问：芯片工厂的光刻技术为何对精度要求如此之高？
答：光刻精度直接决定了芯片的最小线宽，而线宽越小，芯片的集成度越高、功耗越低、性能越强，7nm制程要求光刻精度误差控制在纳米级，任何微小的偏差都可能导致电路短路或断路，影响芯片功能，随着制程向3nm及以下发展,多重曝光等技术的应用进一步增加了光刻的复杂度和精度要求。 -
问：芯片工厂的洁净室技术为何需要如此严格的控制？
答：芯片制造过程中，微小的颗粒物（如尘埃、金属颗粒）都可能附着在晶圆表面，导致电路短路或缺陷，0.1μm的颗粒就可能影响14nm制程的良率，洁净室需通过高效过滤、正压控制及气流管理，将颗粒物浓度降至极低水平（ISO 1级标准下每立方米颗粒数不超过10个），同时温湿度波动需控制在极小范围,避免材料热胀冷缩影响图形精度。
