无人机航飞线的设定是航测任务中的核心环节,直接关系到数据采集的完整性、效率及成果质量，合理的航线规划需综合考虑任务目标、区域地形、无人机性能、相机参数等多重因素，通过科学计算与实地验证，确保航线覆盖无遗漏、数据采集无冗余，以下从准备工作、核心参数计算、航线生成方法、优化调整及注意事项五个方面，详细说明无人机航飞线的设定流程。
准备工作：明确任务需求与现场勘查
在设定航线前,需先明确任务目标，如地形测绘、三维建模、植被监测等，不同目标对航线重叠率、分辨率、飞行高度的要求差异较大，测绘任务需保证较高的重叠率以确保模型精度，而巡检任务可能侧重重点区域覆盖，随后，需进行现场勘查：收集区域地形图（DEM数据）、标注禁飞区（机场、军事管理区等）、识别障碍物（高楼、高压线等），并评估气象条件（风速、降水等，通常要求风速不超过5m/s），整理无人机与相机参数，如无人机续航时间、相机分辨率、焦距、传感器尺寸等，这些参数将直接影响航线设计的基础数据。
核心参数计算：确定航高与重叠率
航飞线的核心参数包括飞行高度（航高）、航向重叠率、旁向重叠率及照片数量，需通过公式精确计算。
-
飞行高度（H）：航高决定影像分辨率（GSD），计算公式为：
[ H = \frac{GSD \times \text{相机焦距} \times \text{飞行高度}}{\text{传感器尺寸}} ]
GSD（地面采样距离）根据任务需求确定，如1:500比例尺测绘要求GSD≤5cm，相机焦距为35mm，传感器尺寸为24mm×36mm，若需GSD=5cm，则航高约为175m（需根据实际传感器尺寸调整）。 -
重叠率：为保证模型拼接质量，航向重叠率通常设为65%-80%，旁向重叠率设为30%-50%，重叠率过低会导致模型裂缝，过高则增加数据冗余，计算公式为：
[ \text{航向重叠率} = \left(1 - \frac{\text{照片宽度} \times (1 - \text{重叠率})}{\text{航速} \times \text{曝光间隔}}\right) \times 100\% ]
曝光间隔需根据航高、航速与照片宽度计算，确保相邻照片有足够重叠。
（图片来源网络，侵删） -
航线间距：旁向重叠率决定航线间距，计算公式为：
[ \text{航线间距} = \text{照片宽度} \times (1 - \text{旁向重叠率}) ]
照片宽度在地面覆盖为200m，旁向重叠率设为40%，则航线间距为120m。
航线生成方法：从手动规划到自动化设计
根据区域复杂度,航线生成可分为手动规划与自动化设计两种方式。
-

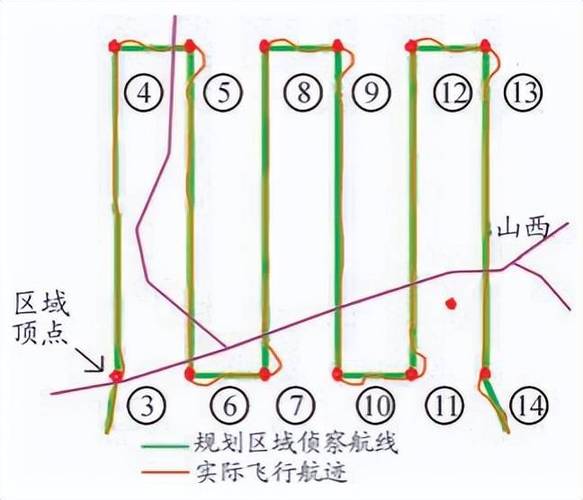

手动规划：适用于小范围、简单地形区域，通过航测软件（如大疆精灵4 RTK、Pix4Dcapture）导入区域边界，手动设置起点、航向、航高，绘制平行或环形航线，需注意航线应避开障碍物，且边界向外延伸至少1-2条航线，确保区域完整覆盖。
-
自动化设计：适用于大范围、复杂地形区域，借助专业软件（如PIX4Dmapper、Agisoft Metashape、大疆GS Pro），导入DEM数据，自动生成带高程变化的航线，在山区可设置“仿地飞行”模式，无人机根据地形起伏调整航高，保持恒定GSD，避免因高差导致分辨率不均，自动化设计可显著提升效率，但需手动检查航线是否跨越禁飞区或障碍物。
（图片来源网络，侵删）
优化调整：确保航线可行性与数据质量
航线生成后需进行优化调整,重点包括：
- 覆盖检查：通过软件模拟飞行，检查是否存在漏拍区域，特别是边界与障碍物周边，必要时增加“补飞航线”。
- 续航匹配：根据无人机续航时间（如30分钟/块）划分航线区块，确保单次飞行可完成，避免中途返航导致数据中断。
- 参数微调：若实际风速较大，可适当降低航速或增加航高；若光照不足，需调整曝光参数，避免照片过曝或欠曝。
注意事项：规避风险与提升效率
- 禁飞区规避：务必接入无人机管控平台，实时避开禁飞区，如机场、政府机关等，可提前在软件中设置电子围栏。
- 障碍物安全距离：航线与障碍物保持垂直距离不低于5m，高压线等危险区域需手动标记并绕行。
- 数据备份：飞行前确认存储空间充足，飞行后立即导出数据并备份，避免设备故障导致数据丢失。
相关问答FAQs
Q1：如何根据地形起伏调整航线以避免数据分辨率不均？
A：对于地形起伏较大的区域（如山区、矿区），建议采用“仿地飞行”模式，该模式下，无人机通过实时获取地形高程数据，动态调整飞行高度，保持镜头与地面的距离恒定，从而确保影像GSD一致，具体操作时，需在航测软件中导入高精度DEM数据，设置“最大飞行高度”与“最小飞行高度”（如最低海拔50m，最高海拔300m），软件将自动生成随地形起伏的航线，若无人机不支持仿地飞行，可分区域设定不同航高，例如将高程差超过50m的区域划分为独立区块，分别计算航高。
Q2：航线规划时如何平衡数据冗余与飞行效率？
A：数据冗余（重叠率）与飞行效率存在矛盾，需根据任务需求折中处理，常规测绘任务航向重叠率设为70%、旁向重叠率设为40%，可在保证模型质量的同时减少30%的飞行时间；若需高精度建模（如古建筑精细测绘），可适当提高至80%和50%，但需延长续航时间或增加电池数量，通过“智能分区”优化航线顺序，减少无人机转向与空飞时间，例如按“从高到低”或“从远到近”顺序飞行，可进一步提升效率，需通过模拟飞行计算总航线长度与曝光次数，评估数据冗余率，确保在满足任务要求的前提下，将飞行时间压缩至最低。
